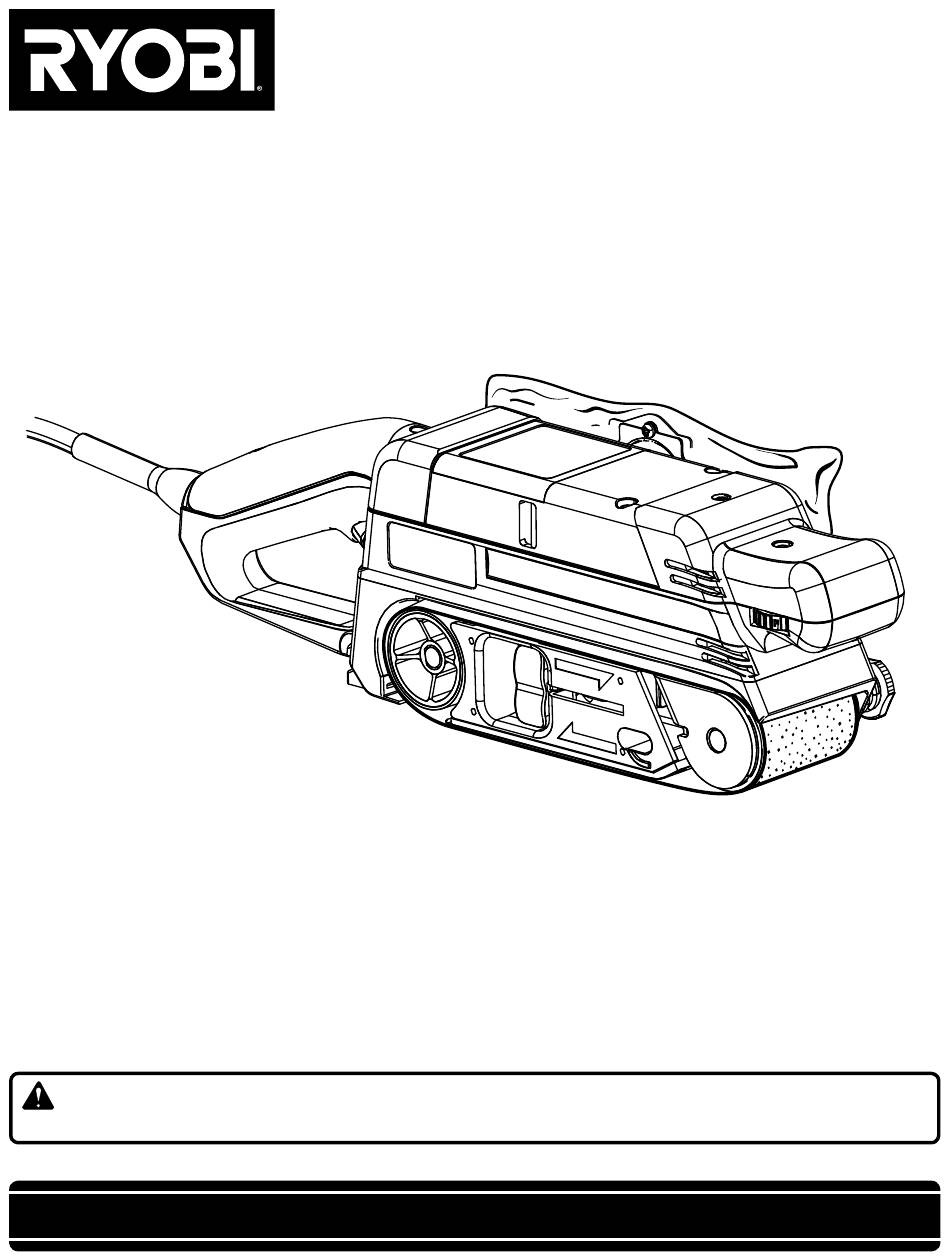

Cette ponceuse à bande à vitesse variable a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d'emploi et
sécurité d'utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
d'utilisation avant d'employer ce produit.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
MANUEL D'UTILISATION

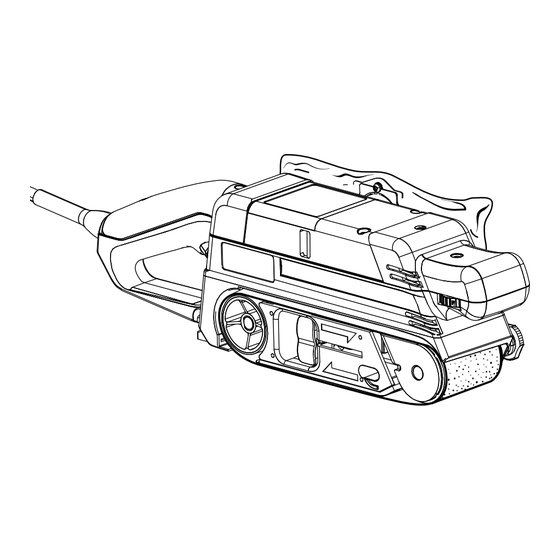

PONCEUSE À BANDE DE 3 PO
VITESSE VARIABLE
DOUBLE ISOLATION
BE321VS
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel

Publicité

loading

Sommaire des Matières pour Ryobi BE321VS

  • Page 1 Cette ponceuse à bande à vitesse variable a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème. AVERTISSEMENT : Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à...
  • Page 2: Table Des Matières

    TABLE DES MATIÈRES n Introduction ..................................2 n Règles de sécurité générales ............................3-4 n Règles de sécurité particulières ............................4 n Symboles..................................5-6 n Caractéristiques électriques............................7 n Caractéristiques ................................8-9 n Assemblage..................................9 n Utilisation.................................. 10-15 n Entretien ................................... 16-17 n Commande de pièces / réparation..........................
  • Page 3: Règles De Sécurité Générales

    RÈGLES DE SÉCURITÉ GÉNÉRALES n Éviter les démarrages accidentels. S’assurer que le commutateur est en position d’arrêt avant de brancher l’outil. AVERTISSEMENT : Porter un outil avec le doigt sur son commutateur ou brancher un Lire attentivement toutes les instructions. Le non respect outil dont le commutateur est en position de marche de marche de toutes les instructions ci-dessous peut entraîner un choc peut causer un accident.
  • Page 4: Règles De Sécurité Particulières

    RÈGLES DE SÉCURITÉ GÉNÉRALES DÉPANNAGE n Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations. Se conformer n Le dépannage des outils doit être confié exclusivement aux instructions de la section Entretien de ce manuel. à un personnel qualifié. Les réparations ou entretiens L’usage de pièces non autorisées ou le non respect des effectués par des personnes non qualifiées présentent instructions peut présenter des risques de choc électrique...
  • Page 5: Symboles

    SYMBOLES Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION / EXPLICATION Volts Tension Ampères Intensité...
  • Page 6 SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, DANGER : aura pour conséquences des blessures graves ou mortelles.
  • Page 7: Caractéristiques Électriques

    CARACTÉRISTIQUES ÉLECTRIQUES DOUBLE ISOLATION CORDONS PROLONGATEURS La double isolation est un dispositif de sécurité utilisé sur les Lors de l’utilisation d’un outil électrique à grande distance outils à moteur électriques, éliminant le besoin de cordon d’une prise secteur, veiller à utiliser un cordon prolongateur d’alimentation habituel à...
  • Page 8: Caractéristiques

    CARACTÉRISTIQUES FICHE TECHNIQUE Dimensions de la bande........3 x 21 po Alimentation ....120 V, 60 Hz, c.a. seulement, 6,0 A Surface de ponçage ..........16,5 po Poids net ............4 kg (8,8 lb) Vitesse à vide ........775 - 1 150 tr/min SAC D’ASPIRATION BOUTON DE VERROUILLAGE...
  • Page 9: Assemblage

    CARACTÉRISTIQUES APPRENDRE À CONNAÎTRE LA PONCEUSE COMMANDE DE VITESSE VARIABLE Voir la figure 1. Cette comande permet de regler la vitesse de la ponceuse de 235 à 350 m/min (775 à 1 150 pi/min) (positions A à F). Cette Avant d’essayer d’utiliser ce produit, se familiariser avec commande est commodément placée sur le côté...
  • Page 10: Utilisation

    UTILISATION APPLICATIONS AVERTISSEMENT : Cet outil peut être utilisé pour les applications ci-dessous : Ne pas laisser la familiarité avec l’outil faire oublier la n Ponçage du bois, du métal, du plastique et d’autres prudence. Ne pas oublier qu’une fraction de seconde matériaux d’inattention peut entraîner des blessures graves.
  • Page 11 UTILISATION VITESSE VARIABLE Voir la figure 2. Cette perceuse est équipée d’un sélecteur permettant à l’opérateur d’ajuster la vitesse de rotation de A (lente) à F (rapide). Pour accroître la vitesse, tourner le sélecteur sur une valeur plus élevée. Pour rédure la vitesse, tourner le sélecteur sur une valeur plus basse.
  • Page 12 UTILISATION INSTALLATION / REMPLACEMENT DE RELEVER LE LEVIER DE TENSION LA BANDE POUR RETIRER LA BANDE BANDE Voir les figures 5 et 6. ABRASIVE n Débrancher la ponceuse. n Positionner la ponceuse comme illustré. LEVIER DE AVERTISSEMENT : SOULAGEMENT SENS DE DE TENSION DE ROTATION Toujours garder les mains et les doigts à...
  • Page 13 UTILISATION VERROUILLAGE DE LA GÂCHETTE REMARQUE : Si la bande abrasive dévie pendant le ponçage, la pression appliquée peut être excessive. Si cela se produit, Voir la figure 7. retirer la ponceuse de la pièce. Si le guidage de la bande est Ce bouton permet de verrouiller la gâchette en position de correctement régé, la bande retourne à...
  • Page 14 UTILISATION RÉGLAGE DU GUIDAGE DE LA BANDE n Une fois certain que la bande de frotte pas contre les pièces internes, démarrer la ponceuse et ajuster la vis Voir la figure 9. de guidage jusqu’à ce que la bande se stabilise. n Brancher la ponceuse sur une prise secteur.
  • Page 15 UTILISATION Installation / retrait du sac à sciure AVERTISSEMENT : n Débrancher la ponceuse. n Insérer le raccord du sac dans le trou de la ponceuse, en Pour éviter le risque de projection de sciure de alignant ses saillies sur les rainures du trou de la ponceuse. bois ou d’ojets dans les yeux ou le visage, ne jamais Une fois le sac installé, sa fermeture à...
  • Page 16: Entretien

    Utiliser exclusivement des pièces Ryobi d’origine pour les les particules et les éclats de fibre de verre sont fortement réparations. L’usage de toute autre pièce pourrait créer abrasifs pour les roulements, balais, commutateurs, etc.
  • Page 17 ENTRETIEN REMPLACEMENT DE LA COURROIE CRANTÉE CARTER DE COURROIE Voir les figures 11 à 12. n Débrancher la ponceuse. AVERTISSEMENT : Ne pas débrancher la ponceuse peut causer un démarrage accidentel, entraînant des blessures graves. PETITE n Retirer le sac à poussière. POULIE n Retirer lla courroie crantée.
  • Page 18 Dans l’éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparation Ryobi agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de réparations Ryobi agréé...
