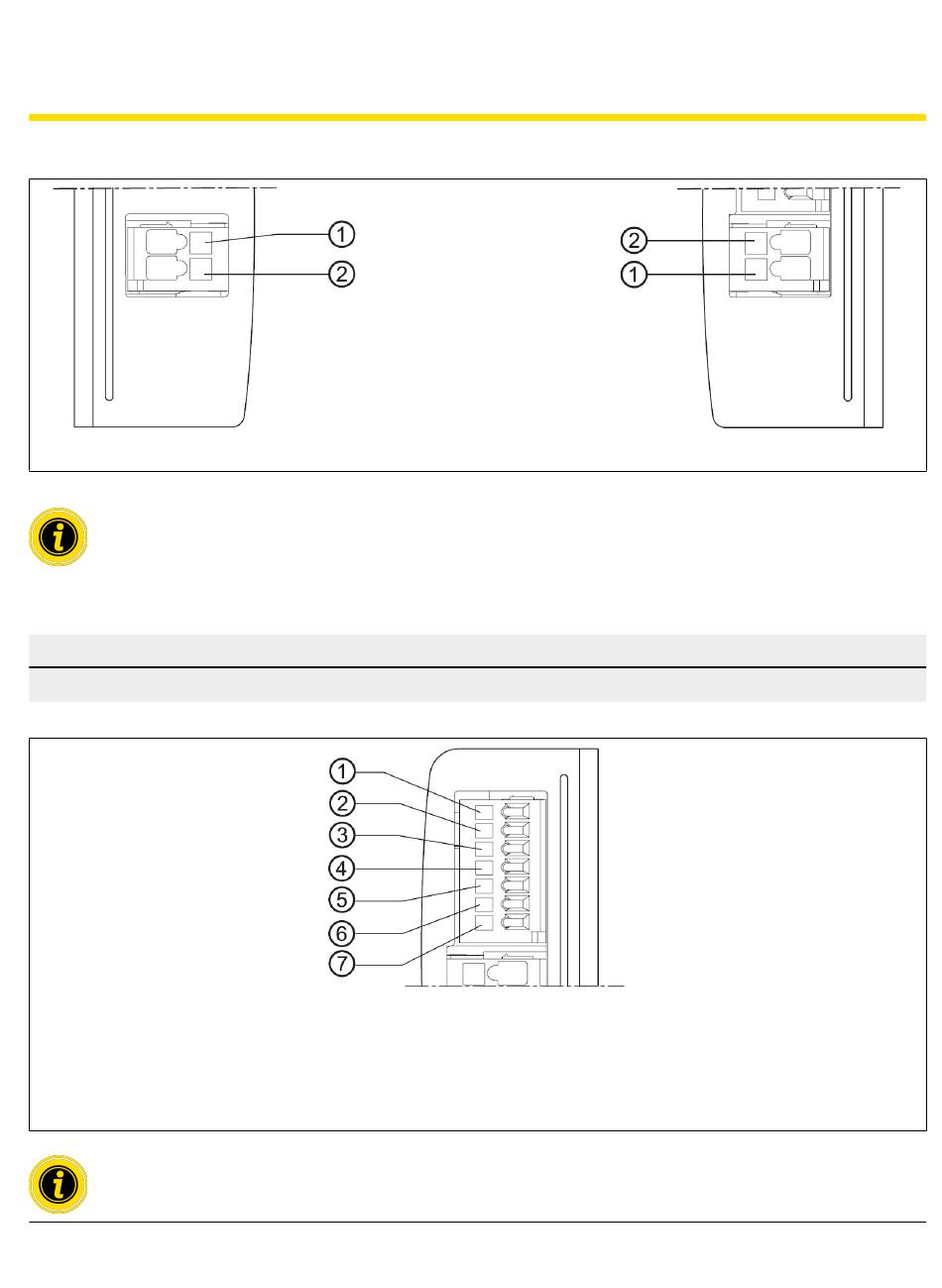

Raccordement à l'alimentation électrique
1 U
B
Le raccordement de l'alimentation électrique est doublé afin de pouvoir raccorder l'alimentation électrique
du meilleur côté du point de vue de la technique d'installation. Les deux raccords sont directement reliés
entre eux en interne. L'alimentation électrique peut être effectuée par un DriveControl, de sorte que par la
suite il ne sera possible de raccorder que deux DriveControl au maximum.
U
B
Raccordement entrées/sorties
1 COMMON GND - masse de signaux commune
2 U
- alimentation électrique pour le signal ERROR
EXT
3 ERROR - sortie défaut
4 DIR - sens de rotation
U
correspond typiquement +24 V DC.
EXT
Version 1.6 (04/2021) Online
Traduction de la notice d'utilisation originale
DriveControl 20
+24 V DC
Montage et installation
2 GND (masse)
DriveControl 2048
+24 V ou +48 V DC
5 SPEED C - entrée pour la présélection de la vitesse
6 SPEED B - entrée pour la présélection de la vitesse
7 SPEED A - entrée pour la présélection de la vitesse
29 sur 60
