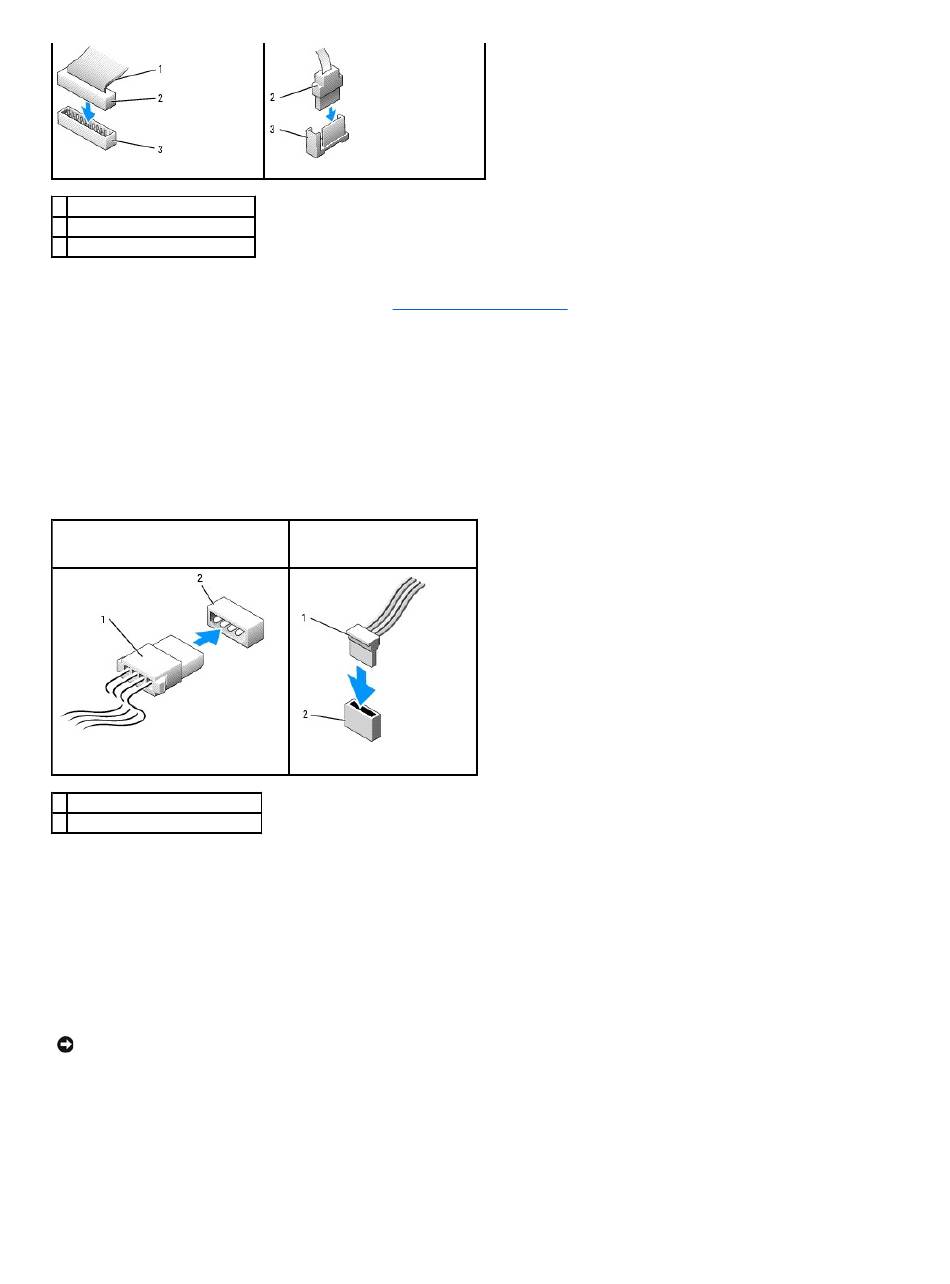

1 bande de couleur sur le câble IDE
2 connecteur de câble de données
3 connecteur de carte système
Reliez les lecteurs IDE de CD/DVD au connecteur marqué « IDE » sur la carte système. Connectez les lecteurs SATA de CD/DVD au connecteur marqué
« SATA2 » ou « SATA3 ». Les disques durs SATA doivent être connectés aux connecteurs marqués « SATA0 » ou « SATA1 » de la carte système. Pour localiser
les connecteurs de la carte système, reportez-vous à la section Composants de la carte système.

Adressage de lecteur IDE
Lorsque vous connectez deux périphériques IDE à un seul câble de données IDE et que vous les configurez en sélection de câble, le périphérique relié au
dernier connecteur du câble de données correspond au périphérique principal (maître) ou périphérique d'amorçage (lecteur 0), et le périphérique relié au
connecteur intermédiaire du câble de données correspond au périphérique secondaire (esclave) (lecteur 1). Consultez la documentation du lecteur qui se
trouve dans votre kit de mise à niveau pour plus d'informations sur la configuration des périphériques en sélection de câble.

Connecteurs de câble d'alimentation

Connecteur d'alimentation de lecteur IDE
1 câble d'alimentation
2 connecteur d'entrée d'alimentation

Connexion et déconnexion de câbles de lecteurs
La plupart des connecteurs sont munis d'un détrompeur pour assurer une bonne insertion, c'est-à-dire qu'une encoche ou une broche manquante sur l'un des
connecteurs correspond à une languette ou à un trou rempli sur l'autre. Les connecteurs munis d'un détrompeur permettent de s'assurer que le fil de la
broche 1 qui se trouve dans le câble (indiqué par la bande colorée sur l'un des côtés du câble IDE, les câbles SATA ne comprennent pas de bande colorée)
correspond à l'extrémité de la broche 1 du connecteur. L'extrémité de la broche 1 d'un connecteur de carte est généralement indiquée par un « 1 » imprimé
par sérigraphie sur la carte.
Lorsque vous retirez le câble de données IDE, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur soit libéré. Lorsque vous
connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté.
AVIS :
Lorsque vous raccordez un câble de données IDE, ne mettez pas la bande de couleur à l'extrémité opposée de la broche 1 du connecteur.
L'inversion du câble empêche le lecteur de fonctionner et pourrait endommager le contrôleur, le lecteur ou les deux à la fois.

Connecteur d'alimentation SATA
