17.6 Remplacer les dents (en cas de réparation)
10
9

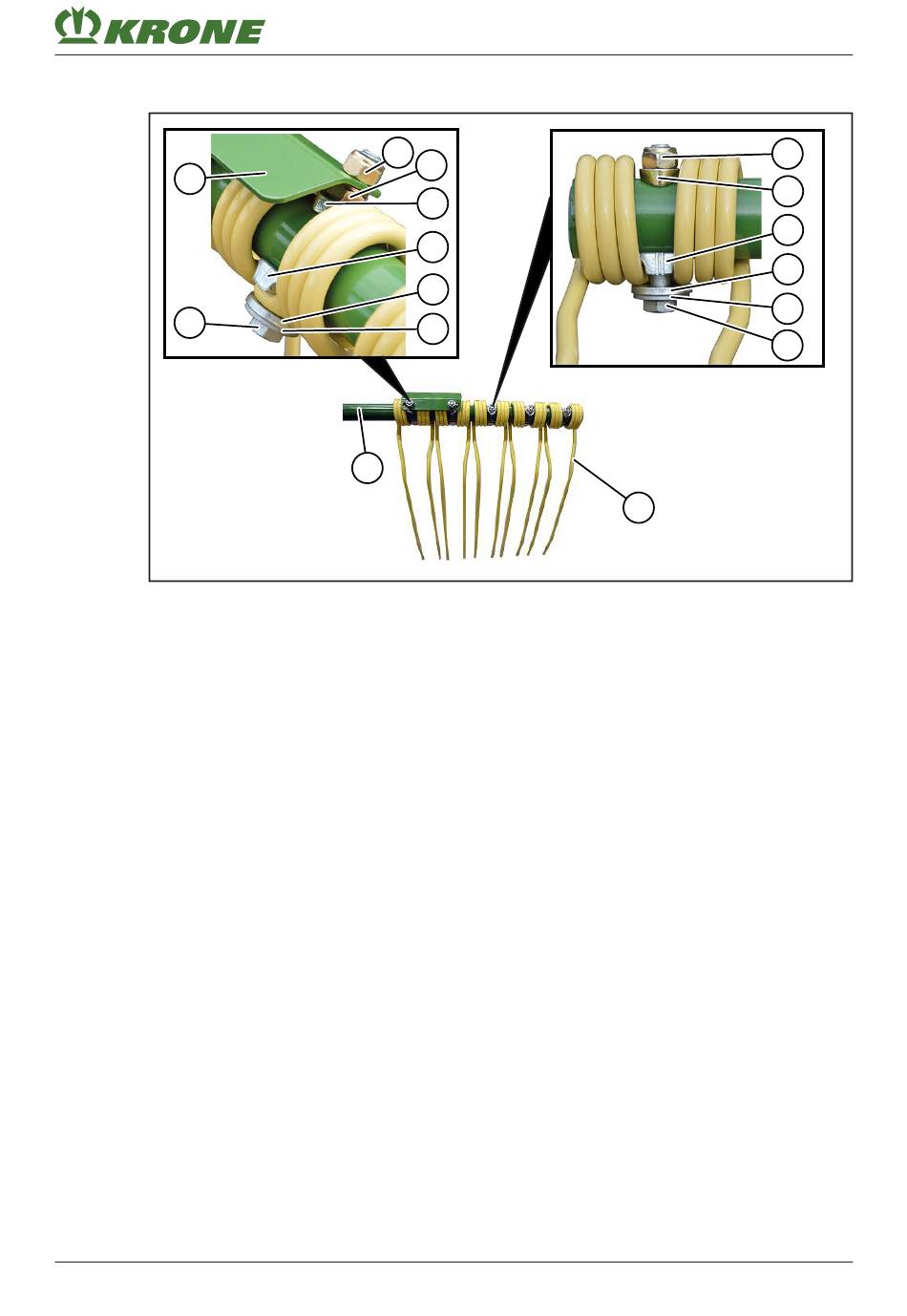

KSG000-036
1 Bras porte-dents
2 Dent
3 Écrou M12
4 Support
5 Support de dent
Colle (haute résistance)
„ Démonter toutes les dents devant la dent cassée.
„ Démonter la dent cassée.
„ Insérer le support de dent (5) dans la dent (2). Prendre garde ce faisant à ce que le support
de dent (5) soit positionné conformément à la figure.
„ Pousser la dent (2) avec le support de dent (5) sur le bras porte-dents (1).
„ Sans tôle déflectrice : faire passer la vis (8) avec la rondelle d'arrêt (7) et la rondelle (6) à
travers le support de dent (5) et le bras porte-dents (1) depuis le bas.
„ Avec tôle déflectrice : faire passer la vis (9) avec la rondelle d'arrêt (7) et la rondelle (6) à
travers le support de dent (5) et le bras porte-dents (1) depuis le bas.
„ Appliquer de la colle (haute résistance) sur le filetage en saillie des vis (8/9).
„ Monter le support (4) et l'écrou (3).
„ Avec tôle déflectrice : monter la tôle déflectrice (10) et l'écrou (11).
„ Exercer une légère pression sur les dents (2) en sens inverse de rotation à l'extrémité des
dents et serrer l'écrou (3) avec un couple de serrage,
Swadro TC 1370
Notice d'utilisation originale 150001173_02_fr
Remplacer les dents (en cas de réparation)
11
3
4
5
6
7
1
6
7
8
9
10
11
Maintenance – généralités
2
Rondelle 13x35x5
Rondelle d'arrêt SKB12
Vis M12x85-10.9
Vis M12x100-10.9
Tôle déflectrice
Écrou
voir Page 186.
17
17.6
3
4
5
6
7
8
189
