4.5
Installation électrique
L'installation électrique alimente la pompe à vide et le système de soudure et permet de faire
fonctionner la machine.
Reportez-vous au schéma électrique pour en savoir plus sur la configuration et le mode de
fonctionnement de l'installation électrique. Veuillez contacter votre fournisseur pour obtenir le
schéma électrique.
Seul un technicien expert est habilité à intervenir sur l'installation électrique.
La machine intègre les composants électriques suivants :
1.
Branchement secteur et câble électrique
Ils servent à connecter la machine à l'alimentation électrique.
2.
Panneau de commande
Il permet d'accéder aux fonctions de contrôle. En fonction de votre modèle, votre machine
sera équipée de l'une des options de commande suivantes :
• Éléments fonctionnels du système de commande 10 programmes à la page 25
• Éléments fonctionnels du Système de Contrôle Avancé (ACS) à la page 26
3.
Connecteur USB (uniquement en cas de système ACS)
Le connecteur USB se trouve sur le côté ou à l'arrière de la machine. Pour atteindre le
connecteur USB, vous devez enlever la façade arrière.
Le connecteur USB permet d'importer et d'exporter des données.

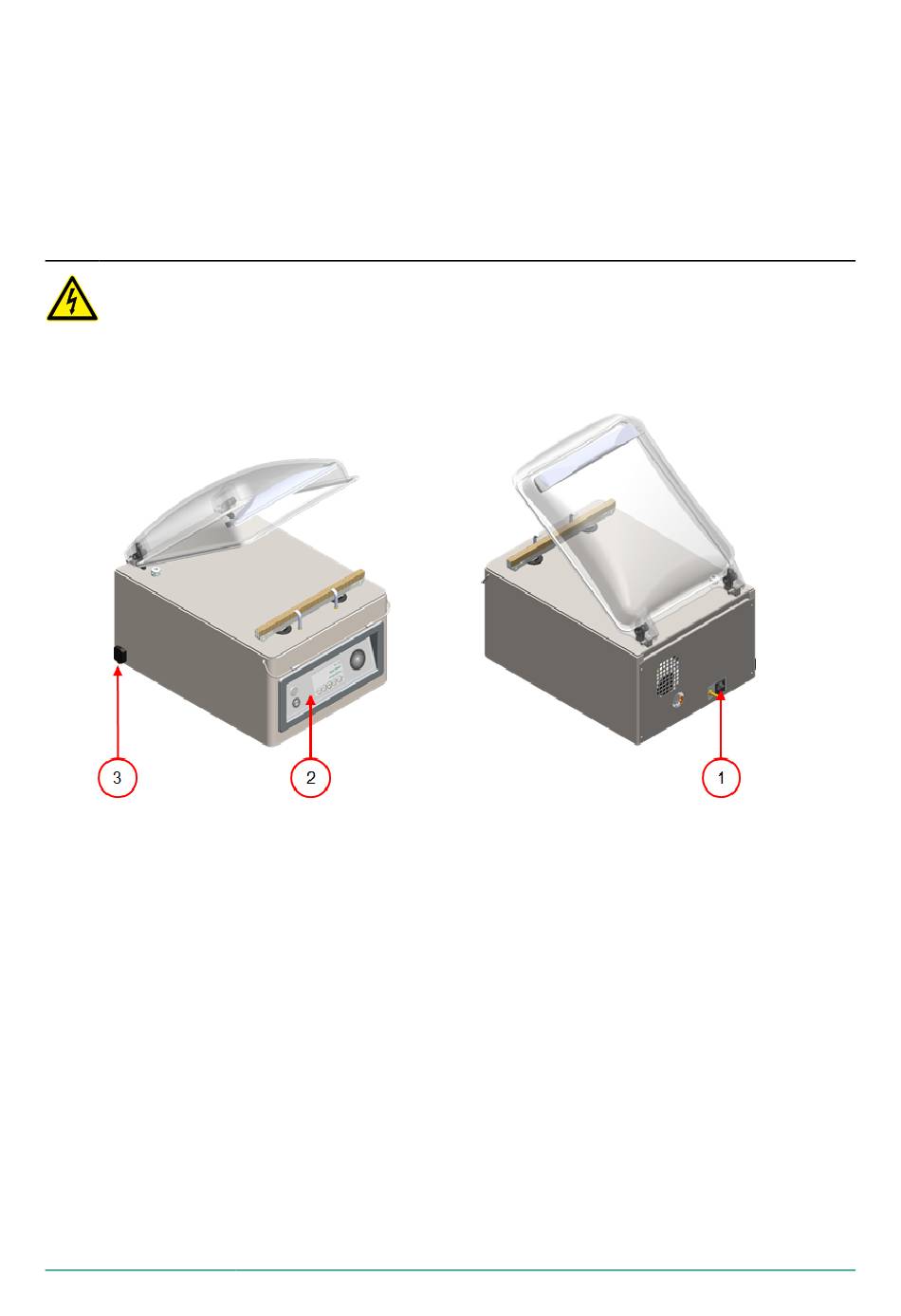

Schéma 5: Aperçu de l'installation électrique
Description de la machine
22
