9
Identification des câbles
Câbles de commande à distance

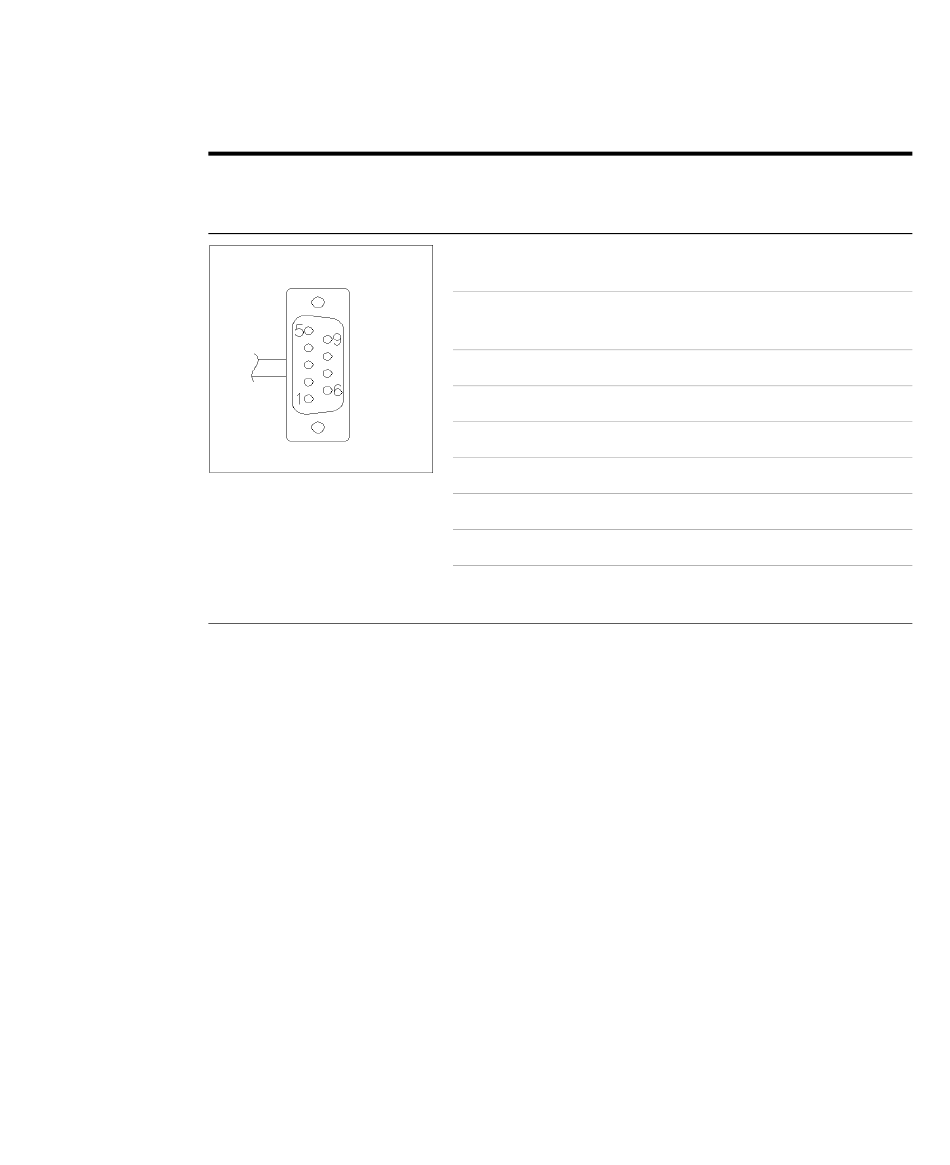

Entre module Agilent et convertisseurs N/A Agilent 35900
Réf. 5061-3378
68
Broche 35900
N/A
1 - Blanc
2 - Marron
3 - Gris
4 - Bleu
5 - Rose
6 - Jaune
7 - Rouge
8 - Vert
9 - Noir
Manuel d'utilisation du dégazeur haute performance 1260 Infinity
Broche pour Nom du signal Niveau
module
Agilent
1 - Blanc Terre
numérique
2 - Marron Préparation
analyse
3 - Gris Démarrer
4 - Bleu Arrêt
5 - Rose Non connecté
6 - Jaune Sous tension
7 - Rouge Prêt
8 - Vert Arrêter
9 - Noir Requête de
démarrage
actif (TTL)
Faible
Faible
Faible
Élevée
Élevée
Faible
Faible
