ABB WaterMaster Manuel D'instructions page 27

Débitmètre électromagnétique
WaterMaster

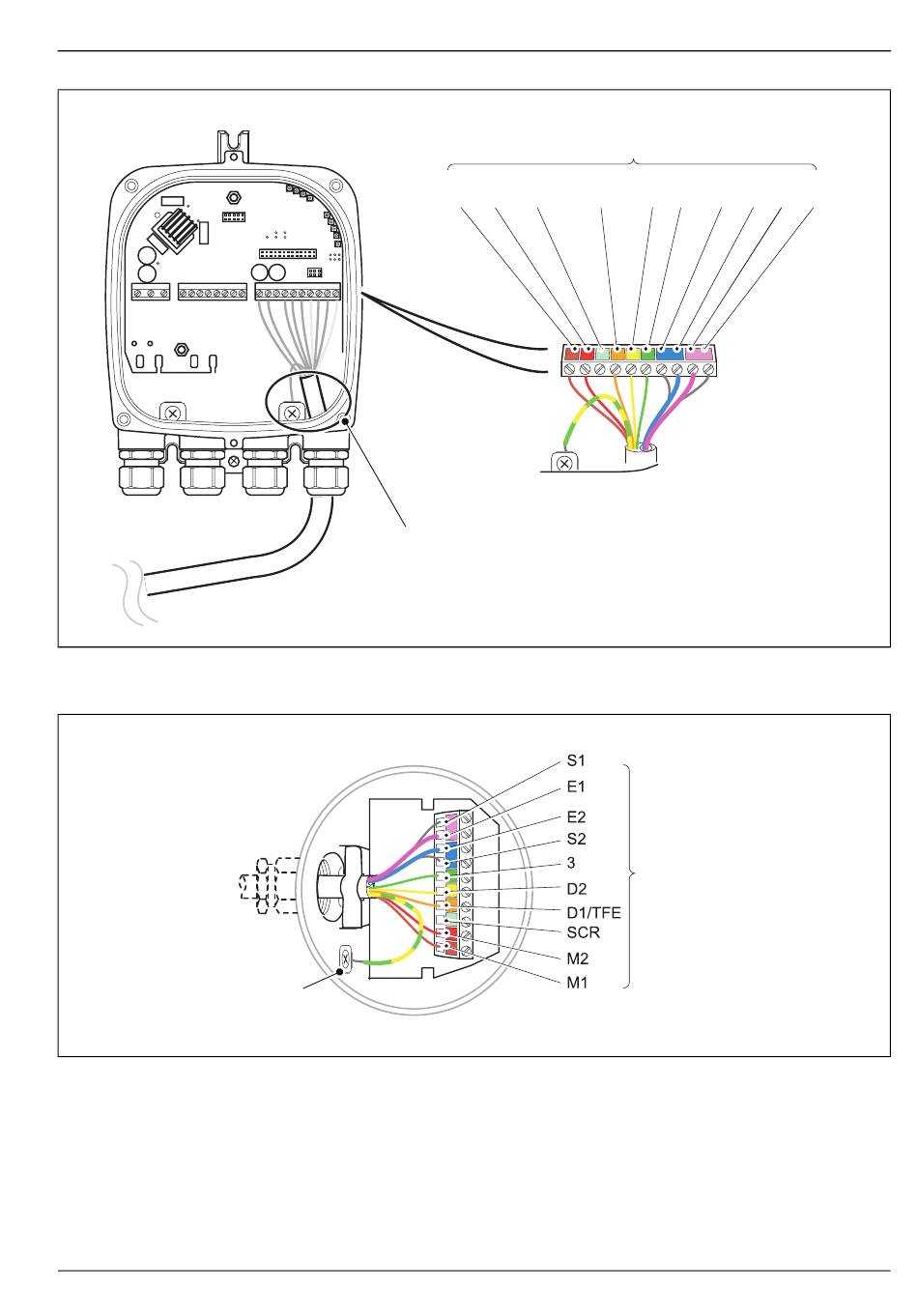

Fig. 4.12 Raccordements du câble du capteur aux bornes du transmetteur (système sans protection cathodique)
Ecran à la masse interne
Fig. 4.13 Raccordements du câble du capteur au bornier du capteur (système sans protection cathodique)
IM/WM–F Edition 1
Reportez-vous au tableau 4.1 pour connaître le code
de couleurs du bornier
M1 M2 SCR D1/TFE
Avant de raccorder le câble, reportez-vous
à la section 4.4, page 21 pour connaître les
exigences concernant la préparation du câble
4 Installation électrique
D2 3 S2 E2 E1 S1
Reportez-vous au tableau 4.1
pour connaître le code de
couleurs du bornier
