Manipulation des bornes cage à ressort de tension
Préparez les câbles de raccordement. Dénuder de 12 à 13 mm les extrémités
des câbles pour les grandes bornes cage à ressort de tension. Dénuder de 8 à 9
mm les extrémités des câbles pour les petites bornes cage à ressort de tension.
Des embouts ne sont pas nécessaires.
Les figures suivantes montrent le principe de manipulation des bornes cage à
ressort de tension, l'aspect du modèle monté dans l'appareil peut être
différent de celui montré sur les figures, le principe de manipulation reste le
même. La borne cage à ressort de tension peut être ouverte avec un tournevis
plat adapté.

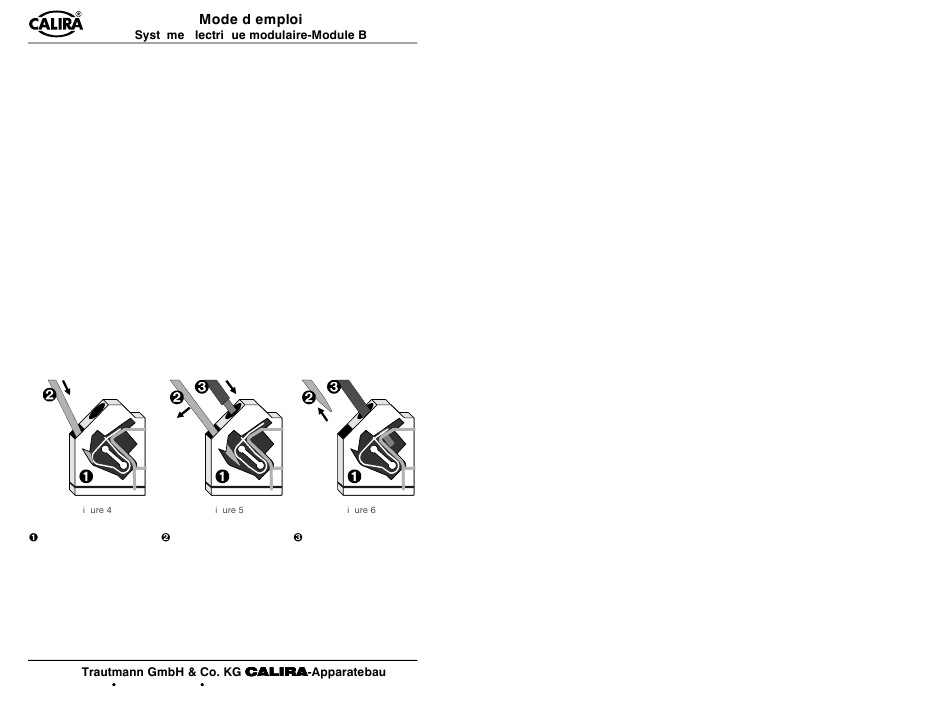

Introduire pour ce faire le tournevis plat dans l'ouverture carrée inférieure
(figure 4 et appuyer pour ouvrir le blocage de la borne cage à ressort de tension
(figure 5). La pièce de serrage du ressort dans l'ouverture ronde s'ouvre en
pivotant.
Introduire le câble jusqu'à la gaine dans la borne cage à ressort de tension
(ouverture ronde, figures 5 et 6) et retirer le tournevis plat (figure 6). La borne
cage à ressort de tension se referme et le câble est bien serré.
Répéter ce processus pour tous les raccordements. S'assurer que les extrémités
sont bien en position dans les bornes cage à ressort de tension !
# $ # $ # $
Borne cage à ressort de Tournevis plat Câble
tension
