Jacuzzi J-200 Collection Manuel De L'utilisateur page 23

2
Figure C
BLANC
1
NOIR
2
3
TERRE
Modèle Nord-Américains
convertibles : 120 Vca, connexion à
trois fils de 60 Hz
ATTENTION (pour le fonctionnement de l'élément chauffant à
quatre fils de 240 Vca) : Déplacez le fil rouge du boîtier principal
(TB1) de la position n°1 à la position n°3. Vérifiez que les fils sont
reliés exactement comme dans la Figure D avant d'appliquer le
courant. Tout autre agencement de fils causera des dommages à
la carte de circuits imprimés et/ou ses composants et annulera la
garantie du fabricant.
Figure E
ROUGE
1
NOIR
2
Vert
Modèle Nord-Américains 240V :
240 Vca, connexion à trois fils de
60 Hz
Félicitations! Vous êtes maintenant prêt à entamer la procédure
d'utilisation de votre nouveau spa. Suivez simplement les étapes de la
Section 8,0, et très bientôt, vous profiterez de votre première expérience
dans votre spa de la Collection J-200.

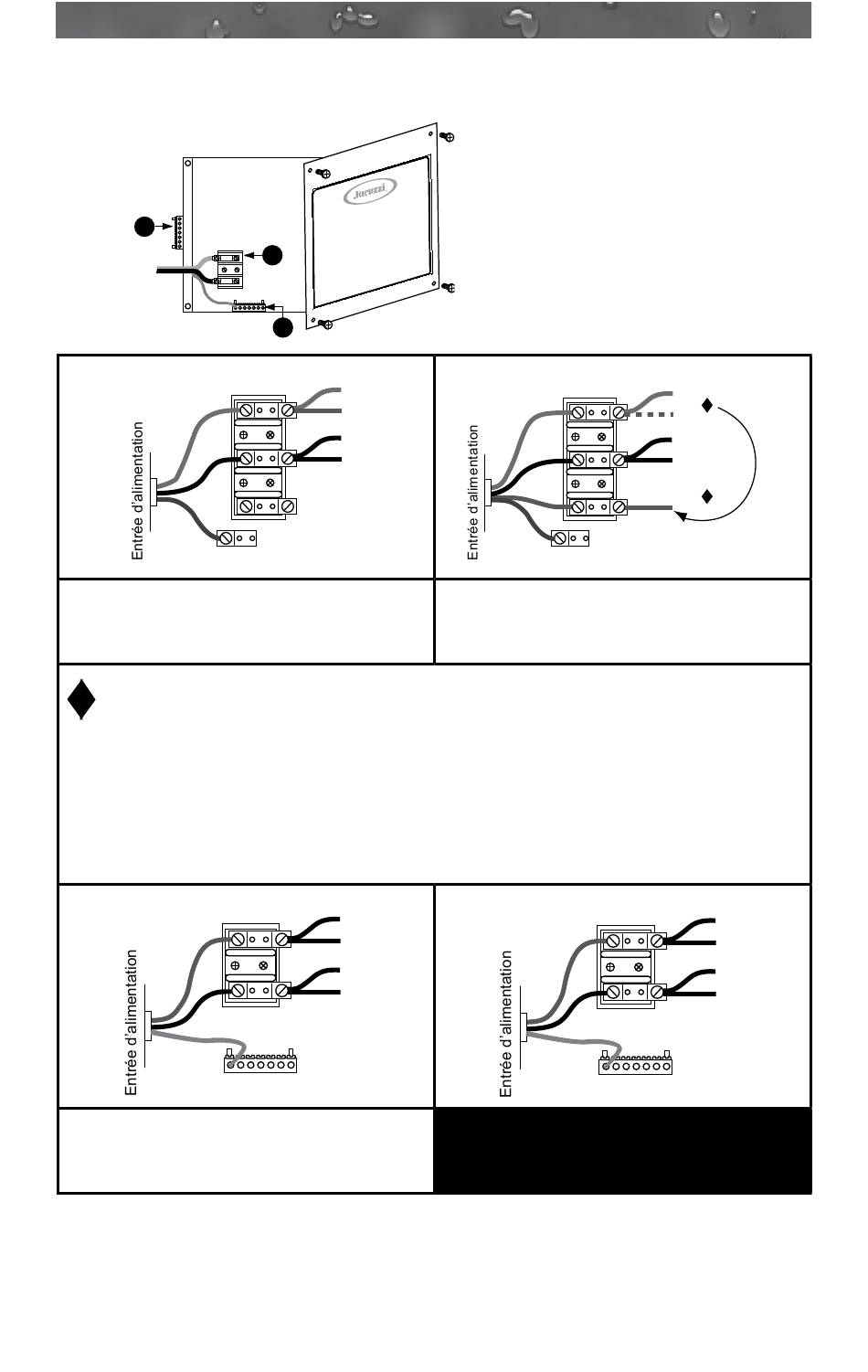

Figure B
Panneau de commande
TB1
1
3
BLANC
TB1
ROUGE
NOIR
NOIR
Vers le circuit
imprimé
ROUGE
TB1
ROUGE
NOIR
NOIR
Vers le circuit
imprimé
TB3
1. Boîtier d'alimentation
2. Patte de mise à la terre
3. Borne de mise à la terre
Figure D
TB1
BLANC
1
NOIR
2
ROUGE
3
Vers le circuit
imprimé
TERRE
Modèle Nord-Américains
convertibles : 240 Vca, connexion à
quatre fils de 60 Hz
Figure F
1
2
Vert
Tous les modèles d'exportation :
230 Vca, connexion à trois fils de
50 Hz
J-200
BLANC
ROUGE
NOIR
NOIR
ROUGE
Déplacez
le fil
rouge ici
BLEU
TB1
BLUE
BRUN
BRUN
Vers le circuit
imprimé
TB3
