J-200
5. Pour être conforme à l'article 422-20 du Code national de l'électricité
des É.-U. et la norme 70 de ANSI/NFPA, l'alimentation électrique
de ce produit doit comprendre un sectionneur ou un disjoncteur de
capacité suffisante pour ouvrir tous les conducteurs non mis à la
terre. Le moyen de mise hors circuit doit être facile d'accès et visible
par les occupants du spa, mais installé à une distance d'au moins
1,5m (5 pi) du spa.
6. Comme requis à l'article 680-42 du Code NEC, le circuit
d'alimentation électrique du spa doit comprendre un disjoncteur de
fuite de terre (« GFCI »).
7. Pour accéder au boîtier d'alimentation du spa, retirez les vis du
panneau latéral de l'armoire se trouvant sous le panneau de
commande du spa (Figure A). Retirez ensuite les quatre vis de la
porte du boîtier des équipements de commande, puis enlevez la
porte (Figure B).
8. Choisissez l'entrée de câble que vous désirez utiliser (Figure A).
Faites passer le câble jusqu'à la boîte de commande, puis installez
le à travers l'ouverture se trouvant au fond de la boîte.
9. Raccordez les fils sur les bornes TB1 et TB3 selon les couleurs
(Figure C). SERREZ FERMEMENT! Tous les fils doivent être
solidement retenus à défaut de quoi des dommages pourraient
survenir.
10. Réinstallez la porte et les vis de la boîte de commande et refermez
les panneaux latéraux de l'armoire.
5
2

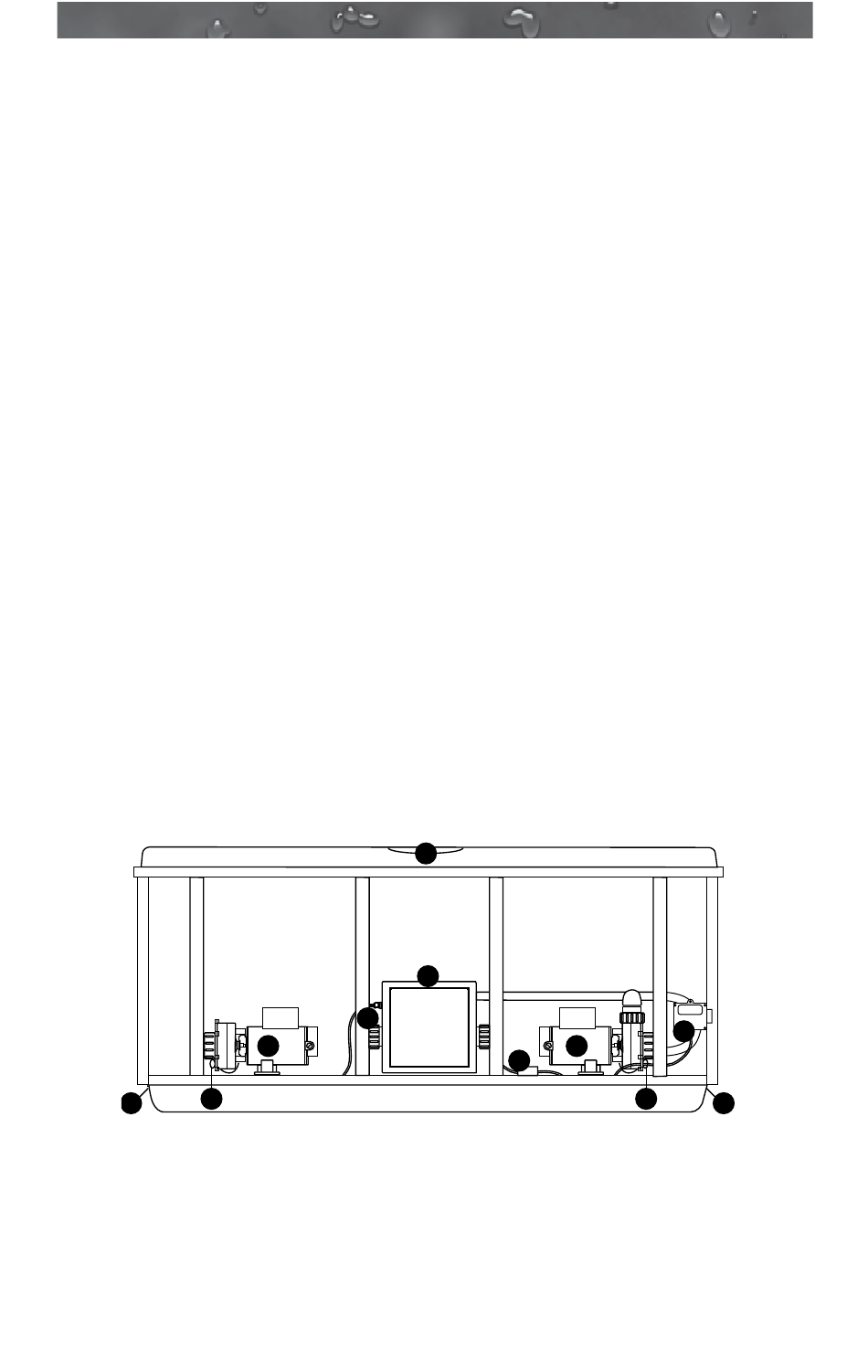

Remarque : L'emplacement des équipements (comme les pompes,
le système CLEARRAY™, le drain, l'élément chauffant, etc.) varie en
fonction des modèles.
1. Boîte de commande
2. Entrée(s) pour câble d'alimentation
3. Pompe à deux vitesses
4. Élément chauffant
5. Bouchon de drainage de la pompe
18
Figure A
Zone de l'appareil
9
1
4
6
6.
7.
8.
9.
3
8
Pompe à une vitesse
Système de purification d'eau
CLEARRAY (UV)
Ballast électronique (pour le système
CLEARRAY)
Panneau de commande
WARNING!
DONOT LOOK AT LIT BULB
SEVERE EYE DAMAGE
OR BLINDNESS CAN OCCUR
7
5
2
