b.
Tenir le couvercle du dispositif anti-étirage, la
partie inférieure tournée vers le haut, comme
sur la figure 20.

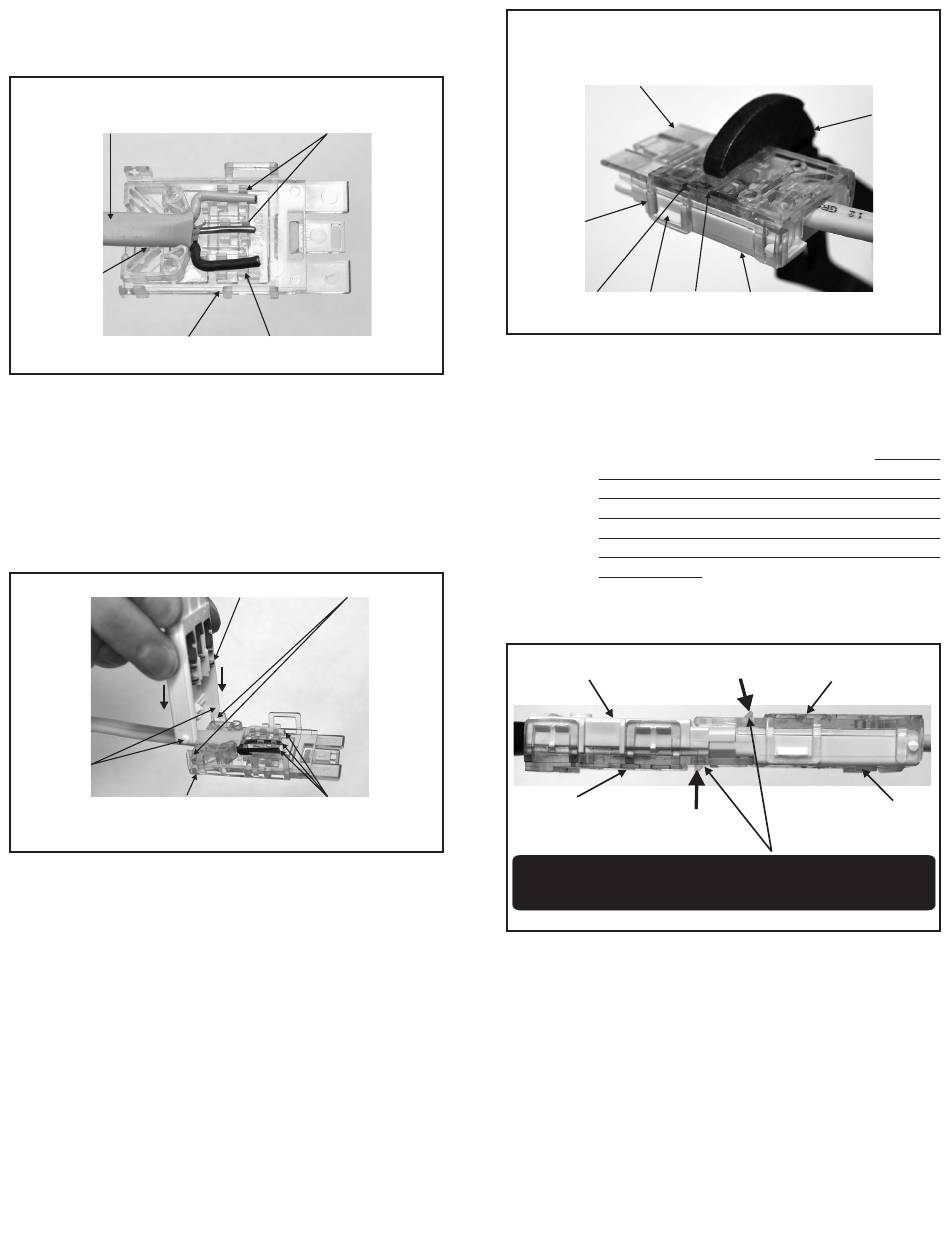

FIG. 20
Introduire le câble dans le dispositif anti-étirage
Enrouler la gaine du câble dans
le dispositif anti-étirage intégré
Doigts du
dispositif
anti-étirage
Couvercle du dispositif anti-étirage
(partie inférieure vers le haut)
c.
Disposer les fils dans les fentes de positionnement,
en s'assurant que le fil noir est placé dans la fente
de polarisation, comme sur la figure 20.
d.
Enfoncer la gaine de câble dans la fente du
dispositif anti-étirage intégré, comme sur la
figure 20. Il sera nécessaire de couper le fil de
terre et peut-être d'autres fils. Les fils ne doivent
pas dépasser des fentes de positionnement,
comme le montre la figure 21.
FIG. 21
Ensemble de boîtier
Tenons
de
charnière
Couvercle
du dispositif
anti-étirage
.
e.
Tout en tenant le couvercle du dispositif anti-
étirage, placer les tenons de charnière du boîtier
dans les fentes de charnière et appuyer sur le
couvercle jusqu'à ce que les deux se verrouillent
en place, comme l'illustre la figure 21.
f.
Fermer à la main le boîtier et le couvercle du
dispositif anti-étirage. Serrer ensemble le haut
et le bas à l'aide d'une pince multiprise, comme
l'illustre la figure 22. La pince doit avoir une
longueur minimale de 25 cm (10 po). Serrer
fermement des deux côtés, perpendiculairement
au connecteur entre les nervures A et B, afin que
les fils reposent complètement dans les fentes.
Fentes de
positionnement des fils
Placer le fil noir dans la
fente de positionnement
Fentes de charnière
Fils coupés et correctement
placés au niveau des butées
de positionnement
FIG. 22
Fixation de l'ensemble de boîtier au couvercle du dis-
positif anti-étirage avec la pince multiprise, en la serrant
fermement à la perpendiculaire entre les nervures A et B
Couvercle du dispositif anti-étirage
Loquet de
verrouillage
Rampe
NERVURE A
de
verrouillage
g.
Vérifier le connecteur pour s'assurer que les fils
ont été correctement logés dans les contacts
de l'ensemble de boîtier. Un fil correctement
positionné est entièrement logé dans sa propre
fente sans bombement du couvercle. Si les fils
dépassent des butées isolantes, il faut refaire
le raccordement en utilisant un CONNECTEUR
NEUF. Une fois le couvercle fermé, le connec-
teur ne peut être réutilisé. Le non respect de
cette consigne peut entraîner une défaillance
du connecteur.
h.
La connexion et la déconnexion d'un connecteur
installé sont illustrées à la figure 23.
FIG. 23
Ensemble
de boîtier
Couvercle
Appuyer sur le
du dispositif
loquet pour la
anti-étirage
déconnexion
Pour la déconnexion, appuyer sur les deux loquets en même temps et
séparer les deux parties. Pour la reconnexion, réunir les deux parties et
les coulisser ensemble jusqu'au verrouillage.
11
NERVURE B
Ensemble de boîtier
Appuyer sur le loquet
Couvercle du
pour la déconnexion
dispositif anti-
étirage
(Connecteur hermaphrodite)
Minimum
de 25 cm
(10 po)
Ensemble
de boîtier
