Willkommen
Herzlich Willkommen im Team Carrera!
Die Bedienungsanleitung enthält wichtige Informationen zum Auf-
bau und Bedienung Ihrer Evolution Rennbahn. Lesen Sie bitte diese
sorgfältig durch und bewahren Sie sie anschließend auf.
Bei Fragen wenden Sie sich bitte an einen Fachhändler oder die
Carrera Service Hotline +49 911 7099 -145 oder besuchen unsere
Webseiten: carrera-toys.com · carreraclub.com
Bitte überprüfen Sie den Inhalt auf Vollständigkeit und eventuelle
Transportschäden. Die Verpackung enthält wichtige Informationen
und sollte ebenfalls aufbewahrt werden.
Wir wünschen Ihnen viel Spaß mit Ihrer neuen Carrera Evolution
Bahn.
Sicherheitshinweise
• AchTung! Für Kinder unter 36 Monaten nicht geeignet. Er-
stickungsgefahr wegen verschluckbarer Kleinteile. Achtung: Funk-
tionsbedingte Klemmgefahr.
• AchTung!
Dieses Spielzeug enthält Magnete oder magnetische Bestandteile.
Magnete, die im menschlichen Körper einander oder einen metal-
lischen Gegenstand anziehen, können schwere oder tödliche Ver-
letzungen verursachen. Ziehen Sie sofort einen Arzt zu Rate, wenn
Magnete verschluckt oder eingeatmet wurden.
• Der Transformator ist kein Spielzeug! Die Anschlüsse des Trafos
nicht kurzschließen! Hinweis an die Eltern: Den Trafo regelmäßig
auf Schäden an der Leitung, am Stecker oder am Gehäuse unter-
suchen. Spielzeug nur mit empfohlenen Transformatoren betreiben!
Bei einem Schaden darf der Transformator nicht mehr verwendet
werden! Die Rennbahn nur mit einem Transformator betreiben!
Bei längeren Spielpausen wird empfohlen den Transformator vom
Stromnetz zu trennen. Gehäuse von Trafo und Geschwindigkeits-
reglern nicht öffnen!
hinweis an die Eltern:
Transformatoren und Netzgeräte für Spielzeuge sind nicht dazu
geeignet, als Spielzeuge benutzt zu werden. Die Benutzung dieser
Produkte muss unter ständiger Überwachung der Eltern erfolgen.
• Die Bahn und Fahrzeuge sind regel mäßig auf Schäden an Lei-
tungen, Steckern und Gehäusen zu überprüfen! Defekte Teile
auswechseln.
• Die Autorennbahn ist nicht für den Betrieb im Freien oder in Nass-
räumen geeignet! Flüssigkeiten fernhalten.
• Keine Metallteile auf die Bahn legen, um Kurzschlüsse zu ver-
meiden. Die Bahn nicht in unmittelbarer Nähe empfindlicher Ge-
genstände aufstellen, da aus der Piste geschleuderte Fahrzeuge
Beschädigungen verursachen können.
• Vor der Reinigung den Netzstecker ziehen! Für die Reinigung ein
feuchtes Tuch benutzen, keine Lösungsmittel oder Chemikalien. Bei
Nichtgebrauch die Bahn staubgeschützt und trocken aufbewahren,
am besten im Originalkarton.
• Autorennbahn nicht in Gesichts- oder Augenhöhe betreiben, da
Verletzungsgefahr durch herausschleudernde Fahrzeuge besteht.
hinweis:
Das Fahrzeug darf erst im komplett zusammengebauten Zustand
wieder in Betrieb genommen werden. Der Zusammenbau darf nur
von Erwachsenen vorgenommen werden.
Verpackungsinhalt
1 Audi R8 Safety Car Le Mans 2010
1 Chevrolet® Corvette® C6R
Luc Alphand Aventures "No.72", Le Mans 2010
7 Standardgeraden
1 Anschlussschiene
8 Kurven 1/60°
2 mechanische Geschwindigkeitsregler
1 Transformator
Leitplanken
Ersatzschleifer
Zubehör
Bedienungsanleitung
Aufbaumaße: 217 x 139 cm
Streckenlänge: 5,3 m
4

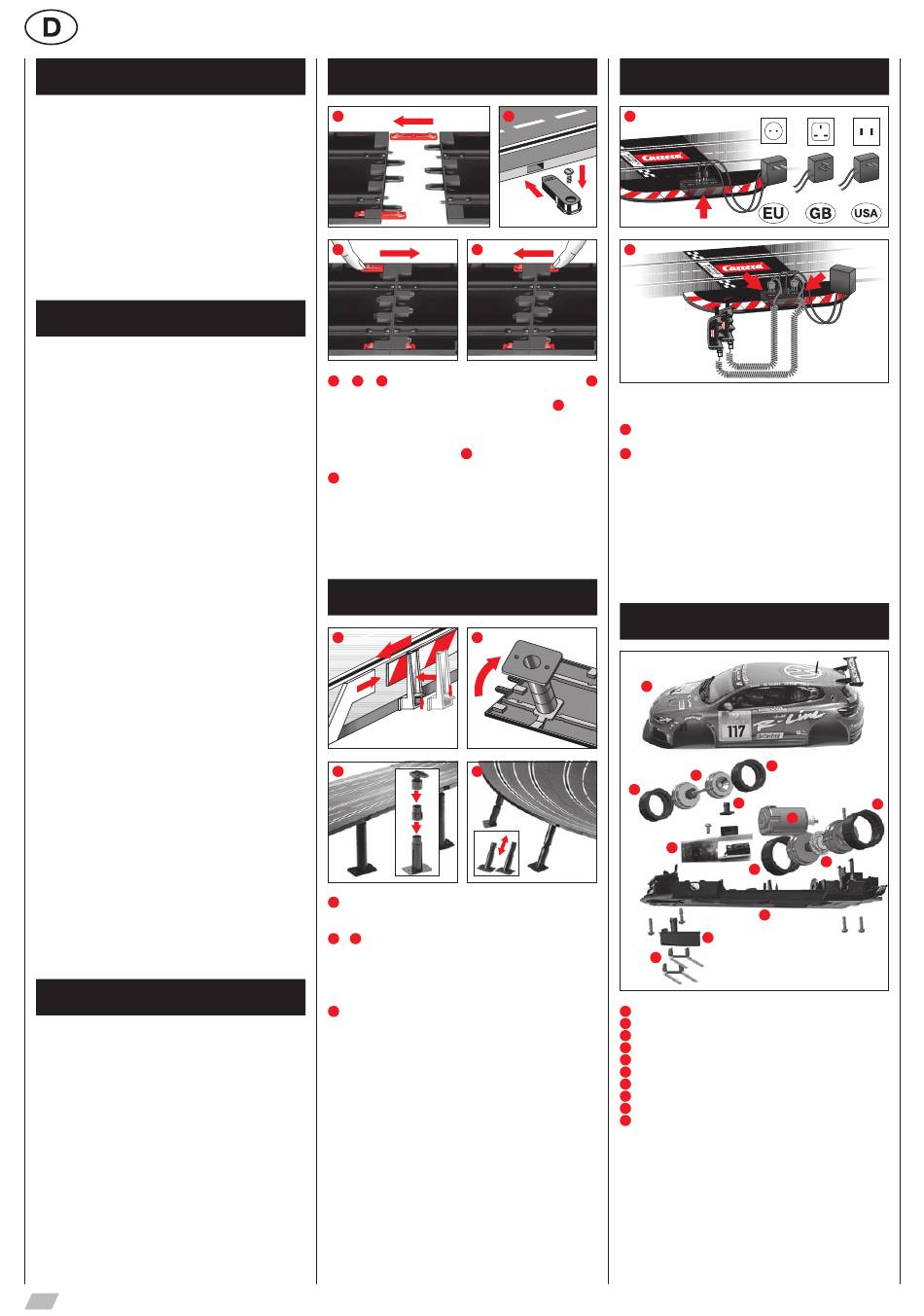

Aufbauanleitung
1
2
3
+
+
Vor dem Aufbau Verbindungsclips wie in Abb.
1
2
3
beschrieben in die Schiene stecken. Schienen auf einer ebenen Un-
terlage zusammenstecken. Verbindungsclips gem. Abb.
hörbaren Einrasten in Pfeilrichtung bewegen. Verbindungsclip kann
auch nachträglich eingesteckt werden. Das Lösen der Verbindungs-
clips ist in beide Richtungen durch einfaches Herunterdrücken der
Klemmnase möglich (siehe Abb.
).
3
Befestigung: Zur Befestigung der Bahnstücke auf einer Platte
4
werden die Bahnstückbefestigungen (Art.Nr. 85209) verwendet
(nicht in der Packung enthalten).
hinweis:
Teppichboden ist keine geeignete Aufbauunterlage wegen stati-
scher Aufladung, Fusselbildung und leichter Entflammbarkeit.
Leitplanken und Stützen
1
2
3
4
Leitplanken: Das Anbringen der Leitplanken-Halterungen er-
1
folgt durch Hochkippen auf die Fahrbahnkante.
+
Abstützen von hochstrecken: Die Kugelgelenkköpfe mit
2
3
den Einsteckzapfen in die dafür vorgesehenen eckigen Aufnahmen
auf der Bahnunterseite einschieben. Durch Zwischenstücke kön-
nen die Stützen erhöht werden. Anschrauben der Stützenfüße ist
möglich (Schrauben nicht enthalten).
Abstützen von Steilkurven:
4
Für das Abstützen der Steilkurven sind Schrägstützen in entspre-
chender Länge vorhanden. Die nicht höhenverstellbaren Stützen für
Kurvenein- und -ausgang nutzen. Die Köpfe der Stützen in die dafür
vorgesehenen runden Aufnahmen auf der Bahnunterseite stecken.
Elektrischer Anschluss
4
1
2
1
bis zum
Die Anschlussschiene ist die Gerade mit den Buchsen für Transfor-
2
mator und Handregler.
Die Stecker des Transformators werden in die mittleren Buchsen
1
gesteckt.
Die Stecker des Handreglers werden in die äußeren Buchsen
2
gesteckt.
Es sollte darauf geachtet werden, dass die Symbole + – am Stecker
mit denen an der Anschlussschiene übereinstimmen.
hinweis: Zur Vermeidung von Kurzschlüssen und Stromschlägen
darf das Spielzeug nicht mit fremden elektrischen Geräten, Ste-
ckern, Kabeln oder sonstigen spielzeugfremden Gegenständen
verbunden werden. Die Carrera Evolution Autorennbahn funktio-
niert nur einwandfrei mit einem Original Carrera Evolution Trans-
formator.
1
4
10
8
1
Karosserie, Spoiler
Motor
2
3
LED Abdeckung
Reifen
4
Hinterachse
5
Chassis
6
Leitkiel
7
Doppelschleifer
8
Vorderachse
9
Fahrzeugplatine mit Umschalter
10
hinweis: Fahrzeugaufbau ist modellabhängig.
Die Kennzeichnung der einzelnen Teile kann nicht als Bestell-
nummer verwendet werden.
Fahrzeugbauteile
4
9
3
2
5
4
6
7
4
