Üdvözöljük
Szívélyesen üdvözöljük a Carrera csapatban!
A használati utasítás az Evolution versenypálya felépítésére és
kezelésére vonatkozó fontos információkat tartalmaz. Kérjük, gon-
dosan olvassa végig és őrizze meg.
Kérdések esetén kérjük, forduljon értékesítési osztályunkhoz vagy
látogassa meg weboldalunkat:
carrera-toys.com · carreraclub.com
Kérjük, ellenőrizze a csomag tartalmát teljesség és esetleges szállí-
tásból eredő sérülések tekintetében. A csomagolás fontos informá-
ciókat tartalmaz és javasoljuk szintén megőrizni.
Jó szórakozást kívánunk Önnek a Carrera Evolution versenypá-
lyával.
Biztonsági előírások
• FIgYELMEZTETÉS! 36 hónap alatti gyermekeknek nem adható.
Fulladásveszély a lenyelhető apró részek miatt. Figyelem: Műkö-
désből eredő beszorulás veszélye.
• FIgYELEM!
Ez a játék mágnest vagy mágneses alkatrészt tartalmaz. Az em-
beri test belsejében az egymáshoz vagy más fémtárgyhoz tapadó
mágnesek súlyos vagy halálos sérülést okozhatnak. Azonnal kérjen
orvosi segítséget a mágnes lenyelése vagy belélegzése esetén!
• A transzformátor nem játékszer! A trafó csatlakozóit nem szabad
rövidre zárni! Tájékoztató a szülőknek: A trafót rendszeresen ellen-
őrizni kell a vezeték, a dugó vagy a burkolat sérülései tekintetében.
A játék csak az ajánlott transzformátorokkal működtethető! Sérülés
esetén a transzformátor további alkalmazása tilos! A versenypálya
csak egy transzformátorral működtethető! Ha hosszabb ideig nem
játszik, javasoljuk a transzformátor áramhálózatról történő leválasz-
tását. A trafó és a sebességszabályozók burkolatát kinyitni tilos
Tájékoztató a szülőknek:
A játékok transzformátorai és tápegységei nem alkalmasak arra,
hogy azokat játékszerként használják. Ezeknek a termékeknek a
használata csak a szülők folyamatos felügyelete mellett történhet.
• A pályát és a járműveket rend szeresen ellenőrizni kell a vezeté-
kek, a dugók és a burkolatok sérülései tekintetében! A meghibáso-
dott alkotóelemeket ki kell cserélni.
• Az autóversenypálya szabadban vagy nedves terekben történő
használatra nem alkalmas! A folyadékokat távol kell tartani.
• A rövidzárlat elkerülése érdekében nem tehetők a pályára fémből
készült tárgyak. A pálya nem állítható fel érzékeny tárgyak közvetlen
közelében, mivel a pályáról kirepülő járművek sérüléseket okozhat-
nak.
• A tisztítás előtt húzzuk ki a hálózati dugót! A tisztításhoz nedves
kendőt használjunk, az oldó- vagy vegyszerek használata nem
megengedett. Ha nem használja a pályát, portól védett és száraz
helyen tárolja. E célból legkedvezőbb az eredeti karton használata.
• A versenypálya nem működtethető arc- vagy szemmagasságban,
mivel a kirepkedő járművek miatt sérülésveszély áll fenn.
Figyelem:
A jármű csak teljesen összeszerelt állapotban helyezhető újra
üzembe. Az összeszerelést csak felnőtt végezheti.
A csomag tartalma
1 Audi R8 Safety Car Le Mans 2010
1 Chevrolet® Corvette® C6R
Luc Alphand Aventures "No.72", Le Mans 2010
7 Standard egyenes
1 Csatlakozó sín
8 Kanyar 1/60°
2 Mechanikus sebességszabályozó
1 Transzformátor
Szalagkorlátok
Pótkefék
Tartozékok
Használati utasítás
Felépített méret: 217 x 139 cm
Pályahossz: 5,3 m
24

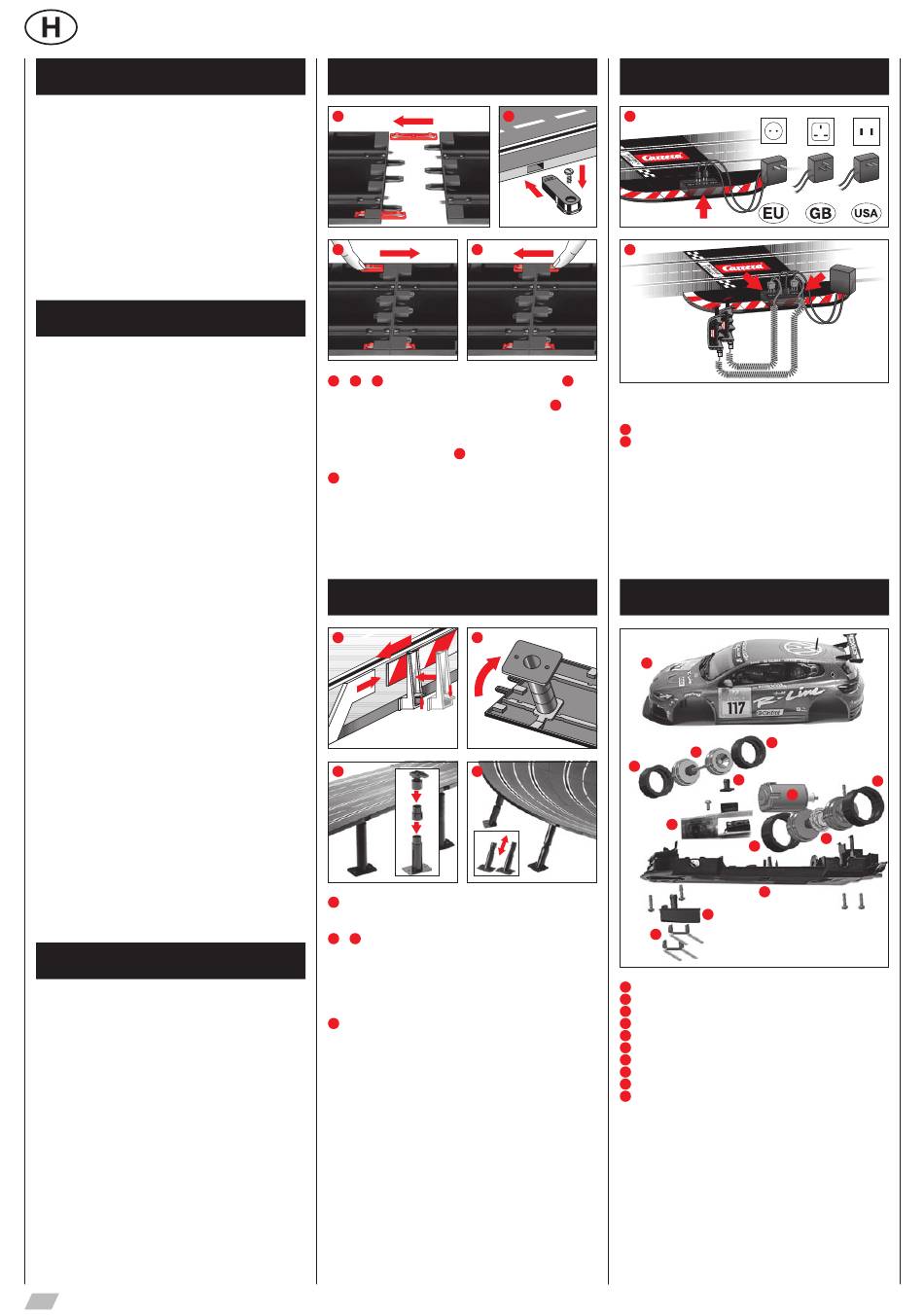

Felépítési útmutató
1
2
3
+
+
A felépítés előtt az összekötő kapcsokat az
1
2
3
nak megfelelően a sínbe dugjuk. A síneket egy sima és egyenletes
aljzaton egymásba dugjuk. Az összekötő kapcsokat a
megfelelően nyílirányba mozgatjuk, míg hallhatóan beugranak.
Az összekötő kapcsok behelyezése utólag is lehetséges. Az össze-
kötő kapcsok oldása a szorító orr mindkét irányba történő egyszerű
lenyomásával lehetséges (lásd
ábra).
3
Rögzítés: A pályadarabok terepasztalon történő rögzítéséhez a
4
pályaszakasz rögzítőket (cikksz.: 85209) kell alkalmazni (az egység
nem tartalmazza).
Figyelem:
A padlószőnyeg a sztatikai feltöltődés, a bolyhok képződése és a
fokozott gyúlékonyság miatt nem tekinthető megfelelő aljzatnak.
Szalagkorlátok és kitámasztók
1
2
3
4
Szalagkorlátok: A szalagkorlátok tartóinak rögzítése az útpá-
1
lyára való felbillentéssel történik.
+
Magasban lévő pályaszakaszok kitámasztása:
2
3
A gömbcsuklós fejeket a bedugható csapokkal betoljuk a pálya
alsó részén lévő, e célt szolgáló szögletes befogó szerkezetek-
be. A kitámasztók magassága közbenső idomokkal növelhető.
A kitámasztók felcsavarozása lehetséges (az egység a csavarokat
nem tartalmazza).
Döntött kanyarok kitámasztása:
4
A döntött kanyarok kitámasztásához megfelelő hosszúságú ferde
kitámasztók állnak rendelkezésre. A kanyarbe- és kimenetekhez
való magasságban nem állítható kitámasztókat alkalmazzuk.
A kitámasztók fejeit bedugjuk a pálya alsó részén lévő, e célt szol-
gáló kerek befogó szerkezetekbe.
Villamos csatlakoztatás
4
1
2
ábrá-
1
ábrának
A csatlakozó sín a transzformátor és a kézi szabályozó csatlakozta-
2
tását szolgáló perselyeket tartalmazó egyenes.
A transzformátor dugóit a középső perselyekbe kell dugni.
1
A kézi szabályozó dugóit a külső perselyekbe kell dugni.
2
Ügyelni kell arra, hogy a dugón lévő + – szimbólumok megegyezze-
nek a csatlakozó sínen lévőkkel.
Figyelem:
A rövidzárlatok és áramütések megakadályozása érdekében a játék
nem csatlakoztatható idegen elektromos eszközökre, dugókra, ká-
belekre vagy egyéb játéktól idegen tárgyakra. A Carrera Evolution
autóversenypálya csak eredeti Carrera Evolution transzformátorral
működik kifogástalanul.
1
4
10
8
Karosszéria, spojler
1
Motor
2
3
LED fedél
Abroncs
4
5
Hátsó tengely
Alváz
6
Vezetőgerinc
7
Kettős kefe
8
Első tengely
9
Járműplatina átkapcsolóval
10
Figyelem: A jármű felépítése modellfüggő.
Az egyes alkotóelemek jelölése nem alkalmazható rendelési
számként.
Járműelemek
4
9
3
2
5
4
6
7
4
