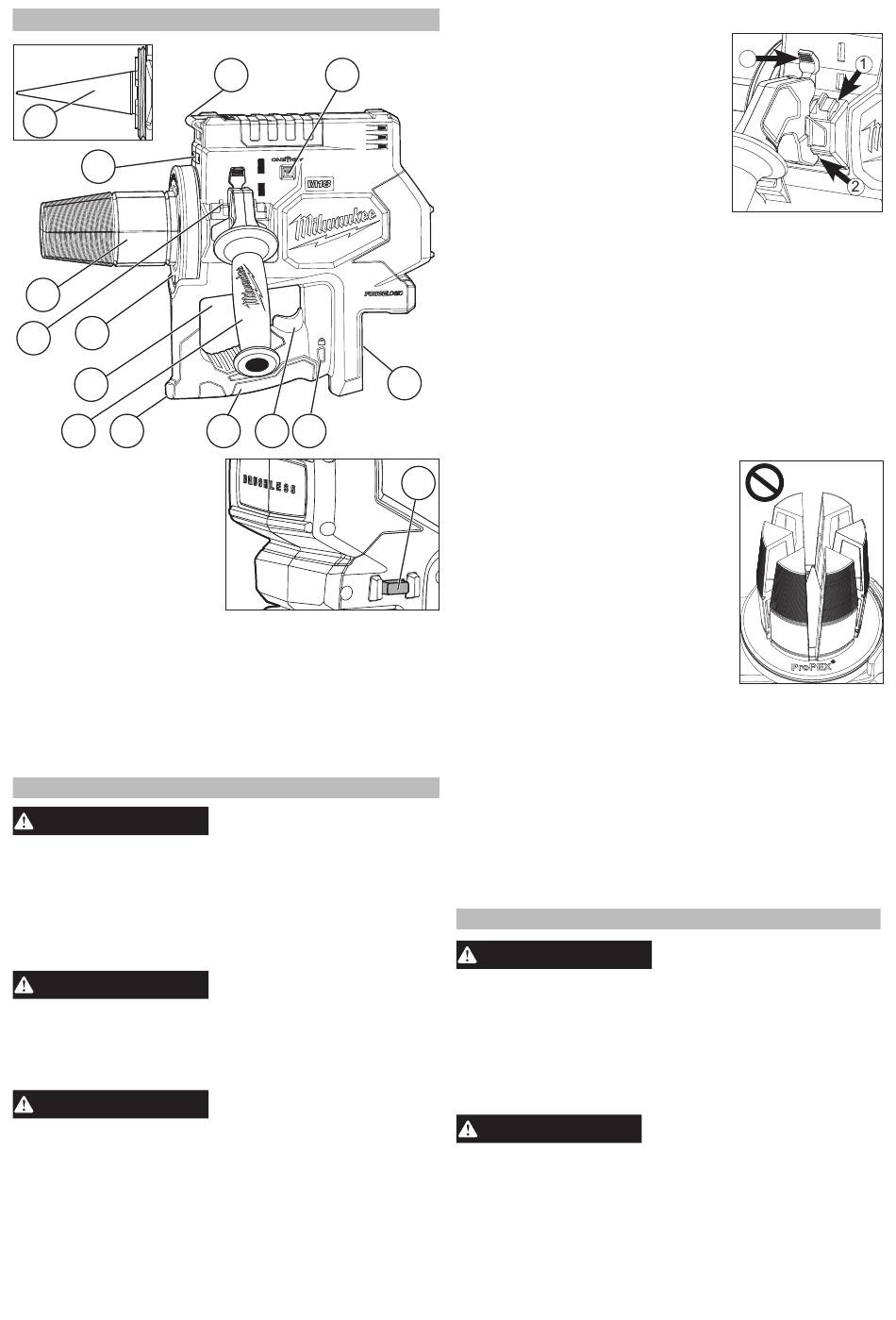

DESCRIPTION FONCTIONNELLE
1
14
13
11
12
10
9
8
1. Cône élargisseu
2. Crochet
3. Indicateur ONE-KEY™
4. Compartiment
des piles
5. Verrou à gâchette
6. Gâchette
7. Poignée à gâchette
8. Lampe
9. Poignée latérale
10. Voyant d'état DEL
11. Collier pivotant
12. Positions de la poignée
latérale (Deux côtés)
MONTAGE DE L'OUTIL
AVERTISSEMENT
fié. Pour les instructions de charge spécifiques,
lire le manuel d'utilisation fourni avec le chargeur
et les batteries.
Insertion/Retrait de la batterie
Pour retirer la batterie, enfoncer les boutons de
déverrouillage et la tirer hors de l'outil.
AVERTISSEMENT
détente de l'outil avant de changer ou d'enlever
les accessoires.
Pour insérer la batterie, la glisser dans le corps de
l'outil. S'assurer qu'elle est fixée solidement.
AVERTISSEMENT
expressément recommandés pour cet outil peut
comporter des risques.
3
2
7
6
5
13. Tête d'élargissement
14. Porte de la batterie
pile bouton au
lithium
15. Bouton de
déverrouillage
manuel
Ne recharger la batterie
qu'avec le chargeur spéci-
Il faut toujours retirer la
batterie et verrouiller la
L'emploi d'accessoires
autres que ceux qui sont
Fixation de la poignée latérale
Fixer le collier de serrage de la
poignée latérale sur l'outil en ac-
crochant d'abord la mâchoire su-
périeure, puis la mâchoire inféri-
eure.
Enfoncer le levier de serrage
pour fixer l'ensemble du collier
de serrage
Changement de tête
d'élargissement
Pour retirer une tête d'élargissement :
1. Retirer le bloc-piles.
2. Placer l'outil avec la tête orientée vers le haut et
dévisser la tête (dans le sens antihoraire).
Pour installer une tête d'élargissement :
1. Retirer le bloc-piles.
2. Placer l'outil avec la tête orientée vers le haut.
3. Vérifier que le cône élargisseur est complètement
4
rentré.
4. Visser la tête sur l'outil (dans le sens horaire).
Serrer solidement à la main. Ne pas trop serrer.
La tête d'élargissement doit s'ajuster parfaitement
sur l'outil.
5. Vérifier l'installation :
15
a. S'assurer que les segments
de tête n' « affleurent » pas.
b. Faire tourner les trois seg-
ments d'élargissement dans
le sens horaire. Ils tournent
librement. Ils ne doivent pas
tourner dans le sens antiho-
raire.
c. L e c o l l i e r d e l a t ê t e
d'élargissement s'ajustera
parfaitement sur l'outil.
d. Vérifier que l'installation est correcte en desser-
rant légèrement la tête et en tournant les
segments jusqu'à ce qu'ils s'engagent dans le
rouage. Resserrer la tête.
Pour en apprendre plus long sur la fonctionnalité
ONE-KEY™ de cet outil, veuillez consulter le Guide
de démarrage rapide fourni avec ce produit ou visitez
le milwaukeetool.com/One-Key. Pour télécharger
l'application ONE-KEY, visitez l'App Store d'Apple
ou Google Play à l'aide de votre appareil intelligent.
AVERTISSEMENT
de retirer les accessoires. Utiliser seulement des
accessoires spécialement recommandés pour cet
outil. L'utilisation d'autres types d'accessoires
pourrait entraîner des situations dangereuses.
Pour réduire le risque de blessure, portez des
lunettes de sécurité ou des lunettes avec écrans
latéraux.
MISE EN GARDE
M18
de MILWAUKEE. L'utilisation des têtes
TM
d'élargissement de dimension inappropriée peut
entraîner de mauvaises connexions, ce qui peut
causer des dommages matériels.
9
3
ONE-KEY™
MANIEMENT
Toujours retirer le bloc-
piles avant de changer ou
Utiliser seulement des têtes
d'élargissement ProPEX
Segments
affleurants
®
