Montaggio
Funzionamento con GPL
Allacciamento elettrico
VR4625

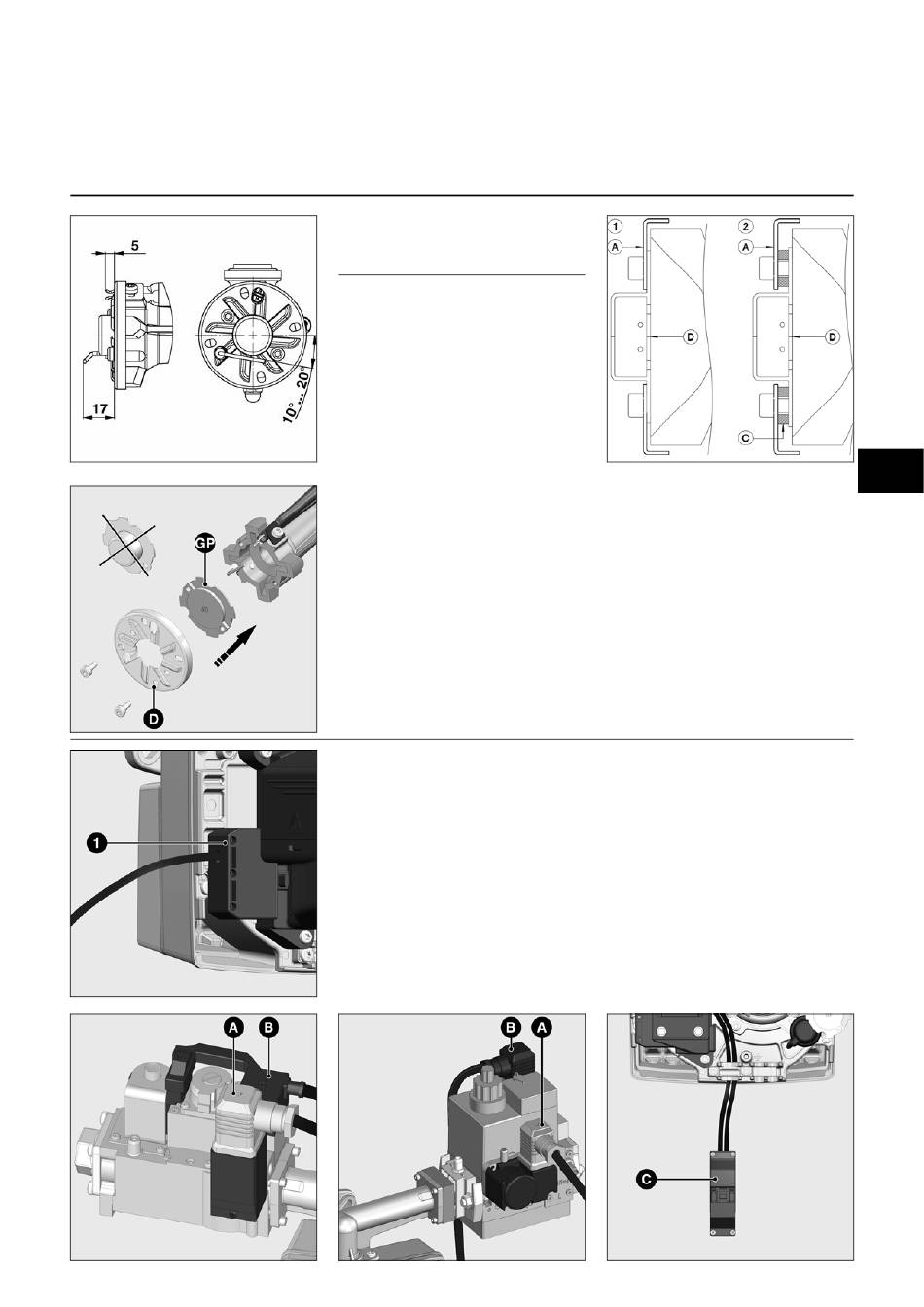

Regolazione della sonda di
ionizzazione e dell'elettrodo di
accensione
Vedere figura
Immagine 1 :
Regolazione standard
Immagine 2 :
Regolazione della testa di
combustione per caldaie più vecchie
che tendono a formare CO
• Montare le due rondelle C tra il
bocchettone A e il diaframma per il
gas naturale D.
Funzionamento con GPL
Per il funzionamento con GPL è
necessario sostituire il diaframma del
gas naturale con il diaframma del GPL
fissato alla piastra.
Per farlo:
• smontare la testa del gas (vedere
manutenzione).
• allentare l'elica D e smontare il
diaframma del gas naturale.
• inserire il diaframma del GPL GP con
la marcatura verso l'alto e avvitare
l'elica.
• Rimontare la testa del gas.
Allacciamento elettrico bruciatore-
caldaia
L'impianto elettrico e i lavori di
allacciamento devono essere eseguiti
esclusivamente da personale
specializzato autorizzato.
A tal proposito devono essere rispettate
le normative e le direttive vigenti.
• Verificare che la tensione di rete
corrisponda alla tensione d'esercizio
indicata di 230V, 50Hz.
• Fusibile bruciatore: 10A.
Bruciatore e generatore di calore sono
collegati mediante un connettore a sette
poli 1.
MB-DLE 407
01/2009 - Art. Nr. 4200 1015 8200A
Allacciamento elettrico bruciatore-
rampa gas
• Il collegamento alla rampa gas avviene
mediante due connettori precablati sul
morsetto del bruciatore.
• Collegare i connettori A e B alle prese
corrispondenti della rampa gas e
fissare con le viti.
Presa A: Pressostato gas.
Presa B: Valvola gas
Allacciamento elettrico valvola di
sicurezza gas (CH)
La valvola principale di sicurezza gas
viene montata (in loco) sul connettore C.
it
