4. Trabajo eléctrico
• 4-20mA / 1-5V / 0-10V / 0-10kΩ
1 Utilice 4-20mA / 1-5V / 0-10V
Conecte los cables de transmisión a los n.º 11 y 12 del bloque de terminales
(TB61).
N.º 11 del bloque de terminales (TB61): Lado positivo
N.º 12 del bloque de terminales (TB61): Lado negativo (Lado de referencia)
2 Use una resistencia variable (0-10kΩ)
Conecte los cables de transmisión a los n.º 9 y 10 del bloque de terminales (TB61).
Nota:
Los valores de la table de "ajuste de potencia" de la página anterior muestran
el centro del valor de entrada.
Longitud del cable: Máximo 10 m
• Conmutador remoto Tipo A (4 bit - 8 posiciones) / Tipo B (1 bit - 1 posición)
El control de demanda se encuentra disponible conectando los conmutadores remo-
tos con las terminales n.º 10 - 14.
Asegúrese de usar el conmutador sin voltaje (para el conmutador remoto)
Longitud del cable del conmutador remoto: Máximo 10 m
Conmutador remoto: Carga mínima aplicable 12V CC, 1mA
Nota:
Cuando utilice la función de control de la unidad exterior múltiple inteligente, introduzca
la señal de petición de potencia en la interfaz principal conectada a la unidad exterior
cuya dirección de referencia es 0.
• Ajuste de función externa
Esta función ajusta el modo de funcionamiento o la parada del compresor, por
medio de una señal externa.
TB62 Elemento
1-2 (IN 1) Comp. forzado INAC-
TIVO *1
3-4 (IN 2) Modo de funciona-
Elemento miento fijo
*1 La operación continúa durante la descongelación.
La señal de "Comp. forzado INACTIVO" no se debe activar con demasiada
frecuencia. Solo se debe utilizar si se produce alguna anomalía.
Longitud del cable: Máximo 10 m
Conmutador remoto: Carga mínima aplicable 12V CC, 1mA
Nota:
Cuando utilice la IN1 con la función de control de la unidad exterior múltiple
inteligente, envíe la IN1 a la unidad de interfaz respectiva. Envíe la IN2 a la in-
terfaz principal que conecta con la unidad exterior cuya dirección de referen-
cia es 0.
Cuidado:
Las señales de entrada externas están separadas de la fuente de alimenta-
ción por medio de un aislamiento básico.
Las señales de salida externas deben de estar separadas por un aislamiento
adicional en los lugares que el usuario pueda tocar, si es que se ha instalado
en un lugar en el que el usuario puede hacerlo.
Conecte las terminales utilizando las terminales de anillo y aísle también los
cables de las terminales adyacentes al conectarlo al bloque de terminales.

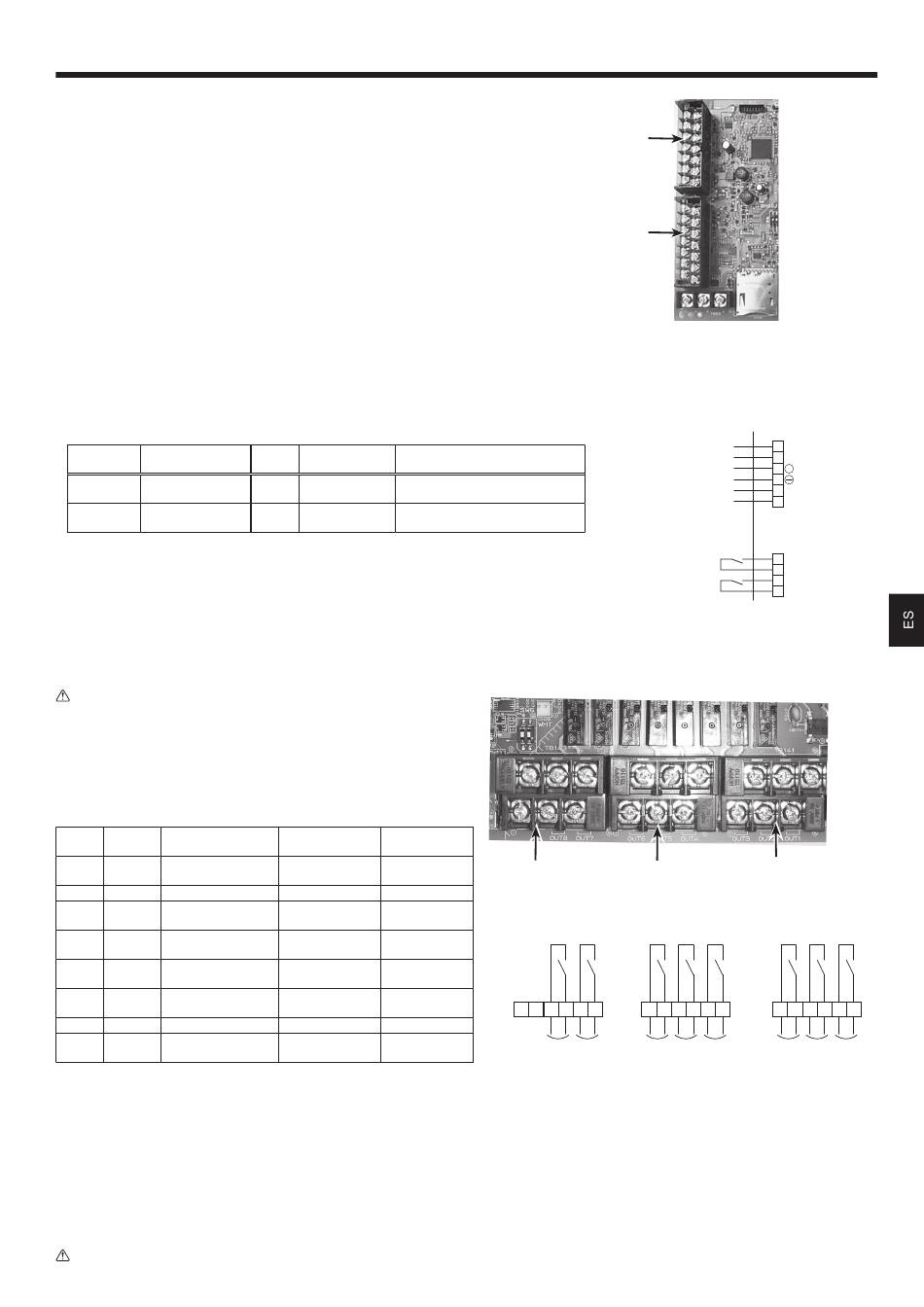

4.1.5. Conexión de la salida externa
Bloque de
Nombre Elemento
terminales
Salida de
OUT1 TB141 5-6
funcionamiento
OUT2 TB141 3-4 Salida de error
OUT3 TB141 1-2 Comp. ACTIVO Salida
OUT4 TB142 5-6 Salida descongelación INACTIVO
OUT5 TB142 3-4 Modo (Enfriar) Salida
OUT6 TB142 1-2 Modo (Calentar) Salida INACTIVO
OUT7 TB143 5-6 Autoprotección Salida
Salida previa
OUT8 TB143 3-4
descongelación
*1 Es posible que la salida no esté disponible en función de los modelos de unidad
exterior que se hayan conectado.
Longitud del cable: Máximo 50 m
Especificación de salida: Conmutador sin voltaje 1A, 240V CA/30V CC o menos
10 mA, 5 V CC o más
*Conecte el absorbedor de sobretensiones según la carga del sitio.
Nota:
• Las señales de salidas externas están separadas de otros circuitos de la in-
terfaz por medio de un aislamiento básico.
• Cuando haya seleccionado la función de control de la unidad exterior múltiple
inteligente, las salidas OUT2, OUT3, OUT4, OUT7 y OUT8 funcionarán de forma
independiente en cada interfaz.
Cuidado: Cuando se utilizan 2 o más salida externas, la alimentación del
lado de la salida debe ser la misma.
INACTI- ACTIVO Comentario
VO
Normal Comp. forzado
INACTIVO
Refrige- Calefacción Disponible cuando SW2-1 y SW2-2 están
ración activados
INACTIVO ACTIVO
INACTIVO ACTIVO
Normal Error
INACTIVO ACTIVO
(Comp. INACTIVO) (Comp.ACTIVO)
ACTIVO
(Descongelación)
ON
INACTIVO
(Refrigeración)
ACTIVO
(Calefacción)
INACTIVO ACTIVO
INACTIVO ACTIVO
*1
TB61
TB62
4-20mA/1-5V/0-10V
Controlador remoto con
(para mantenimiento)
TB143 TB142
<Foto 4.1.5>
X8 X7 X6
TB143 TB142
1 2 3 4 5 6 1
OUT8 OUT7 OUT6
<Foto 4.1.4>
En el lugar I/F
( 9
0-10 kΩ
10
11 +
(
12
13
(
cable
14
TB61
1
IN1
2
3
IN2
4
TB62
TB141
X5 X4 X3 X2
TB141
2 3 4 5 6 1 2 3 4 5 6
OUT5 OUT4 OUT3 OUT2 OUT1
X1
