Flowserve Durco Mark 3 ISO Instructions D'utilisation page 53

Plan en coupe de la pompe C-Hydrauliques de la roue fermée (CL) – Tailles 2K-315, 3K-315 et 3K -400
8.1.7

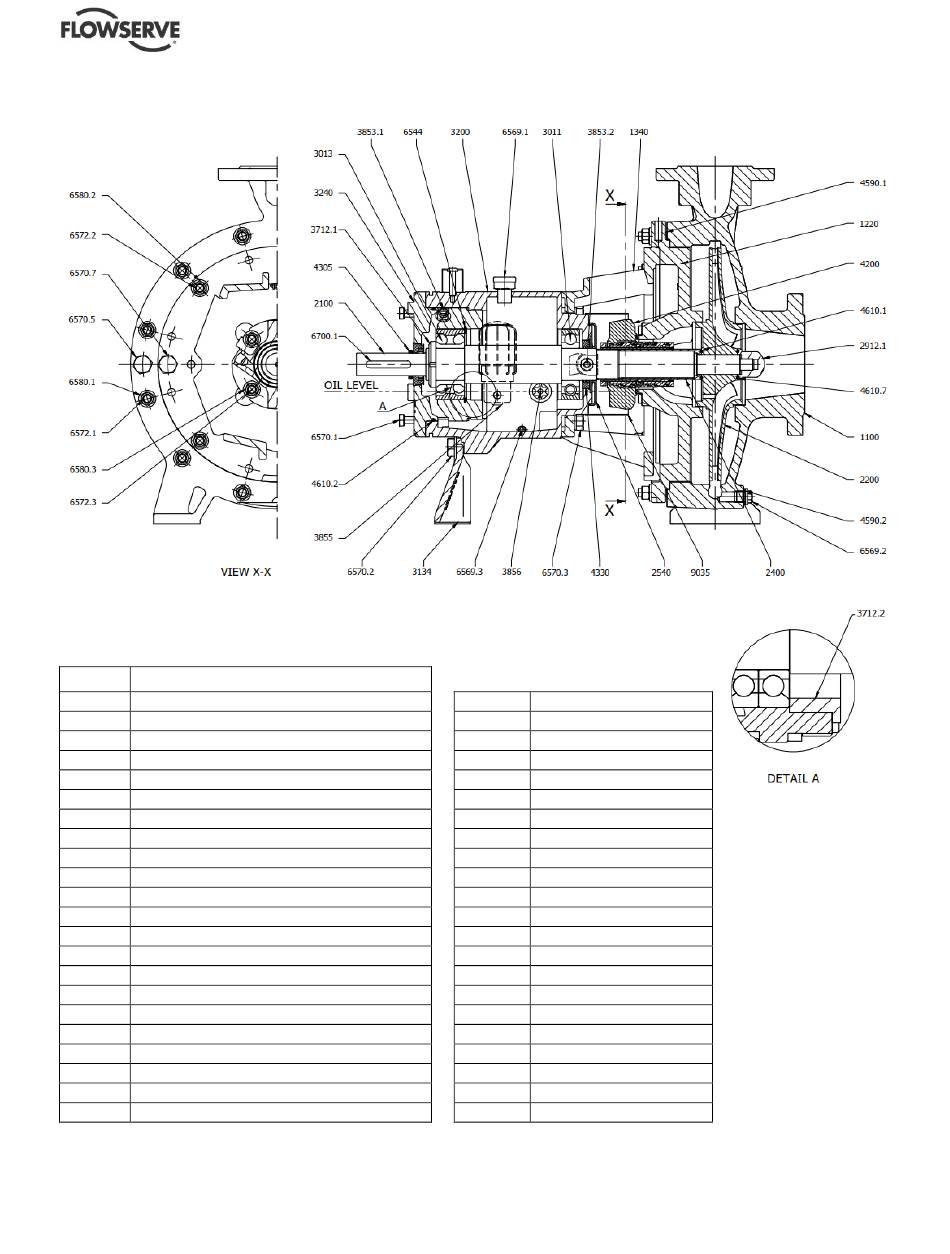

Figure 43 : Plan en coupe de la pompe de la roue fermée pour les tailles de pompe 315 et 400
8.1.8 Tableau 34 : Liste des pièces de la pompe roue fermée (CL)
Article Description
1100 Volute
1220 Couvercle
1340 Adaptateur
2100 Arbre
2200 Roue
2400 Chemise
2540 Déflecteur (liquide)
2912,1 Écrou de blocage de la roue
Roulement à billes radiales
3011
Roulement à billes de poussée
3013
Pied d'appui
3134
3200 Corps de palier
Boitier de roulement
3240
Ecrou de roulement
3712,1
Bague de blocage
3712,2
3853,1 Graisseurs (lubrification graisse uniquement) *
3853,2 Graisseurs (lubrification graisse uniquement) *
3855 Huileur à niveau constant *
3856 Indicateur d'huile
4200 Garniture mécanique
Bague d'étanchéité de l'arbre
4305
4330 Joint labyrinthe
Page 53 sur 67
DURCO MARK 3 ISO CADRE MONTÉ FRANÇAIS 26999933 05-20
Joint d'étanchéité
4590,1
Joint d'étanchéité *
4590,2
4610,1 Joint torique
4610,2 Joint torique
4610,7 Joint torique
6544 Circlip
6569,1 Bouchon (remplissage)
6569,2 Obturateur *
6569,3 Bouchon (magnétique)
6570,1 Vis
6570,2 Vis
6570,3 Vis
6570,5 Vis
6570,7 Vis
6572,1 Goujon
6572,2 Goujon
6572,3 Goujon
6580,1 Écrou
6580,2 Écrou
6580,3 Écrou
6700,1 Clavette
9035 Protection
* Option standard
