Caractéristiques du panneau arrière
Le panneau arrière permet d'accéder aux fonctions disponibles à l'arrière du serveur, tels que le bouton d'identification du système, les
prises de bloc d'alimentation, les connecteurs du bras de gestion des câbles, les supports de stockage iDRAC, les ports de carte d'interface
réseau (NIC), les ports USB et VGA. La plupart des ports de carte d'extension sont accessibles depuis le panneau arrière. Les blocs
d'alimentation remplaçables à chaud câblés sont accessibles depuis le panneau arrière.
Fonctions du panneau arrière avec bloc d'alimentation
redondant

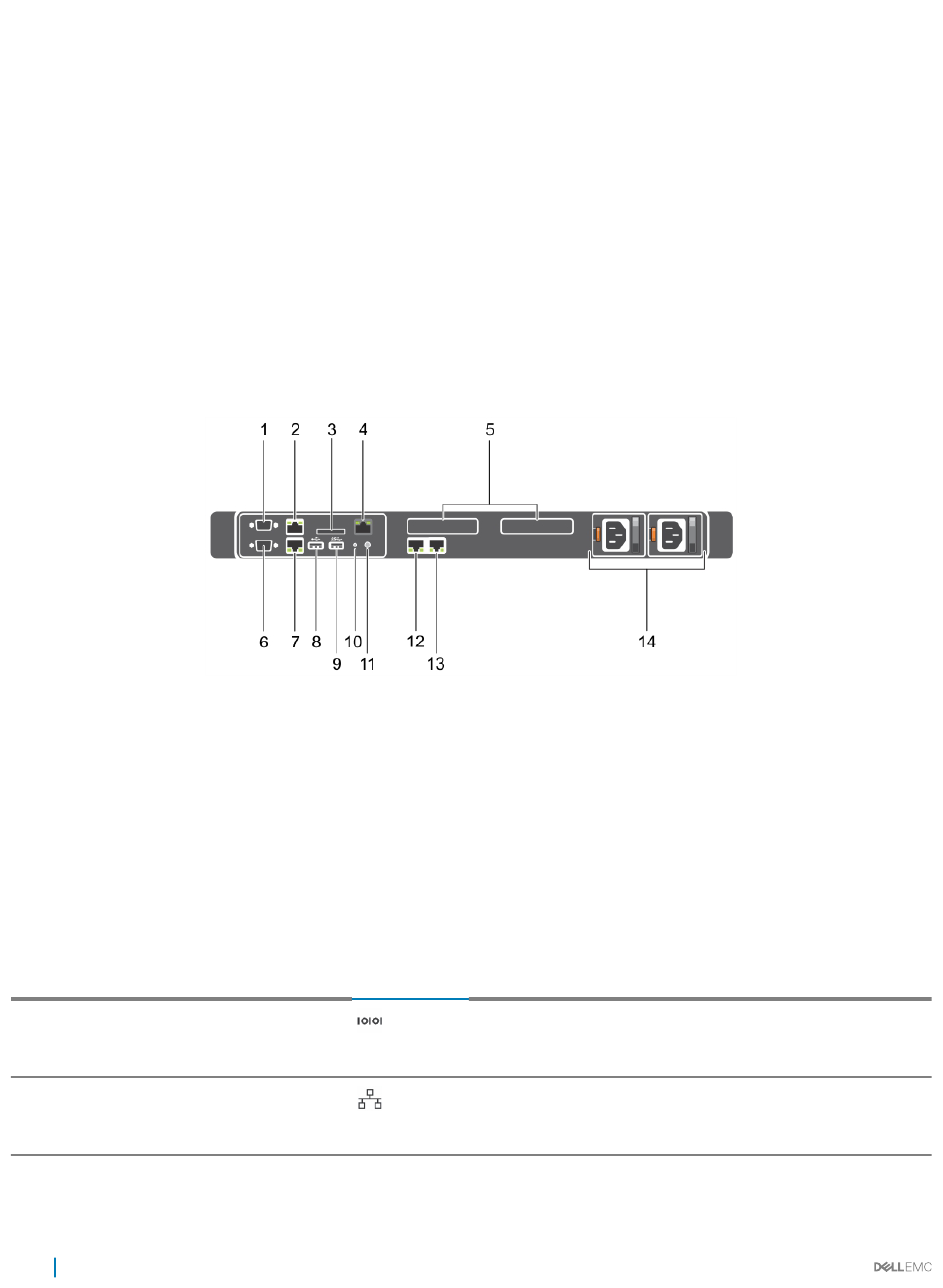

Figure 7. Fonctions du panneau arrière avec bloc d'alimentation redondant
1 Connecteur série
3 Logement de carte vFlash (en option)
5 Logements de cartes d'extension PCIe (2)
7 Connecteur Ethernet 2
9 Connecteur USB
11 Connecteur d'identification du système
13 Connecteur Ethernet 4
Tableau 6. Fonctions du panneau arrière avec bloc d'alimentation redondant
Élément Voyant, bouton ou connecteur
1 Connecteur série
2 Port Ethernet 1
18 Présentation du système Dell PowerEdge R430
2 Connecteur Ethernet 1
4 Port iDRAC (en option)
6 Connecteur vidéo
8 Connecteur USB
10 Bouton d'identification du système
12 Connecteur Ethernet 3
14 Bloc d'alimentation (PSU1 et PSU2)
Icon Description
Utilisez le port série pour connecter un périphérique série au
système. Pour plus d'informations sur le port série pris en charge,
reportez-vous à la section Spécifications techniques.
Utilisez le port Ethernet pour connecter les réseaux locaux (LAN) au
système. Pour plus d'informations sur les ports Ethernet pris en
charge, reportez-vous à la section Spécifications techniques.
