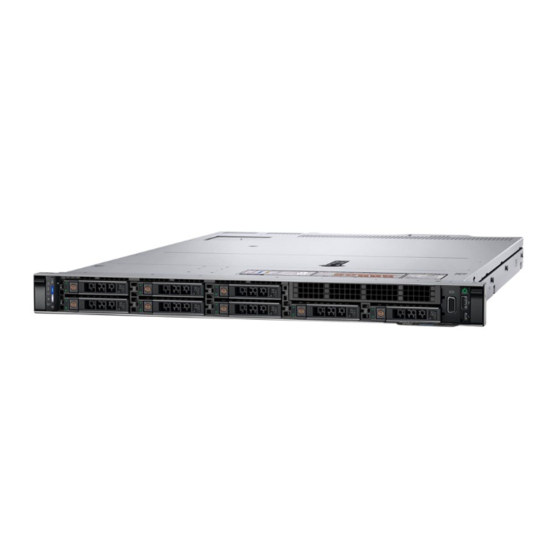

Dell EMC PowerEdge R450
Manuel d'installation et de maintenance
Numéro de pièce détachée: E74S
Type réglementaire: E74S001
Juillet 2021
Rév. A00

Publicité

Table des Matières
loading

Manuels Connexes pour Dell EMC PowerEdge R450

Sommaire des Matières pour Dell EMC PowerEdge R450

  • Page 1 Dell EMC PowerEdge R450 Manuel d’installation et de maintenance Numéro de pièce détachée: E74S Type réglementaire: E74S001 Juillet 2021 Rév. A00...
  • Page 2 © 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières Chapitre 1: À propos du présent document..................7 Chapitre 2: Présentation du système Dell EMC PowerEdge R450............8 Vue avant du système................................8 Vue arrière du système................................10 À l’intérieur du système............................... 12 Localisation du code de service express et du numéro de série..................12 Étiquette des informations système..........................
  • Page 4 Retrait d’un ventilateur..............................37 Installation d’un ventilateur............................38 Module du commutateur d’intrusion..........................39 Retrait du module du commutateur d’intrusion......................39 Installation du commutateur d’intrusion........................39 Disques....................................40 Retrait d’un cache de disque............................40 Installation d’un cache de disque..........................41 Retrait du support de disque............................41 Installation du support de disque dur.......................... 42 Retrait d’un disque dur installé...
  • Page 5 Retrait du module PERC avant à montage avant..................... 88 Installation du module PERC avant à montage avant....................89 Batterie du système................................90 Remise en place de la batterie du système.........................91 Clé USB interne (en option)...............................92 Retrait de la carte USB interne en option........................92 Installation de la carte USB interne..........................
  • Page 6 Codes des voyants du disque............................122 Utilisation des diagnostics du système..........................122 Diagnostics du système intégré Dell.......................... 122 Chapitre 8: Obtenir de l’aide......................124 Informations sur le service de recyclage ou de fin de vie..................... 124 Contacter Dell Technologies.............................124 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........124 QRL (Quick Resource Locator) pour système PowerEdge R450.................

  • Page 7: Chapitre 1: À Propos Du Présent Document

    À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les caractéristiques techniques, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...

  • Page 8: Chapitre 2: Présentation Du Système Dell Emc Poweredge R450

    Sauf indication contraire, toutes les instances de disques SAS et SATA sont appelés « disques » dans ce document. REMARQUE : Pour plus d’informations, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R450 sur la page de la documentation du produit.
  • Page 9 Appelée OpenManage Mobile (OMM), cette fonction permet de gérer le système à l’aide d’appareils mobiles. Utiliser OpenManage Mobile (OMM) avec l’iDRAC Quick Sync 2 permet de regrouper l’inventaire matériel ou firmware ainsi que Présentation du système Dell EMC PowerEdge R450...

  • Page 10: Vue Arrière Du Système

    Permet d’installer les disques pris en charge sur votre système. Pour plus d’informations sur les ports, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R450 sur la page de la documentation du produit. Vue arrière du système Figure 3.
  • Page 11 Pour plus d’informations sur les ports, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R450 sur la page de la documentation du produit. Présentation du système Dell EMC PowerEdge R450...

  • Page 12: À L'intérieur Du Système

    à l’iDRAC, l’étiquette d’informations contient également le mot de passe par défaut sécurisé iDRAC. Si vous avez opté pour iDRAC Quick Sync 2, l’étiquette d’informations contient également l’étiquette OpenManage Mobile (OMM), où les administrateurs peuvent configurer, surveiller et dépanner les serveurs PowerEdge. Présentation du système Dell EMC PowerEdge R450...

  • Page 13: Étiquette Des Informations Système

    L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié.
  • Page 14 Figure 7. Numéro de série express Figure 8. Légende des icônes Figure 9. Légende des icônes Figure 10. Comportement du voyant LED Présentation du système Dell EMC PowerEdge R450...
  • Page 15 Figure 11. Informations sur la mémoire Présentation du système Dell EMC PowerEdge R450...
  • Page 16 Figure 12. Informations sur le service - présentation du schéma électrique Présentation du système Dell EMC PowerEdge R450...
  • Page 17 Figure 13. Informations sur le service -présentation mécanique Présentation du système Dell EMC PowerEdge R450...

  • Page 18: Matrice De Compatibilité Rack Et De Dimensionnement Des Rails

    Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell EMC) disponible sur...
  • Page 19 ● Plage d’ajustement des rails pour différents types de brides de montage de rack ● Profondeur des rails avec et sans accessoires de gestion des câbles ● Types de racks supportés pour différents types de brides de montage de rack. Présentation du système Dell EMC PowerEdge R450...

  • Page 20: Chapitre 3: Installation Et Configuration Initiales Du Système

    Pour plus d’informations sur la gestion des paramètres de base et des fonctionnalités du système, reportez-vous au Guide de référence de l’UEFI et du BIOS pour le serveur Dell EMC PowerEdge R450 sur la page de la documentation du produit.

  • Page 21: Options De Connexion À L'idrac

    Guide de l’utilisateur de Dell OpenManage Deployment Toolkit disponible à l’adresse https://www.dell.com/ openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur https://www.dell.com/idracmanuals pour un guide de l’utilisateur de l’iDRAC spécifique, accédez à https://www.dell.com/poweredgemanuals >...

  • Page 22: Ressources D'installation Du Système D'exploitation

    Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le firmware depuis le site de support Dell. Pour plus d’informations sur le firmware de téléchargement, consultez la section Téléchargement des pilotes et du firmware.

  • Page 23: Options De Téléchargement Et D'installation Des Pilotes Du Système D'exploitation

    Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à...

  • Page 24: Chapitre 4: Validation De La Configuration Minimale Pour Le Post Et De La Configuration De Gestion Des Système

    POST et de la configuration de gestion des système Cette section décrit la validation de la configuration matérielle minimale pour le POST et de la configuration de gestion des système du système Dell EMC. Sujets : • Configuration minimale pour l’auto-test au démarrage (POST) •...

  • Page 25: Messages D'erreur

    Tableau 8. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte flottante correspondance la plus proche détectée.
  • Page 26 Tableau 10. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 1. Débranchez l’alimentation d’entrée. 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité...

  • Page 27: Chapitre 5: Installation Et Retrait Des Composants Du Système

    Installation et retrait des composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...

  • Page 28: Avant D'intervenir À L'intérieur De Votre Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 29: Panneau Avant (En Option)

    ● Pointe en plastique ● Tournevis plat 1/4 pouce ● Bracelet antistatique connecté à une prise de terre ● Tapis antistatique Vous devez être muni des outils suivants pour assembler les câbles pour un bloc d’alimentation CC : ● Pince AMP 90871-1 ou équivalent ●...

  • Page 30: Installation Du Panneau Avant

    Figure 15. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 31: Capot Du Système

    Figure 16. Installation du panneau avant avec l’écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3.

  • Page 32: Installation Du Capot Du Système

    Figure 17. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...

  • Page 33: Cache Du Fond De Panier De Disques

    Figure 18. Installation du capot du système Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 34: Installation Du Capot Du Fond De Panier De Disques

    Figure 19. Retrait du capot du fond de panier de disques Étapes suivantes Remettez en place le cache du fond de panier. Installation du capot du fond de panier de disques Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 35 Figure 20. Installation du capot du fond de panier de disques Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...

  • Page 36: Carénage D'aération

    Carénage d’aération Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 37: Ventilateurs De Refroidissement

    Figure 22. Installation du carénage d’aération Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Ventilateurs de refroidissement Retrait d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 38: Installation D'un Ventilateur

    Figure 23. Retrait d’un ventilateur Étapes suivantes Remplacez un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Étapes 1.

  • Page 39: Module Du Commutateur D'intrusion

    Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Module du commutateur d’intrusion Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module du commutateur d’intrusion Prérequis 1.

  • Page 40: Disques

    Étapes 1. Alignez et insérez le module du commutateur d’intrusion jusqu’à ce qu’il soit correctement inséré dans le logement situé sur le système. 2. À l’aide du tournevis cruciforme nº 1, serrez la vis fixant le module du commutateur d’intrusion. 3.

  • Page 41: Installation D'un Cache De Disque

    Figure 27. Retrait d’un cache de disque Étapes suivantes Installez un disque remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.

  • Page 42: Installation Du Support De Disque Dur

    PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge l’installation de disques.

  • Page 43: Retrait D'un Disque Dur Installé De Son Support

    REMARQUE : Assurez-vous que la poignée de dégagement du support de disque est en position ouverte avant d’insérer le support dans le logement. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.

  • Page 44: Installation Du Disque Dans Le Support De Disque

    Figure 31. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 45: Lecteur Optique (En Option)

    Figure 32. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Lecteur optique (en option) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du lecteur optique Les procédures de retrait d’un lecteur optique et d’un cache de lecteur optique sont identiques. Prérequis 1.

  • Page 46: Installation Du Lecteur Optique

    Figure 33. Retrait du lecteur optique Étapes suivantes Réinstallez le lecteur optique. REMARQUE : Les caches doivent être installés dans les logements de lecteur optique vides pour conserver la certification FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.

  • Page 47: Fond De Panier De Disque

    Figure 34. Installation du lecteur optique 3. Branchez les câbles d’alimentation et de données sur les connecteurs situés la carte système. Étapes suivantes 1. S’il a été retiré, installez le panneau avant. Installez le capot du fond de panier de disques.

  • Page 48: Retrait Du Fond De Panier

    Figure 36. Fond de panier de 8 disques de 2,5 pouces 1. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte PIB) Retrait du fond de panier Prérequis PRÉCAUTION : Pour éviter d’endommager les disques et le fond de panier, retirez les disques du système avant de retirer le fond de panier.

  • Page 49: Installation Du Fond De Panier De Disque

    Figure 37. Retrait du fond de panier Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
  • Page 50 Figure 38. Installation du fond de panier de disque Étapes suivantes 1. Rebranchez tous les câbles au fond de panier. 2. Installez tous les disques. Installez le carénage d’aération. Installez le cache du fond de panier. 5. Suivez la procédure décrite dans Après une intervention à...

  • Page 51: Acheminement Des Câbles

    Acheminement des câbles Figure 39. Routage des câbles : fond de panier pour 8 disques SAS ou SATA de 2,5 pouces avec carte de montage Butterfly et carte de montage BOSS et SNAPI Tableau 12. Description des connecteurs pour le fond de panier pour 8 disques SAS ou SATA de 2,5 pouces avec carte de montage Butterfly et carte de montage BOSS et SNAPI À...
  • Page 52 Figure 40. Routage des câbles : fond de panier pour 4 disques SAS ou SATA de 3,5 pouces avec lecteur optique, carte de montage Butterfly et carte de montage BOSS et SNAPI Tableau 13. Description des connecteurs pour le fond de panier pour 4 disques SAS ou SATA de 3,5 pouces avec lecteur optique, carte de montage Butterfly et carte de montage BOSS et SNAPI À...

  • Page 53: Mémoire Système

    Tableau 14. Description des connecteurs pour le fond de panier pour 4 disques SATA de 3,5 pouces avec lecteur optique, carte de montage Butterfly et carte de montage BOSS et SNAPI À BP_PWR_1 (connecteur d’alimentation du fond de panier) SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_DST_SA1 (connecteur SATA du fond de panier, marquage du SL9_PCH_SA1 (connecteur de signal de la carte système, câble BP SA1)

  • Page 54: Consignes Générales Pour L'installation Des Modules De Mémoire

    Tableau 16. Tableau des mémoires prises en charge Type de Rang Capacité Tension nominale et vitesse de Vitesse de module DI la mémoire DIMM fonctionnement des barrettes DIMM par canal (DPC) Barrette 8 Go DDR4 (1,2 V), 2 933 MT/s 2 933 MT/s RDIMM 16 Go/32 Go/64 Go...

  • Page 55: Retrait D'un Module De Mémoire

    ● Occupez huit modules de mémoire identiques par processeur (un module DIMM par canal) en même temps pour optimiser les performances. REMARQUE : Les modules de mémoire identiques sont des modules DIMM présentant une capacité et des spécifications électriques identiques pouvant provenir de différents fournisseurs. Retrait d’un module de mémoire Prérequis 1.

  • Page 56: Installation D'un Module De Mémoire

    Installation d’un module de mémoire Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. Étapes 1. Localisez le socket de module de mémoire approprié. PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à...

  • Page 57: Module Du Processeur Et Du Dissipateur De Chaleur

    Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la configuration système >...
  • Page 58 Figure 45. Desserrage des vis et réglage des câbles anti-inclinaison en position déverrouillée. 3. Retirez le module processeur et dissipateur de chaleur (PHM) du système et mettez de côté le PHM en orientant le processeur vers le haut. Figure 46. Retrait d’un module de processeur et de dissipateur de chaleur Étapes suivantes Retirez le processeur du module processeur et dissipateur de chaleur.

  • Page 59: Retrait Du Processeur Du Module De Processeur Et De Dissipateur De Chaleur

    Retrait du processeur du module de processeur et de dissipateur de chaleur Prérequis AVERTISSEMENT : Retirez le processeur du module processeur et dissipateur de chaleur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 60 Figure 48. Alignement des repères de la broche 1 du processeur sur le plateau REMARQUE : Assurez-vous que le levier de dégagement du TIM revienne à sa position d’origine. 4. À l’aide de votre pouce et de votre index, tenez d’abord la patte de dégagement du support au niveau du connecteur de la broche 1, tirez sur l’extrémité...

  • Page 61: Installation Du Processeur Dans Un Module De Processeur Et De Dissipateur De Chaleur

    Installation du processeur dans un module de processeur et de dissipateur de chaleur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Étapes 1.
  • Page 62 Figure 51. Appuyez sur les quatre côtés du support. 4. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. 5. Utilisez la seringue de graisse thermique fournie avec le kit du processeur pour appliquer la graisse sous la forme d’une fine spirale sur la partie inférieure du dissipateur de chaleur.
  • Page 63 Figure 53. Retrait du film de protection du matériau d’interface thermique (TIM) 7. Placez le dissipateur de chaleur sur le processeur, puis appuyez sur le dissipateur de chaleur jusqu’à ce que le support se verrouille au niveau des quatre coins. PRÉCAUTION : N’appuyez pas sur les ailettes du dissipateur de chaleur pour éviter de les endommager.

  • Page 64: Installation Du Module Du Processeur Et Du Dissipateur De Chaleur

    Figure 54. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de processeur et du dissipateur de chaleur. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du module du processeur et du dissipateur de chaleur Prérequis PRÉCAUTION :...
  • Page 65 Figure 55. Installation du processeur et du dissipateur de chaleur (PHM) 3. Réglez les câbles anti-inclinaison en position verrouillée (position vers l’extérieur), puis à l’aide du tournevis Torx #T30, serrez les vis (8 po-lbf) sur le dissipateur de chaleur dans l’ordre ci-dessous : a.

  • Page 66: Cartes D'extension Et Cartes De Montage Pour Carte D'extension

    Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell EMC PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell EMC PowerEdge) à l’adresse www.dell.com/poweredgemanuals.
  • Page 67 Tableau 18. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements Processeur de Hauteur Longueur Largeur du montage pour PCIe contrôle logement carte d’extension Processeur 2 Profil bas Demi-longueur Configuration 4 Processeur 1 Profil bas Demi-longueur avec 1 compact Configuration 5 avec 0x LP...
  • Page 68 Tableau 19. Configuration 0 : R1 Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Intel (NIC : 100 Gb) Mellanox (NIC : 100 Gb) Broadcom (NIC : 25 Gb) Intel (NIC : 25 Gb)
  • Page 69 Subsystem S1 Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) Tableau 21. Configuration 4 : R1 Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Installation et retrait des composants du système...
  • Page 70 Broadcom (OCP : 1 Gb) Logement intégré Intel (OCP : 1 Gb) Logement intégré Adaptateur PERC Dell externe Module Dell Boot Optimized Storage Logement intégré Subsystem S1 Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) Tableau 22. Configuration 5 : sans carte de montage Type de carte Priorité...

  • Page 71: Retrait Des Cartes De Montage Pour Carte D'extension

    Logement intégré Broadcom (OCP : 1 Gb) Logement intégré Intel (OCP : 1 Gb) Logement intégré Module Dell Boot Optimized Storage Logement intégré Subsystem S1 Retrait des cartes de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 72: Installation Des Cartes De Montage Pour Carte D'extension

    Figure 61. Retrait de la carte de montage 2c Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 73 Figure 62. Installation de la carte de montage 1 2. Pour la carte de montage 2c, soulevez les loquets bleus, et, en tenant les ergots, alignez la carte de montage pour carte d’extension avec le connecteur et la broche de guidage située sur la carte système. Abaissez la carte de montage pour cartes d’extension jusqu’à ce que son connecteur soit complètement enclenché.

  • Page 74: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension

    Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 75: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension

    REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques empêchent également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à l’intérieur du système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes.
  • Page 76 Étapes 1. Tirez et soulevez le verrou du loquet de fixation de la carte d’extension pour l’ouvrir. 2. Si applicable, retirez la plaque de recouvrement. REMARQUE : Rangez la plaque de recouvrement en vue d’une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d’extension vides pour assurer l’homologation FCC du système.

  • Page 77: Port Série Com (En Option)

    : la nouvelle carte est automatiquement mise à jour en reprenant le firmware et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, consultez le document Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) sur https://www.dell.com/idracmanuals. Port série COM (en option) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance.

  • Page 78: Retrait Du Port Série Com

    Retrait du port série COM Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. Étapes Soulevez la carte de montage pour carte d’extension (carte de montage 1, carte de montage 2c) et débranchez le câble du port série COM de son connecteur situé...

  • Page 79: Installation Du Port Série Com

    Figure 73. Installation du cache PCIe Étapes suivantes Réinstallez le port série COM. Installation du port série COM Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 80: Carte Boss S1 (En Option)

    2. Faites glisser le port série COM dans la carte de montage pour carte d’extension et verrouillez-le. 3. Connectez le câble du port série COM au port série. Figure 75. Installation du port série COM Étapes suivantes Installez la carte de montage pour carte d’extension.

  • Page 81: Installation De La Carte De Montage Boss M.2

    Figure 76. Retrait de la carte de montage BOSS M.2 Étapes suivantes Remettez en place la carte de montage BOSS M.2. Installation de la carte de montage BOSS M.2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 82: Retrait De La Carte Boss M.2 De La Carte De Montage Boss M.2

    Figure 77. Installation de la carte de montage BOSS M.2 Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait de la carte BOSS M.2 de la carte de montage BOSS M.2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 83: Installation D'une Carte Boss M.2 Dans La Carte De Montage Boss M.2

    Figure 78. Retrait de la carte BOSS M.2 de la carte de montage BOSS M.2 Étapes suivantes Le cas échéant, installez une carte BOSS dans la carte de montage BOSS M.2. Installation d’une carte BOSS M.2 dans la carte de montage BOSS M.2 Prérequis 1.

  • Page 84: Retrait Du Module Ssd M.2

    Figure 79. Installation d’une carte BOSS M.2 dans la carte de montage BOSS M.2 Étapes suivantes 1. Le cas échéant, installez la carte de montage BOSS M.2. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.

  • Page 85: Installation Du Module Ssd M.2

    Figure 80. Retrait du module SSD M.2 Étapes suivantes 1. Le cas échéant, installez la carte BOSS M.2 dans la carte de montage BOSS M.2. 2. Le cas échéant, installez la carte de montage BOSS M.2. Installation du module SSD M.2 Prérequis 1.

  • Page 86: Carte Ocp (En Option)

    Figure 81. Installation du module SSD M.2 Étapes suivantes 1. Le cas échéant, installez la carte BOSS M.2 dans la carte de montage BOSS M.2. 2. Le cas échéant, installez la carte de montage BOSS M.2. 3. Suivez la procédure décrite dans Après une intervention à...

  • Page 87: Installation De La Carte Ocp

    Figure 82. Retrait de la carte OCP Étapes suivantes Replacez la carte OCP. Installation de la carte OCP Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 88: Module Perc Avant À Montage Avant

    2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Module PERC avant à montage avant Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module PERC avant à montage avant Prérequis 1.

  • Page 89: Installation Du Module Perc Avant À Montage Avant

    Figure 85. Retrait du module PERC avant à montage avant pour un système à 8 disques de 2,5 pouces Étapes suivantes Réinstallez le module PERC avant à montage avant. Installation du module PERC avant à montage avant Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 90: Batterie Du Système

    Figure 86. Installation du module PERC avant à montage avant pour un système à 4 disques de 3,5 pouces Figure 87. Installation du module PERC avant à montage avant pour un système à 8 disques de 2,5 pouces Étapes suivantes 1.

  • Page 91: Remise En Place De La Batterie Du Système

    Remise en place de la batterie du système Prérequis AVERTISSEMENT : Un risque d’explosion de la nouvelle pile existe si cette dernière n’est pas correctement installée. Remplacez la pile uniquement par la même ou de type équivalent recommandé par le fabricant. Débarrassez-vous des piles usagées selon les instructions du fabricant.

  • Page 92: Clé Usb Interne (En Option)

    Figure 89. Installation de la pile du système Étapes suivantes 1. Le cas échéant, installez la carte de montage pour carte d’extension et connectez les câbles à la ou aux cartes d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.

  • Page 93: Installation De La Carte Usb Interne

    Figure 90. Retrait de la carte USB interne Étapes suivantes Réinstallez la carte USB interne. Installation de la carte USB interne Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...

  • Page 94: Module Vga

    Figure 91. Installation de la carte USB interne Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 2. Lors du démarrage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé...

  • Page 95: Installation Du Module Vga

    Figure 92. Retrait du module VGA Étapes suivantes Remettez en place le module VGA. Installation du module VGA Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 96: Bloc D'alimentation

    à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Fonctionnalité de disque de secours Votre système prend en charge la fonctionnalité...

  • Page 97: Retrait Du Cache Du Bloc D'alimentation

    Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 98: Retrait D'un Bloc D'alimentation

    4. Détachez et soulevez le bras de gestion des câbles (en option), s’il gêne le retrait du bloc d’alimentation. Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https://www.dell.com/ poweredgemanuals.

  • Page 99: Installation D'un Bloc D'alimentation

    1. Si vous avez débloqué le bras de gestion des câbles, réenclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.

  • Page 100: Carte Intercalaire D'alimentation

    Carte intercalaire d’alimentation Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait de la carte intercalaire d’alimentation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...

  • Page 101: Carte Système

    2. À l’aide d’un tournevis cruciforme nº 2, serrez les vis pour fixer la PIB au système. Figure 99. Installation de la carte intercalaire d’alimentation 3. Rebranchez tous les câbles nécessaires. Étapes suivantes Installez le bloc d’alimentation. Installez le carénage d’aération.

  • Page 102: Installation De La Carte Système

    Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système en retirant la carte système du système. Étapes 1. À l’aide du support de la carte système, faites glisser la carte système vers l’avant du boîtier. 2.
  • Page 103 TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, consultez Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://www.dell.com/idracmanuals. 5. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.

  • Page 104: Module Tpm (Trusted Platform Module)

    Restauration du système à l’aide de la fonctionnalité de restauration facile La fonction de restauration facile vous permet de restaurer votre numéro de série, votre licence, la configuration UEFI et les données de configuration du système après un remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.

  • Page 105: Initialisation Du Tpm Pour Utilisateurs

    À propos de cette tâche PRÉCAUTION : Une fois le module plug-in TPM installé, il est lié de manière cryptographique à cette carte système. Au moment du démarrage du système, toute tentative de retrait d’un module d’extension TPM annule la liaison cryptographique ;...

  • Page 106: Initialisation Du Module Tpm 1.2 Pour Utilisateurs

    Initialisation du module TPM 1.2 pour utilisateurs Étapes 1. Lors de l’amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité des systèmes.

  • Page 107: Installation Du Panneau De Configuration Gauche

    Figure 103. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configuration gauche. Installation du panneau de configuration gauche Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...

  • Page 108: Retrait Du Panneau De Configuration Droit

    Figure 104. Installation du panneau de configuration gauche Étapes suivantes Installez le carénage d’aération. Installez le cache du fond de panier. Installez le panneau avant. 4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du panneau de configuration droit Prérequis 1.

  • Page 109: Installation Du Panneau De Configuration Droit

    Figure 105. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
  • Page 110 Figure 106. Installation du panneau de configuration droit Étapes suivantes Installez le carénage d’aération. Installez le cache du fond de panier. Installez le panneau avant. 4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...

  • Page 111: Chapitre 6: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Cette section fournit des informations essentielles et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.

  • Page 112: Paramètres Des Cavaliers De La Carte Système

    4. Connecteur OCP NIC 3.0 5. Connecteur TPM 6. Connecteur IDSDM ou USB interne 7. Port série 8. Logement de la carte de montage BOSS (PCH) 9. VGA avant 10. Cavalier 11. Connecteur de la carte de montage 1 (processeur 1) 12.
  • Page 113 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 114: Chapitre 7: Diagnostics Du Système Et Codes Des Voyants

    Diagnostics du système et codes des voyants Cette section décrit les voyants de diagnostic sur le panneau avant du système qui affichent l’état au démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...

  • Page 115: Codes Des Voyants D'intégrité Du Système Et D'id Du Système

    Tableau 24. Description des voyants LED d’état (suite) Icône Description État Action corrective ● La circulation d’air externe est bloquée. Si le problème persiste, reportez-vous à la section Obtention d’aide. Voyant électrique Le voyant clignote en orange si Consultez le journal des événements système ou les le système rencontre une erreur messages système relatifs au problème spécifique.

  • Page 116: Codes Indicateurs Idrac Quick Sync 2

    être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.

  • Page 117: Codes Du Voyant Led Idrac Direct

    à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..

  • Page 118: Affichage De L'écran D'accueil

    LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..

  • Page 119: Menu Affichage

    Menu Affichage REMARQUE : Si vous sélectionnez une option dans le menu View (Affichage), vous devez confirmer l’option avant de passer à l’étape suivante. Tableau 30. Menu Affichage Option Description IP iDRAC Affiche les adresses IPv4 ou IPv6 de l’iDRAC9. Les adresses sont notamment : DNS (Principale et Secondaire), Passerelle, IP et Sous-réseau (IPv6 ne comporte pas de sous- réseau).

  • Page 120: Codes Du Voyant Du Bloc D'alimentation

    Codes du voyant du bloc d’alimentation Les blocs d’alimentation secteur ont une poignée translucide éclairée qui joue le rôle de LED. Cette LED indique la présence de courant ou si une panne de courant est survenue. Figure 112. LED d’état du bloc d’alimentation CA 1.
  • Page 121 Tableau 32. Codes du voyant d’état du bloc d’alimentation CA (suite) Codes du voyant d’alimentation État d’alimentation dont la LED clignote. Le remplacement d’un bloc d’alimentation pour créer une paire cohérente peut générer une condition d’erreur et l’arrêt inattendu du système. Pour modifier une configuration de sortie haute tension par une configuration de sortie basse tension (et inversement), vous devez éteindre le système.

  • Page 122: Codes Des Voyants Du Disque

    Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
  • Page 123 ● Afficher des messages d’état qui indiquent si les tests ont abouti ● Afficher des messages d’erreur qui indiquent les problèmes détectés au cours des tests Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes 1.

  • Page 124: Chapitre 8: Obtenir De L'aide

    Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...

  • Page 125: Qrl (Quick Resource Locator) Pour Système Poweredge R450

    Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème.

  • Page 126: Chapitre 9: Ressources De Documentation

    Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
  • Page 127 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
