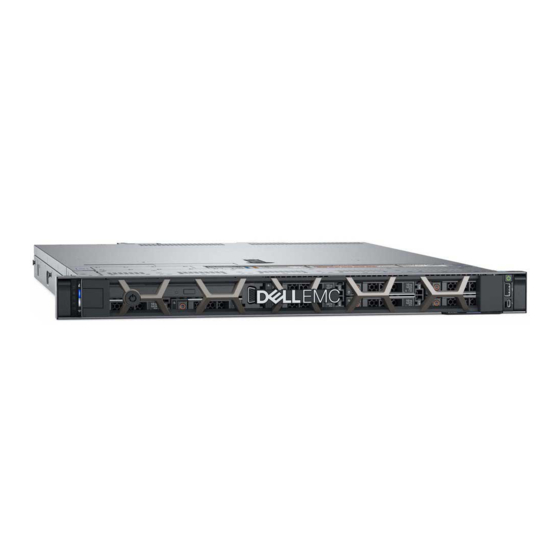

Dell EMC PowerEdge R440
Manuel d'installation et de maintenance
Modèle réglementaire: E45S Series
Type réglementaire: E45S001

Publicité

Table des Matières
loading

Manuels Connexes pour Dell EMC PowerEdge R440

Sommaire des Matières pour Dell EMC PowerEdge R440

  • Page 1 Dell EMC PowerEdge R440 Manuel d’installation et de maintenance Modèle réglementaire: E45S Series Type réglementaire: E45S001...

  • Page 2: Remarques, Précautions Et Avertissements

    © 2017 - 2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières 1 Présentation générale du serveur Dell EMC PowerEdge R440................8 Vue avant du système............................... 8 Vue du panneau de commande gauche........................10 Vue du panneau de commande droit........................13 Vue arrière du système..............................15 Codes des voyants des disques............................16 Codes des voyants de carte réseau..........................17...
  • Page 4 Détails de la configuration système......................... 39 BIOS du système................................39 Utilitaire de configuration iDRAC..........................62 Device Settings (Paramètres du périphérique)...................... 63 Dell Lifecycle Controller..............................63 Gestion intégrée du système............................ 63 Boot Manager (Gestionnaire d’amorçage)........................63 Affichage du Gestionnaire d'amorçage........................63 Menu principal du Gestionnaire d’amorçage......................64 Menu d'amorçage unique............................64...
  • Page 5 Retrait du commutateur d’intrusion......................... 78 Installation du commutateur d’intrusion........................78 Disques....................................79 Retrait d’un cache de disque............................ 79 Installation d’un cache de disque..........................80 Retrait d’un disque de 2,5 pouces d’un adaptateur de disque de 3,5 pouces.............81 Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces........82 Retrait d’un adaptateur de disque de 3,5 pouces installé...
  • Page 6 Diagnostics du système intégré Dell..........................155 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........155 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller........155 Commandes du diagnostic du système......................... 156 8 Cavaliers et connecteurs..........................157 Connecteurs et cavaliers de la carte système......................
  • Page 7 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL).......... 161 Quick Resource Locator (QRL) pour le serveur PowerEdge R440..............162 Réception prise en charge automatique avec SupportAssist .................. 162 Table des matières...

  • Page 8: Présentation Générale Du Serveur Dell Emc Poweredge R440

    La vue avant indique les fonctionnalités disponibles à l’avant du système. Figure 1. Vue avant du système à 8 disques de 2,5 pouces Figure 2. Vue avant du système à 4 disques de 3,5 pouces Présentation générale du serveur Dell EMC PowerEdge R440...
  • Page 9 Elle regroupe l’inventaire du matériel et des micrologiciels et diverses informations de diagnostic et d’erreur de niveau système, qui peuvent permettre de dépanner le système. Pour plus d’informations, voir le document Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l’iDRAC) disponible sur Dell.com/idracmanuals.

  • Page 10: Vue Du Panneau De Commande Gauche

    Quick système. Vous pouvez accéder à l'inventaire du système, aux Sync 2 sans fil est journaux Dell Lifecycle Controller ou aux journaux système et à l'état disponible d'intégrité du système, mais aussi configurer l'iDRAC, le BIOS et les uniquement avec paramètres de mise en réseau.
  • Page 11 Redémarrez le système. Mettez à jour tous les pilotes carte PCIe rencontre une erreur. requis pour la carte PCIe. Réinstallez la carte. Si le problème persiste, reportez-vous à la section Obtention d’aide. Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 12: Codes Des Voyants D'intégrité Du Système Et Id Du Système

    événements système ou le panneau LCD, si disponible sur le cadre, des messages d’erreur spécifiques. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur Dell.com/openmanagemanuals >...

  • Page 13: Vue Du Panneau De Commande Droit

    Indique que le matériel Quick Sync 2 de Redémarrez le système. Si le problème persiste, voir la l’iDRAC ne répond pas correctement. section Obtention d’aide. Vue du panneau de commande droit Figure 8. Panneau de commande droit Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 14: Codes Du Voyant D'idrac Direct

    Tableau 7. Codes du voyant d’iDRAC Direct Codes du voyant d’iDRAC État Direct Vert fixe pendant deux Indique que l’ordinateur portable est connecté. secondes Vert clignotant (allumé Indique que l’ordinateur portable connecté est reconnu. pendant deux secondes Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 15: Vue Arrière Du Système

    Utilisez le port réseau dédié iDRAC9 pour accéder de façon sécurisée à Port iDRAC9 Enterprise l’iDRAC intégré sur un réseau de gestion distinct. Voir le Guide d’utilisation de l’IDRAC (Integrated Dell Remote Access Controller) à l’adresse Dell.com/idracmanuals. Ports Ethernet (2) Utilisez les ports Ethernet pour connecter des réseaux locaux (LAN) au...

  • Page 16: Codes Des Voyants Des Disques

    Chaque support de disque est muni d’un voyant d’activité et d’un voyant d’état. Les voyants indiquent des informations sur l’état du disque. Le voyant d’activité indique si le disque est en cours d’utilisation. Le voyant LED d'état indique la condition de l'alimentation du lecteur. Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 17: Codes Des Voyants De Carte Réseau

    Chaque carte réseau à l’arrière du système est dotée de voyants qui fournissent des informations sur l’activité et l’état du lien. Le voyant d’activité indique si des données sont circuler à la carte réseau, et si le lien voyant LED indique la vitesse du réseau connecté. Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 18: Codes Du Voyant Du Bloc D'alimentation

    Les blocs d’alimentation CA sont dotés d’une poignée translucide éclairée qui joue le rôle de voyant. Il indique la présence de courant ou si une panne de courant est survenue. Figure 13. Voyant d’état du bloc d’alimentation CA Voyant/poignée d’état du bloc d’alimentation CA Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 19: Écran Lcd

    L'écran LCD peut être utilisé pour configurer ou afficher l'adresse IP iDRAC du système. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur dell.com/esmmanualsOpenManage software.

  • Page 20: Affichage De L'écran D'accueil

    Dans l’écran Home (Accueil), appuyez sur le bouton Select (Sélectionner) pour accéder au menu principal. Menu Setup (Configuration) REMARQUE : Si vous sélectionnez une option dans le menu Setup (Configuration), vous devez confirmer l'option avant de passer à l'étape suivante. Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 21: Menu View (Affichage)

    Les informations peuvent également se trouver sur une étiquette située sur le châssis du système. Le numéro de série Mini Enterprise (EST) se trouve sur l’arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent.
  • Page 22 Figure 15. Localisation du numéro de série de votre système Plaquette d’information (vue avant) Plaquette d’information (vue arrière) OpenManage Mobile (OMM) étiquette Adresse MAC d'iDRAC et de l'iDRAC mot de passe sécurisé étiquette Numéro de série Présentation générale du serveur Dell EMC PowerEdge R440...

  • Page 23: Ressources De Documentation

    Gestion de votre système Pour plus d’informations sur le logiciel de gestion Dell.com/openmanagemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
  • Page 24 User’s Guide (Guide d’utilisation de Dell EMC SupportAssist pour les entreprises). Pour comprendre les fonctionnalités de Dell Dell.com/idracmanuals Lifecycle Controller, voir le Dell Lifecycle Controller User’s Guide (Guide d’utilisation du Dell Life Cycle Controller). Pour plus d’informations sur les programmes Dell.com/openmanagemanuals partenaires d’Enterprise Systems Management, voir les documents de gestion des systèmes...

  • Page 25: Caractéristiques Techniques

    Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du système • Poids du châssis • Spécifications du processeur • Spécifications PSU • Spécifications de la batterie système • Caractéristiques du bus d’extension •...

  • Page 26: Dimensions Du Système

    Dimensions du système Figure 16. Dimensions du système PowerEdge R440 Tableau 14. Dimensions du système PowerEdge R440 Za (avec le Za (sans le cadre) cadre) x 4 et x 10 = 482,0 mm 434,0 mm 42,8 mm 35,84 mm 22 mm x 4 et x 10 = 657,25 mm (18,97 pouces)

  • Page 27: Spécifications Du Processeur

    informations Poids maximal (avec tous les disques et disques SSD) Système à 10 disques de 2,5 pouces 16,8 kg (37 lb) Spécifications du processeur Le système PowerEdge R440 prend en charge jusqu’à deux processeurs de la gamme Intel Xeon Scalable. Spécifications PSU Le système PowerEdge R440 prend en charge les blocs d’alimentation (PSU) CA suivants.

  • Page 28: Caractéristiques Du Contrôleur De Stockage

    Tableau 18. Spécifications de la mémoire Supports de barrette de Capacité mémoire RAM minimale RAM maximale mémoire Seize à 288 broches • Mémoire DDR4 RDIMM une, • 4 Go avec un processeur • Jusqu’à 256 Go avec un deux ou quatre rangées de 8, processeur •...

  • Page 29: Connecteur Série

    1440 x 900 8, 16, 32 Spécifications environnementales REMARQUE : Pour en savoir plus sur les mesures environnementales liées à différentes configurations particulières, rendez-vous sur Dell.com/environmental_datasheets. Tableau 21. Spécifications de température Température Spécifications Stockage De -40 °C à 65 °C (de -40 °F à 149 °F) En fonctionnement continu (pour une altitude de moins de De 10 °C à...
  • Page 30 Température Spécifications Fresh Air Pour plus d'informations sur l'air frais, voir la section « Température étendue de fonctionnement ». Gradient de température maximal (en fonctionnement et 20°C/h (68°F/h) en entreposage) Tableau 22. Spécifications d'humidité relative Humidité relative Spécifications Stockage 5 % à 95 % d’humidité relative et point de condensation maximal de 33 °C (91 °F).

  • Page 31: Caractéristiques De Contamination De Particules Et Gazeuse

    Caractéristiques de contamination de particules et gazeuse Le tableau suivant définit les limitations qui permettent d’éviter les dommages ou les pannes de l’équipement causés par des particules ou une contamination gazeuse. Si les niveaux de pollution particulaire ou gazeuse dépassent les limitations indiquées et causent des dommages ou une panne matérielle, vous devrez peut-être rectifier les conditions environnementales.

  • Page 32: Fonctionnement Dans La Plage De Température Étendue

    • Une configuration d’alimentation redondante est requise. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • Les disques NVMe ne sont pas pris en charge.

  • Page 33: Matrice De Restrictions Thermiques

    Matrice de restrictions thermiques Tableau 31. Matrice de restrictions thermiques pour R440 Configuration du stockage 10 disques 2,5" 10 disques de 8 disques de 2,5" 4 disques de 3,5" avec NVMe 2,5" Numéro de TDP (W) Nombre de Température Température Température Température processeur...
  • Page 34 Intel Xeon Silver 4108 Intel Xeon Bronze 3106 Intel Xeon Bronze 3104 Intel Xeon Silver 4112 Caractéristiques techniques...

  • Page 35: Installation Et Configuration Initiales Du Système

    Le Integrated Dell Remote Access Controller (iDRAC) est conçu pour rendre les administrateurs système plus productifs et améliorer la disponibilité générale des systèmes Dell. IDRAC signale aux administrateurs les problèmes du système, les aide à gérer gestion de systèmes à distance, et réduit le besoin d'accéder physiquement au système.

  • Page 36: Connexion À L'idrac

    Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir configuré l’adresse IP de l’iDRAC. Pour plus d’informations sur la connexion à l’iDRAC et sur les licences iDRAC, consultez le document Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l’iDRAC) disponible sur Dell.com/idracmanuals.

  • Page 37: Méthodes De Téléchargement Du Micrologiciel Et Des Pilotes

    À l'aide de Dell OpenManage Deployment Toolkit (DTK) Dell.com/openmanagemanuals Téléchargement des pilotes et du micrologiciel Dell vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.

  • Page 38: Applications De Gestion Pré-Système D'exploitation

    Sujets : • Options permettant de gérer les applications pré-système d'exploitation • System Setup (Configuration du système) • Dell Lifecycle Controller • Boot Manager (Gestionnaire d’amorçage) • Amorçage PXE Options permettant de gérer les applications pré- système d'exploitation Votre système comporte les options suivantes pour gérer le système de pré-exploitation :...

  • Page 39: Affichage De La Configuration Du Système

    UEFI (Unified Extensible Firmware Interface) Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) sur dell.com/esmmanuals.

  • Page 40: Détails Des Paramètres Du Bios Du Système

    Network Settings (Paramètres réseau) Integrated Devices (Périphériques intégrés) Serial Communication (Communications série) Paramètres du profil du système System Security (Sécurité du système) Commande Dell OS Miscellaneous Settings (Paramètres divers) Utilitaire de configuration iDRAC Device Settings (Paramètres du périphérique) Affichage du BIOS du système Affichage du BIOS du système...

  • Page 41: Affichage Des Informations Système

    Option Description Legacy network settings (paramètres réseau) sont gérées depuis le menu Paramètres du périphérique. Périphériques Permet d'afficher les options conçues pour gérer les ports et les contrôleurs de périphérique intégrés et de intégrés spécifier les fonctionnalités et options associées. Communications Spécifie les options permettant d’activer ou de désactiver les ports série et de spécifier les fonctionnalités et série...

  • Page 42: Memory Settings (Paramètres De Mémoire)

    Option Description Fabricant du Spécifie le nom du fabricant du système. système. Coordonnées du Spécifie les coordonnées du fabricant du système. fabricant du système. Version CPLD du Spécifie la version actuelle du micrologiciel du système du circuit logique programmable complexe (CPLD). système UEFI version de la Spécifie le niveau de conformité...

  • Page 43: Détails De La Mémoire Persistante

    Option Description Memory Operating Indique le mode de fonctionnement de la mémoire. Les options disponibles sont Optimizer Mode (Mode Mode Optimiseur), Single Rank Spare Mode (Mode Disque auxiliaire à rangée unique), Multi Rank Spare Mode (Mode Disque auxiliaire à rangées multiples, et Mirror Mode (Mode Miroir). Par défaut, l’option est définie sur Early Snoop (Surveillance anticipée).

  • Page 44: Processor Settings (Paramètres Du Processeur)

    Option Description • Present-Offline • Pas prêt. Les paramètres suivants sont applicables pour chaque NVDIMM-N présente dans le système. Emplacement du Spécifie l'emplacement du NVDIMM-N dans chaque canal. port NVDIMM-N Taille des barrettes Spécifie des informations sur la capacité des NVDIMM-N. NVDIMM-N NVDIMM-N Vitesse Spécifie des informations sur la vitesse de la NVDIMM-N.
  • Page 45 Option Description Logical Processor Permet d'activer ou de désactiver les processeurs logiques et d'afficher le nombre de processeurs logiques. Si l'option Logical Processor (Processeur logique) est définie sur Enabled (Activé), le BIOS affiche tous les processeurs logiques. Si cette option est définie sur Disabled (Désactivé), le BIOS n'affiche qu'un processeur logique par cœur.

  • Page 46: Affichage Des Paramètres Sata

    Option Description Dell Controlled Contrôle la technologie Turbo. Activez cette option uniquement si le paramètre System Profile (Profil du système) Turbo est défini sur . REMARQUE : En fonction du nombre d’UC déjà installées, il peut y avoir jusqu’à quatre processeurs.

  • Page 47: Boot Settings (Paramètres De Démarrage)

    Option Description SATA intégré Permet de définir l’option SATA intégré sur Off (Désactivé), de sélectionner le mode , AHCI, ou RAID. Par défaut, l’option est définie sur AHCI Mode (Mode AHCI). Gel du verrouillage Envoyer Security Freeze Lock commande pour les lecteurs SATA intégré au cours de l’auto-test de démarrage de sécurité...
  • Page 48 Les systèmes d'exploitation DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. REMARQUE : pour obtenir les dernières informations sur les systèmes d'exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport. Applications de gestion pré-système d’exploitation...

  • Page 49: Modification De La Séquence D'amorçage

    Modification de la séquence d’amorçage À propos de cette tâche Vous devrez peut-être modifier l’ordre d’amorçage si vous souhaitez amorcer à partir d’une clé USB ou d’un lecteur optique. Vous devrez peut-être modifier l’ordre d’amorçage si vous souhaitez amorcer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut différer si vous avez sélectionné...

  • Page 50: Paramètres Iscsi Uefi

    Option Description Tableau 34. Détail de l’écran UEFI iSCSI Settings Option Description Nom de l'initiateur iSCSI Spécifie le nom de l’initiateur iSCSI au format IQN. Périphérique1 iSCSI Active ou désactive le périphérique iSCSI. Lorsque cette option est désactivée, une option d’amorçage UEFI est créée automatiquement pour le périphérique iSCSI.

  • Page 51: Integrated Devices (Périphériques Intégrés)

    Integrated Devices (Périphériques intégrés) L’écran Périphériques intégrés permet d’afficher et de configurer les paramètres de tous les périphériques intégrés, y compris le contrôleur vidéo, le contrôleur RAID intégré et les ports USB. Affichage des périphériques intégrés Pour afficher l'écran Integrated Devices (Périphériques intégrés), procédez comme suit : Allumez ou redémarrez le système.
  • Page 52 Option Description I/OAT DMA Engine Permet d’activer ou de désactiver l’option I/OAT. I/OAT DMA est un ensemble de fonctions conçues pour accélérer le trafic réseau et abaisser l’utilisation du processeur. Activez cette option seulement si la fonctionnalité est prise en charge par le matériel et le logiciel.

  • Page 53: Serial Communication (Communications Série)

    Option Description Tableau 35. Désactivation des logements Option Description Active, désactive, ou désactive uniquement le pilote de Slot 1 démarrage pour le logement PCIe 1. Cette option est définie sur Enabled (Activé) par défaut. Active, désactive, ou désactive uniquement le pilote de Slot 2 démarrage pour le logement PCIe 2.

  • Page 54: Détails De La Communication Série

    Dans l’écran System Setup Main Menu , (Menu principal de configuration du système) cliquez sur System BIOS (BIOS du système). Dans l'écran System BIOS (BIOS du système), cliquez sur Serial Communication (Communication série). Détails de la communication série Le détail des informations affichées à l’écran Serial Communication (Communications série) est le suivant : Option Description Communications...

  • Page 55: Affichage Des System Profile Settings (Paramètres Du Profil Du Système)

    Custom.Cette option est définie sur Performance Per Watt Optimized (DAPC) par défaut. DAPC correspond à Dell Active Power Controller..Autres options : Performance Per Watt (OS) (Performances par watt [SE]), Performance et Workstation Performance (Performances de la station de travail).

  • Page 56: System Security (Sécurité Du Système)

    Option Description Fréquence hors Vous permet de sélectionner la Processor Uncore Frequency (Fréquence uncore du processeur). cœurs Le Dynamic mode (Mode dynamique) permet au processeur d’optimiser l’alimentation entre les cœurs et de passer en mode hors cœurs pendant l’exécution. L’optimisation de la fréquence hors cœurs pour économiser l’énergie ou optimiser les performances est influencée par le paramètre Energy Efficiency Policy (Stratégie d’efficacité...

  • Page 57: Informations Détaillées System Security Settings (Paramètres De Sécurité Du Système)

    Informations détaillées System Security Settings (Paramètres de sécurité du système) Le détail de l’écran System Security Settings (Paramètres de sécurité du système) est le suivant : Option Description Intel(R) AES-NI Optimise la vitesse des applications en effectuant le cryptage et le décryptage à l’aide d’AES-NI et est Enabled (Activé) par défaut.
  • Page 58 Option Description In-Band Lorsqu'il est défini sur Disabled (Désactivé), ce paramètre pour la cacher du moteur de gestion (ME), HECI Manageability périphériques, et le système périphériques IPMI de l'à partir du système d'exploitation. Cela empêche le système Interface d'exploitation de la modification du seuil de l'alimentation ME paramètres et bloque l'accès à tous les in-band outils de gestion.

  • Page 59: Création D'un Mot De Passe Système Et De Configuration

    Création d’un mot de passe système et de configuration Prérequis Assurez-vous que le cavalier de mot de passe est activée. Le cavalier de mot de passe active ou désactive les fonctions de mot de passe du système et de mot de passe de configuration. Pour plus d'informations, reportez-vous à la section Réglage des cavaliers de la carte système.

  • Page 60: Suppression Ou Modification Du Mot De Passe D'système Et De Configuration

    REMARQUE : Si un type incorrect système mot de passe saisi, le système affiche un message et vous invite à saisir de nouveau votre mot de passe. Vous disposez de trois tentatives pour saisir le mot de passe correct. Après une troisième tentative infructueuse, le système affiche un message d'erreur indiquant que le système s'est arrêté...

  • Page 61: Détail De L'écran Contrôle Du Système D'exploitation Redondant

    Il est possible de combiner l’utilisation des options état du mot de passe et mot de passe de configuration pour empêcher toute modification non autorisée du mot de passe d'système. Commande Dell OS Vous pouvez utiliser l' écran Contrôle du système d'exploitation redondant pour définir l'OS info pour OS Control (Contrôle d'accès). Il vous permet de mettre en place un disque de restauration physique sur votre système.

  • Page 62: Miscellaneous Settings (Paramètres Divers)

    Enabled (Activé) si UEFI Secure Boot (Amorçage sécurisé UEFI) est activé. Par défaut, l’option est définie sur Désactivé. Dell Wyse P25/P45 Active ou désactive le Dell Wyse P25/P45 l'accès au BIOS. Par défaut, l’option est réglée sur Activé. BIOS Access Power Cycle Active ou désactive le cycle d'alimentation demande.

  • Page 63: Device Settings (Paramètres Du Périphérique)

    Gestion intégrée du système Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du serveur. Le Lifecycle Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation.

  • Page 64: Menu Principal Du Gestionnaire D'amorçage

    Étapes Allumez ou redémarrez le système. Saisissez le résultat de cette opération ici (facultatif). Appuyez sur F11 dès l'apparition du message suivant : F11 = Boot Manager Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F11, attendez que le système finisse de démarrer, puis redémarrez-le et réessayez.

  • Page 65: Amorçage Pxe

    • Redémarrer le système Liens connexes Boot Manager (Gestionnaire d’amorçage) Amorçage PXE Vous pouvez utiliser l'option PXE (Preboot Execution Environment, environnement d'exécution préamorçage) pour amorcer et configurer les systèmes en réseau, à distance. Pour accéder à l' amorçage PXE option, démarrez le système, puis appuyez sur F12 pendant le POST au lieu d'utiliser standard Séquence d'amorçage dans la configuration du BIOS.

  • Page 66: Installation Et Retrait Des Composants Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 67: Cadre Avant (En Option)

    Cette clé n'est nécessaire que si votre système comprend un cadre. • Tournevis Phillips n° 1 • Tournevis cruciforme Phillips n° 2 • Un tournevis Torx #T30 • Un tournevis Torx #T8 • bracelet antistatique Cadre avant (en option) Un cadre métallique en option est monté sur l'avant du système pour afficher marque du système. Un verrou sur le cadre permet de protéger les disques de l’accès non autorisé.

  • Page 68: Installation Du Cadre Avant

    Installation du cadre avant La procédure d’installation du cadre avant est identique avec ou sans l’écran LCD. Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Identifiez et retirez la clé du cadre. REMARQUE : La clé...

  • Page 69: Installation Du Capot Du Système

    Figure 19. Retrait du capot du système Liens connexes Installation du capot du système Installation du capot du système Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Vérifiez que tous les câbles internes sont connectés et se trouvent en dehors et qu'aucun outil ou pièce supplémentaire ne se trouve derrière le système.

  • Page 70: À L'intérieur Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 71: Capot Du Panier

    Figure 21. À l’intérieur du système cache du câble du panneau de commande gauche fond de panier de disque dur carte d'extension de fond de panier loquet de câblage carénage à air l'interrupteur d'intrusion Carte intermédiaire carte de montage pour module d’extension interne carte de montage 1 pour module d’extension mi-hauteur carte de montage 2 pour module d’extension mi-hauteur cache de processeur...

  • Page 72: Installation Du Cache De Fond De Panier

    Figure 22. Retrait du cache de fond de panier Liens connexes Installation du cache de fond de panier Installation du cache de fond de panier Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à...

  • Page 73: Carénage À Air

    Figure 23. Installation du cache de fond de panier Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Carénage à air Le carénage d'air dirige le flux d'air dans l'ensemble du système. Il évite la surchauffe du système et permet de maintenir une ventilation homogène à...

  • Page 74: Installez Le Carénage À Air

    Figure 24. Retrait du carénage d’aération Étapes suivantes Le cas échéant, installez le carénage d’aération. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Liens connexes Retrait d’une carte de montage pour carte d’extension Installez le carénage à air. Installez le carénage à...

  • Page 75: Ventilateurs De Refroidissement

    Figure 25. Installation du carénage d’aération Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Les ventilateurs de refroidissement sont intégrés au système pour dissiper la chaleur générée par le fonctionnement du système. Ces ventilateurs permettent de refroidir les processeurs, les cartes d'extension et les barrettes de mémoire.

  • Page 76: Installation Du Ventilateur De Refroidissement

    REMARQUE : Assurez-vous que vous prenez note de l’acheminement des câbles lorsque vous les retirez de la carte système. Figure 26. Retrait du ventilateur de refroidissement Pour l’extraire, soulevez le ventilateur en maintenant l’ergot bleu. Étapes suivantes Installez le ventilateur de refroidissement.

  • Page 77: Commutateur D'intrusion

    Retirez le câble d’alimentation. Déplacez les câbles pour accéder au connecteur du câble du ventilateur de refroidissement situé sur la carte système. Étapes En tenant les points de contacts bleus, placez le ventilateur de refroidissement dans son bâti. Faites passer le câble du ventilateur de refroidissement et branchez-le au connecteur sur la carte système. Figure 27.

  • Page 78: Retrait Du Commutateur D'intrusion

    Retrait du commutateur d’intrusion Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le carénage d’aération Retirez la carte de montage PERC interne. Étapes Débranchez le câble du commutateur d’intrusion relié...

  • Page 79: Disques

    Figure 29. Installation du commutateur d’intrusion Insérez le commutateur d’intrusion en appuyant fermement pour l’encastrer dans son logement. Branchez le câble du commutateur d’intrusion sur le connecteur de la carte système. Étapes suivantes Installation d’une carte de montage PERC interne Suivez la procédure décrite dans Après une intervention à...

  • Page 80: Installation D'un Cache De Disque

    PRÉCAUTION : La combinaison de caches de disques de précédentes générations de serveurs PowerEdge n’est pas prise en charge. Étape Appuyez sur le bouton de dégagement pour extraire le cache de disque de l’emplacement du disque dur. Figure 30. Retrait d’un cache de disque Étape suivante Installez un lecteur ou un cache de disque.
  • Page 81 Figure 31. Installation d’un cache de disque Étape suivante S’il a été retiré, installez le cadre avant. Retrait d’un disque de 2,5 pouces d’un adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.

  • Page 82: Étape Suivante

    Figure 32. Retrait d’un disque de 2,5 pouces d’un adaptateur de disque de 3,5 pouces Étape suivante Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Liens connexes Retrait d’un adaptateur de disque de 3,5 pouces installé dans un support de disque de 3,5 pouces. Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces...

  • Page 83: Retrait D'un Adaptateur De Disque De 3,5 Pouces Installé Dans Un Support De Disque De 3,5 Pouces

    Figure 33. Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Retrait d’un adaptateur de disque de 3,5 pouces installé dans un support de disque de 3,5 pouces. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.

  • Page 84: Installation D'un Adaptateur De Disque 3,5 Pouces Dans Un Support De Disque 3,5 Pouces

    Figure 34. Retrait d’un adaptateur de disque de 3,5 pouces installé dans un support de disque de 3,5 pouces. Étape suivante Installez le support de disque de 3,5 pouces ou installez l’adaptateur de disque de 3,5 pouces dans le support de disque de 3,5 pouces. Installation d’un adaptateur de disque 3,5 pouces dans un support de disque 3,5 pouces Prérequis...

  • Page 85: Retrait D'un Disque Dur

    Figure 35. Installation d’un adaptateur de disque 3,5 pouces dans un support de disque 3,5 pouces Étapes suivantes Installez le support de disque de 3,5 pouces dans le système. Le cas échéant, installez le cadre avant. Retrait d’un disque dur Prérequis Suivez les consignes de sécurité...

  • Page 86: Installation D'un Disque Dur

    Figure 36. Retrait d’un disque dur Étapes suivantes Installez un disque dur. Si vous ne remettez pas le disque dur en place immédiatement, insérez un cache de disque dur dans le logement vide pour assurer le refroidissement correct du système. Installation d’un disque dur Prérequis PRÉCAUTION :...

  • Page 87: Retrait D'un Disque Installé Dans Un Support De Disque

    Fermez la poignée de verrouillage pour maintenir le support de disque dur en place. Figure 37. Installation d’un disque dur Étape suivante Le cas échéant, installez le cadre avant. Retrait d’un disque installé dans un support de disque Prérequis PRÉCAUTION : L’utilisation de différents disques de précédentes générations de serveurs PowerEdge n’est pas prise en charge.

  • Page 88: Installation D'un Disque Dans Son Support

    Figure 38. Retrait d’un disque installé dans un support de disque Étape suivante Le cas échéant, installez le disque dans le support de disque. Liens connexes Installation d’un disque dans son support Installation d’un disque dans son support Prérequis PRÉCAUTION : Le mélange des supports de disque de précédentes générations de serveurs PowerEdge n’est pas pris en charge.

  • Page 89: Mémoire Système

    Figure 39. Installation d’un disque dans son support Mémoire système Le système prend en charge les barrettes DIMM DDR4 avec registre (RDIMM) et les barrettes DIMM à charge réduite (LRDIMM). La mémoire système contient les instructions qui sont exécutées par le processeur. REMARQUE : MT/s indique la vitesse de la barrette DIMM en méga-transferts par seconde.

  • Page 90: Retrait D'une Barrette De Mémoire

    Retrait d’une barrette de mémoire Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Le cas échéant, retirez le carénage à air. AVERTISSEMENT : Autoriser les barrettes de mémoire pour refroidir une fois que vous mettez le système hors tension.

  • Page 91: Processeurs Et Dissipateurs De Chaleur

    PRÉCAUTION : pour éviter d’endommager la barrette de mémoire ou le support de barrette de mémoire au cours de l’installation, ne tordez pas ou ne pliez pas la barrette de mémoire ; insérez les deux extrémités de la barrette de mémoire en même temps.

  • Page 92: Retrait Du Module Du Processeur Et Du Dissipateur De Chaleur

    Retrait du module du processeur et du dissipateur de chaleur Prérequis AVERTISSEMENT : Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système. Laissez-le refroidir avant de le retirer. Suivez les consignes de sécurité répertoriées dans Consignes de sécurité.

  • Page 93: Retrait Du Processeur Du Module De Processeur Et Dissipateur De Chaleur

    Retrait du processeur du module de processeur et dissipateur de chaleur Prérequis REMARQUE : Ne retirez le processeur du module processeur et dissipateur de chaleur que si vous remplacez le processeur ou le dissipateur de chaleur. Cette procédure n’est pas nécessaire lors du remplacement d’une carte système. Suivez les consignes de sécurité...

  • Page 94: Installation Du Processeur Dans Un Module De Processeur Et De Dissipateur De Chaleur

    Figure 44. Retrait du support de processeur Étape suivante Installez le processeur dans le module de de chaleur du processeur. Liens connexes Retrait du carénage d’aération Retrait du module du processeur et du dissipateur de chaleur Installation du processeur dans un module de processeur et de dissipateur de chaleur Installation du processeur dans un module de processeur et de dissipateur de chaleur Prérequis...
  • Page 95 Figure 45. Installation du support de processeur Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. Utilisez la seringue de graisse thermique fournie avec le kit du processeur pour appliquer la graisse en forme de spirale carrée sur la partie supérieure du processeur.
  • Page 96 Figure 46. Application de graisse thermique sur la partie supérieure du processeur Placez le dissipateur de chaleur sur le processeur et poussez vers le bas de façon à fixer le support sur le dissipateur de chaleur. REMARQUE : • Assurez-vous que les deux trous des broches de guidage sur le support correspondent aux trous de guidage sur le dissipateur de chaleur.

  • Page 97: Installation Du Module Du Processeur Et Du Dissipateur De Chaleur

    Figure 47. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module du processeur et du dissipateur de chaleur. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

  • Page 98: Carte De Montage Perc Interne

    REMARQUE : Assurez-vous que le PHM est gardé en parallèle à la carte système pour éviter d'endommager les composants. Poussez les clips de retenue vers l'intérieur bleu pour permettre le dissipateur de chaleur à liste déroulante pour le mettre en place. À...

  • Page 99: Retrait De La Carte De Montage Perc Interne

    Retrait de la carte de montage PERC interne Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le carénage à air. Étapes Ouvrez le loquet de guidage du câble pour faciliter l’accès. Abaissez le piston.

  • Page 100: Installation De La Carte De Montage Perc Interne

    Figure 50. Débranchement du câble de la carte PERC interne Étapes suivantes Installez le carénage à air. Suivez la procédure décrite dans la section Installez la carte PERC interne. Liens connexes Retrait du carénage d’aération Installation de la carte de montage PERC interne Installation de la carte de montage PERC interne Prérequis Suivez les consignes de sécurité...
  • Page 101 Figure 51. Branchement du câble à la carte de montage PERC interne. Saisissez les ergots bleus et alignez le logement de la carte de montage PERC interne au guide situé sur la carte système. Insérez fermement le connecteur du bord de la carte de montage interne dans le connecteur de la carte système jusqu’à ce qu’il soit bien en place.

  • Page 102: Retrait De La Carte D'extension De La Carte De Montage Perc Interne

    Retrait de la carte d’extension de la carte de montage PERC interne Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le carénage d’aération. Retirez la carte de montage PERC interne.

  • Page 103: Installation D'une Carte Perc Dans La Carte De Montage Perc Interne

    Installation d’une carte PERC dans la carte de montage PERC interne Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Insérez la carte PERC dans la carte de montage PERC interne et poussez-la. À l’aide d’un tournevis cruciforme nº 2, remettez en place la vis pour fixer la carte PERC à la carte de montage PERC interne. Figure 54.

  • Page 104: Caractéristiques Du Bus D'extension

    Tableau 39. Configurations de la carte de montage : 1B Type de carte Priorité du logement Facteur de forme HWRAID BOSS (ODM) Demi-hauteur SSD PCIe NVMe (conception Dell) Demi-hauteur Infiniband HCA EDR (Mellanox) Demi-hauteur Cartes NIC 100G (Mellanox) Demi-hauteur Omni-Path HFI (Intel)
  • Page 105 Priorité du logement Dimension Adaptateur RAID (conception Dell) Demi-hauteur HWRAID BOSS (ODM) 1, 2, 3 Demi-hauteur SSD PCIe NVMe (conception Dell) 1, 2, 3 Demi-hauteur Infiniband HCA EDR (Mellanox) 1, 2, 3 Demi-hauteur Cartes NIC 100G (Mellanox) 1, 2, 3...
  • Page 106 Tableau 41. Configurations de la carte de montage : 1B + 2B Type de carte Priorité du logement Dimension HWRAID BOSS (ODM) Demi-hauteur SSD PCIe NVMe (conception Dell) Demi-hauteur Infiniband HCA EDR (Mellanox) Demi-hauteur Cartes NIC 100G (Mellanox) Demi-hauteur Omni-Path HFI (Intel)
  • Page 107 FC8 HBA (Emulex) Demi-hauteur FC8 HBA (QLogic) Demi-hauteur Cartes NIC 1Gb (Broadcom) Demi-hauteur Cartes NIC 1Gb (Intel) Demi-hauteur Adaptateur RAID (conception Dell) Demi-hauteur RAID externe (conception Dell) Demi-hauteur Non RAID (conception Dell) Demi-hauteur HWRAID BOSS (ODM) Pleine hauteur Infiniband HCA EDR (Mellanox)
  • Page 108 Type de carte Priorité du logement Dimension RAID externe (conception Dell) Pleine hauteur Non RAID (conception Dell) Pleine hauteur Vedio d’entrée de gamme (conception Dell) Pleine hauteur RAID intégré (conception Dell) Logement intégré AUCUN rNDC (Broadcom) Logement intégré AUCUN rNDC (Intel) Logement intégré...

  • Page 109: Retrait D'une Carte De Montage Pour Carte D'extension

    Type de carte Priorité du logement Dimension Cartes NIC 1Gb (Intel) 1, 2 Demi-hauteur RAID externe (conception Dell) 1, 2 Demi-hauteur RAID intégré (conception Dell) Logement intégré AUCUN rNDC (Broadcom) Logement intégré AUCUN rNDC (Intel) Logement intégré AUCUN rNDC (Mellanox) Logement intégré...

  • Page 110: Installation D'une Carte De Montage Pour Carte D'extension

    Figure 56. Retrait d’une carte de montage 1 pour carte d’extension Figure 57. Retrait de la carte de montage 2 pour carte d’extension Étape suivante Installez la carte de montage pour carte d’extension. Installation d’une carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité...
  • Page 111 Étapes Réinstallez la carte d'extension dans la carte de montage pour carte d'extension, le cas échéant. Saisissez les ergots bleus et alignez le logement de la carte de montage au guide situé sur la carte système. Abaissez la carte de montage pour cartes d'extension jusqu'à ce que son connecteur soit complètement enclenché. Figure 58.

  • Page 112: Retrait De La Carte D'extension De La Carte De Montage Pour Cartes D'extension

    Figure 60. Installation de la carte de montage 2 pour carte d’extension Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur du système. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait de la carte d’extension de la carte de montage pour cartes d’extension Prérequis...
  • Page 113 Figure 61. Retrait de la carte d’extension de la carte de montage 2 Figure 62. Retrait de la carte d’extension de la carte de montage 1 Installez une plaque de recouvrement si vous n’installez pas de carte d’extension. REMARQUE : Vous devez installer une plaque de recouvrement sur chaque logement de carte d’extension vide pour garantir la conformité...
  • Page 114 Figure 63. Installation d’un support de plaque de recouvrement pour la carte de montage 2 Figure 64. Installation d’un support de plaque de recouvrement pour la carte de montage 1 Étape suivante Installez une carte d’extension dans la carte de montage pour cartes d’extension. Installation et retrait des composants du système...

  • Page 115: Installation De La Carte D'extension Dans La Carte De Montage Pour Cartes D'extension

    Installation de la carte d’extension dans la carte de montage pour cartes d’extension Prérequis Suivez les consignes de sécurité indiquées dans Consignes de sécurité. Si vous installez une nouvelle carte d’extension, déballez-la et préparez-la pour l’installation. REMARQUE : Pour obtenir des instructions, voir la documentation fournie avec la carte. Retirez la carte de montage pour carte d'extension.
  • Page 116 Figure 66. Retrait d’un support de plaque de recouvrement pour la carte de montage 1 Tenez la carte par ses bords et alignez le connecteur du bord de carte sur le connecteur de carte d’extension situé sur la carte de montage.
  • Page 117 Figure 67. Installation de la carte de montage 2 pour carte d’extension Figure 68. Installation de la carte de montage 1 pour carte d’extension Étapes suivantes Le cas échéant, connectez les câbles à la carte d’extension. Installez la carte de montage pour cartes d’extension. Le cas échéant, installez le carénage d’aération.

  • Page 118: Module Ssd M.2

    Suivez la procédure décrite dans Après une intervention à l’intérieur du système. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Module SSD M.2 BOSS est une carte de solution RAID simple conçue spécifiquement pour l’amorçage du système d’exploitation d’un serveur. La carte prend en charge jusqu’à...

  • Page 119: Installation Du Module Ssd M.2

    Installation du module SSD M.2 Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Alignez les connecteurs du module SSD M.2 avec les connecteurs situés sur la carte BOSS. Alignez le module SSD M.2 vers le bas jusqu’à ce que le module soit correctement placé sur la carte. Fixez le module SSD M.2 sur la carte BOSS à...

  • Page 120: Retrait De La Carte Microsd

    Retrait de la carte MicroSD Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Étapes Repérez le logement de la carte MicroSD sur le module vFlash/IDSDM et exercez une pression sur la carte afin de la libérer partiellement de son logement.

  • Page 121: Installation D'une Carte Idsdm Ou Vflash (En Option)

    Étapes Repérez le connecteur du module IDSDM/vFlash sur la carte système. Pour localiser le connecteur IDSDM/vFlash, voir la section Connecteurs et cavaliers de la carte système. Tout en maintenant la languette de retrait, soulevez le module IDSDM/vFlash hors du système. Figure 71.

  • Page 122: Carte De Montage Lom

    Figure 72. Installation d’une carte IDSDM ou vFlash (en option) Étapes suivantes Installez les cartes MicroSD. REMARQUE : Réinstallez les cartes MicroSD dans les logements correspondants aux indications que vous avez marquées sur les cartes lors de leur retrait. Suivez la procédure décrite dans la section Après une intervention à...

  • Page 123: Installation De La Carte De Montage Lom

    Figure 73. Retrait de la carte de montage LOM Étape suivante Installez la carte de montage LOM. Installation de la carte de montage LOM Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Alignez les connecteurs de la carte de montage LOM sur sur le logement du système. Appuyez sur la carte de montage LOM de façon à...

  • Page 124: Fond De Panier De Disque Dur

    Étapes suivantes Le cas échéant, installez les cartes de montage. Suivez la procédure décrite dans la section Fond de panier de disque dur Selon la configuration de votre système, les fonds de panier de disques durs pris en charge par le système PowerEdge R440 sont répertoriés ici : Tableau 43.

  • Page 125: Retrait Du Fond De Panier De Disque Dur

    Connecteur de câble NVMe câble d'alimentation du fond de panier Connecteur de câble NVMe Figure 78. Fond de panier pour 10 disques de 2,5 pouces avec module d’extension connecteur SAS_A connecteur du câble de transmission du fond de panier câble d'alimentation du fond de panier connecteur SAS_A connecteur SAS_C Retrait du fond de panier de disque dur...

  • Page 126: Installation Du Fond De Panier De Disque Dur

    Figure 79. Retrait du fond de panier de disque dur Soulevez le fond de panier pour l’extraire du système. Étape suivante Installez le fond de panier de disque dur. Installation du fond de panier de disque dur Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
  • Page 127 Figure 80. Installation du fond de panier de disque dur Étapes suivantes Branchez tous les câbles au fond de panier. Installez tous les disques durs. Installez le cache des voyants. Installez le carénage à air. Suivez la procédure décrite dans la section Installation et retrait des composants du système...

  • Page 128: Acheminement Des Câbles

    Acheminement des câbles Figure 81. Acheminement des câbles - fond de panier de 10 disques durs de 2,5 pouces avec adaptateur PERC fond de panier Module d’extension du fond de panier câble d'alimentation du fond de panier câble de transmission du fond de panier câble de signal du module d’extension de fond de panier clip d’acheminement de câble Carte intermédiaire...
  • Page 129 Figure 82. Acheminement des câbles - fond de panier de 10 disques durs de 2,5 pouces avec NVMe fond de panier Module d’extension du fond de panier câble d'alimentation du fond de panier câble d'alimentation du fond de panier câble de signal du module d’extension de fond de panier clip d’acheminement de câble Carte intermédiaire carte de montage pour carte d’extension...
  • Page 130 Figure 83. Acheminement des câbles - 8 fonds de panier de disques durs de 2,5 pouces avec adaptateur PERC fond de panier de disque dur câble d'alimentation du fond de panier Câble SAS Câble SAS câble de transmission du fond de panier clip d’acheminement de câble Carte intermédiaire Carte de montage interne...
  • Page 131 Figure 84. Acheminement des câbles - fond de panier de 8 disques durs de 2,5 pouces avec SATA intégré fond de panier de disque dur câble d'alimentation du fond de panier câble SATA câble SATA câble de transmission du fond de panier clip d’acheminement de câble Carte intermédiaire carte système...
  • Page 132 Figure 85. Acheminement des câbles - 4 fonds de panier de disques durs de 3,5 pouces avec adaptateur PERC fond de panier de disque dur câble de transmission du fond de panier clip d’acheminement de câble Câble SAS câble d'alimentation du fond de panier bloc d’alimentation carte système Installation et retrait des composants du système...

  • Page 133: Pile Du Système

    Figure 86. Acheminement des câbles - fond de panier de 4 disques durs de 3,5 pouces avec SATA fond de panier de disque dur câble de transmission du fond de panier clip d’acheminement de câble câble SATA câble d'alimentation du fond de panier bloc d’alimentation carte système Pile du système...

  • Page 134: Clé De Mémoire Usb Interne (En Option)

    PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. Utilisez une pointe en plastique pour retirer la pile du système. Figure 87. Retrait de la pile du système Pour installer une nouvelle pile dans le système, maintenez celle-ci avec le pôle positif vers le haut, puis faites-la glisser sous les pattes de fixation du connecteur.

  • Page 135: Remise En Place De La Clé De Mémoire Usb Interne En Option

    Remise en place de la clé de mémoire USB interne en option Prérequis PRÉCAUTION : Afin d’éviter toute interférence avec les autres composants du module de serveur, les dimensions maximales autorisées pour la clé USB sont les suivantes : 15,9 mm (largeur) x 57,15 mm (longueur) x 7,9 mm (hauteur). Suivez les consignes de sécurité...

  • Page 136: Installation Du Lecteur Optique

    Figure 89. Retrait du lecteur optique Étape suivante Installez un lecteur optique. Installation du lecteur optique Prérequis Suivez les consignes de sécurité indiquées dans Consignes de sécurité. Étapes Alignez le lecteur optique avec le logement de lecteur optique situé à l’avant du système. Insérez le lecteur optique jusqu’à...

  • Page 137: Blocs D'alimentation

    Étape suivante Suivez la procédure décrite dans Après une intervention à l’intérieur du système. Blocs d’alimentation Le système prend en charge l’une des configurations suivantes : • Deux blocs d’alimentation CA de 550 W • Un bloc d’alimentation CA câblé de 450 W REMARQUE : Pour plus d’informations, voir la section des caractéristiques techniques.

  • Page 138: Installation Du Cache De Bloc D'alimentation

    Débranchez le câble branché sur la source d’alimentation et sur le bloc d’alimentation à retirer, puis retirez les câbles de la bande. Détachez et soulevez le bras de retenue du câble (en option) s'il empêche le retrait du bloc d'alimentation. Pour plus d’informations sur le bras de gestion des câbles, voir la documentation du système relative au rack sur Dell.com/ poweredgemanuals.

  • Page 139: Installation D'une Unité D'alimentation

    Figure 93. Retrait d’une unité d’alimentation Étape suivante Installez le bloc d’alimentation . Liens connexes Installation d’une unité d’alimentation Installation d’une unité d’alimentation Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Pour les systèmes prenant en charge les blocs d’alimentation redondants, vérifiez que les deux blocs d’alimentation sont de même type et de même puissance de sortie maximale.

  • Page 140: Retrait D'un Bloc D'alimentation En Ca Câblé Non Redondant

    Si vous avez débloqué le bras de gestion des câbles, réenclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, voir la documentation du système relative au rack sur Dell.com/poweredgemanuals. Branchez le câble d’alimentation sur l’unité d’alimentation et branchez son autre extrémité sur une prise électrique.

  • Page 141: Installation D'un Bloc D'alimentation En Ca Câblé Non Redondant

    Figure 95. Retrait du bloc d’alimentation en CA câblé non redondant Étape suivante Installation d’un bloc d’alimentation en CA câblé non redondant. Liens connexes Retrait du carénage d’aération Retrait d’une carte de montage pour carte d’extension Installation d’un bloc d’alimentation en CA câblé non redondant Installation d’un bloc d’alimentation en CA câblé...

  • Page 142: Carte Interposeur D'alimentation

    Le cas échéant, installez la carte de montage pour carte d’extension. Installez le carénage à air. Suivez la procédure décrite dans Après une intervention à l’intérieur du système. Carte interposeur d’alimentation La carte intercalaire d’alimentation (PIB) est une carte qui connecte les blocs d’alimentation remplaçables à chaud à la carte système. La carte PIB est uniquement prise en charge sur les systèmes avec des blocs d’alimentation redondants.

  • Page 143: Installation De La Carte Intercalaire D'alimentation

    Installation de la carte intercalaire d’alimentation Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Alignez les fentes de la carte intercalaire d’alimentation aux guides du système. À l’aide du tournevis cruciforme nº 2, serrez les deux vis qui fixent la carte intercalaire d’alimentation au système. Insérez les câbles et reliez-les à...

  • Page 144: Retrait Du Panneau De Commande Gauche

    Retrait du panneau de commande gauche Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le carénage à air. Retirez la carte de montage PERC interne. Étapes Déconnectez du connecteur de la carte système le câble du panneau de commande.

  • Page 145: Installation Du Panneau De Commande Gauche

    Figure 100. Retrait du panneau de commande gauche En le maintenant par les côtés, retirez l’assemblage du panneau de commande gauche pour l’extraire du système. Étape suivante Installez le panneau de commande gauche. Liens connexes Installation du panneau de commande gauche Installation du panneau de commande gauche Prérequis Suivez les consignes de sécurité...

  • Page 146: Retrait Du Panneau De Commande Droit

    Figure 101. Installation du cache-câbles Étapes suivantes Installez le carénage à air. Installez la carte de montage PERC interne. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du panneau de commande droit Prérequis Suivez les consignes de sécurité...

  • Page 147: Installation Du Panneau De Commande Droit

    Figure 103. Retrait du panneau de commande droit Tout en maintenant le panneau de commande par les côtés, retirez le panneau de commande pour le retirer du système. Étape suivante Installez le panneau de commande droit. Liens connexes Installation du panneau de commande droit Installation du panneau de commande droit Prérequis Suivez les consignes de sécurité...

  • Page 148: Carte Système

    Figure 104. Installation du panneau de commande droit À l’aide d’un tournevis cruciforme nº 1, installez les vis qui fixent le cache-câbles au système. Figure 105. Installation du cache-câbles Étapes suivantes Installez la carte de montage PERC interne. Suivez la procédure décrite dans la section Après une intervention à...

  • Page 149: Retrait De La Carte Système

    Retrait de la carte système Prérequis PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé de cryptage, il est possible que vous soyez invité à créer une clé de récupération lors de la configuration du système ou d’un programme. Vous devez créer cette clé et la conserver en lieu sûr.

  • Page 150: Installation De La Carte Système

    Figure 106. Retrait de la carte système Étape suivante Installez la carte système. Installation de la carte système Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Étapes Déballez le nouvel assemblage de la carte système. PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système.
  • Page 151 Réactivez le module TPM (Trusted Platform Module). Pour plus d’informations, voir la section Mise à niveau du module TPM. Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour plus d’informations, voir le Guide d’utilisation de l’iDRAC sur Dell.com/idracmanuals. Installation et retrait des composants du système...

  • Page 152: Restauration Du Numéro De Service À L'aide De La Fonctionnalité Restauration Facile

    Restauration du numéro de service à l’aide de la fonctionnalité Restauration facile La fonctionnalité Easy Restore (Restauration facile) vous permet de restaurer le numéro de série, la licence, la configuration UEFI et les données de configuration du système après avoir remplacé la carte système. Toutes les données sont sauvegardées automatiquement dans un périphérique flash de sauvegarde.

  • Page 153: Module Tpm

    Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l’Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals. Module TPM Le module TPM est un microprocesseur dédié conçu pour protéger le matériel par l’intégration d’une clé cryptographique dans chaque appareil.

  • Page 154: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker

    Figure 108. Installation du module TPM Remettez en place la vis qui fixe le module TPM à la carte système. Étapes suivantes Installez la carte système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Initialisation du module TPM pour les utilisateurs de BitLocker Initialisez le module TPM.

  • Page 155: Utilisation Des Diagnostics Du Système

    Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L'exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données.

  • Page 156: Commandes Du Diagnostic Du Système

    La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés. Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à...

  • Page 157: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Cette rubrique contient des informations spécifiques sur les cavaliers. Elle fournit également des informations de base sur les cavaliers et les commutateurs et décrit les connecteurs de la carte du système. Cavaliers de la carte système aide pour désactiver le les mots de passe système et de configuration.

  • Page 158: Connecteurs Et Cavaliers De La Carte Système

    Connecteurs et cavaliers de la carte système Figure 109. Connecteurs et cavaliers de la carte système Tableau 44. Connecteurs et cavaliers de la carte système Élément Connecteur Description FAN6 Connecteur du ventilateur de refroidissement 6 CPU1 Support du processeur 1 CPU1_PWR_CONN(P2) Connecteur d'alimentation CPU1 J_INTRU...

  • Page 159: Paramètres Des Cavaliers De La Carte Système

    Élément Connecteur Description RGT_CP_CONN Connecteur du panneau droit SYS_PWR_CONN (P1) Connecteur de l’alimentation du système J_PIB_SIG1 Connecteur pour le signal de la carte intercalaire d’alimentation 1 J_PIB_SIG2 Connecteur pour le signal de la carte intercalaire d’alimentation 2 J_ACE Module SD interne double J_CP_USB2 Connecteur USB avant J_SATA_A1...

  • Page 160: Désactivation D'un Mot De Passe Oublié

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 161: Obtention D'aide

    Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les informations de contact.

  • Page 162: Quick Resource Locator (Qrl) Pour Le Serveur Poweredge R440

    • Un agent du support technique Dell vous contacte de manière proactive à propos de ce ticket de support et vous aide à résoudre le problème. Les prestations disponibles varient en fonction de l'éligibilité au service Dell achetés auprès de votre périphérique. Pour en savoir plus sur SupportAssist, voir Dell.com/SupportAssist.

Table des Matières
