S.p.A.
Le tracteur est doté d'une seule prise de force arrière
(Réf.1 Fig.7) avec profil ASAE 1-3/8". La rotation de la
prise de force se fait dans le sens des aiguilles d'une
montre si le levier 2 Fig. 6 de l'inverseur est abaissé
(marche avant) et dans le sens inverse si le levier 2 est
soulevé (marche arrière). Afin d'enclencher la prise de
force, déclenchez l'embrayage en appuyant sur le levier à
pédale Réf.1 Fig.5.
Enclenchez la prise de force moyennant le levier Réf.6
Fig.6. Pour ce faire, déplacez le levier complètement à
droite (vu du côté opérateur).
Relâchez
le
pédale
Réf.1
l'embrayage.
Le nombre de tours de la prise de force est indépendant
des vitesses. La prise de force permet d'actionner des
outils ou des machines.
Le tracteur est doté d'un relevage arrière, joignable avec l'attelage 3 points.
Le relevage est contrôlé par l'interrupteur Fig.6 Réf.1., actionnant un dispositif électrique (réf.1 fig.9) qui entraîne le
soulèvement ou l'abaissement des bras Rif.2 Fig.9
-
Pour soulever les bras, appuyer sur la partie supérieure de l'interrupteur Réf.1 Fig.6.
-
Pour abaisser les bras, appuyer sur la partie inférieure de l'interrupteur Réf.1 Fig.6.
-
Le dispositif électrique est éteint quand l'interrupteur n'est pas enclenché, mais les bras peuvent être soulevés.
(BREVET BENASSI)
Le tracteur est doté d'un attelage trois points de 1
catégorie (voir la figure 9). L'attelage est joint aux bras
du relevage qui permet d'accrocher tout type d'outil à la
machine.
Il est constitué des parties suivantes :
-
Deux bras inférieurs Réf.4 et un 3
Fig.9, attachés au corps du tracteur.
-
Une tringle verticale ajustable Réf.5 Fig.9 et une
tringle fixe Réf.6 Fig.9, qui joignent les bras
inférieurs Réf.4 Fig.9 aux bras du relevage Réf.2
Fig.9.
18) EMPLOI DE LA PRISE DE FORCE
Fig.5
pour
enclencher
Fig. 7
19) EMPLOI DU RELEVAGE 3 POINTS
20) EMPLOI DE L'ATTELAGE TROIS POINTS
ème
point Réf. 3
ATTENTION !
Ne branchez pas la prise de force à des outils qui
nécessitent une puissance supérieure à celle disponible.
En cas de doute, n'hésitez pas à demander au Service
d'Assistance Technique.
Pour arrêter la prise de force, appuyez sur la pédale de
l'embrayage et tirez le levier (Rif.6 Fig.6) complètement
vers la gauche : position de déclenchement.

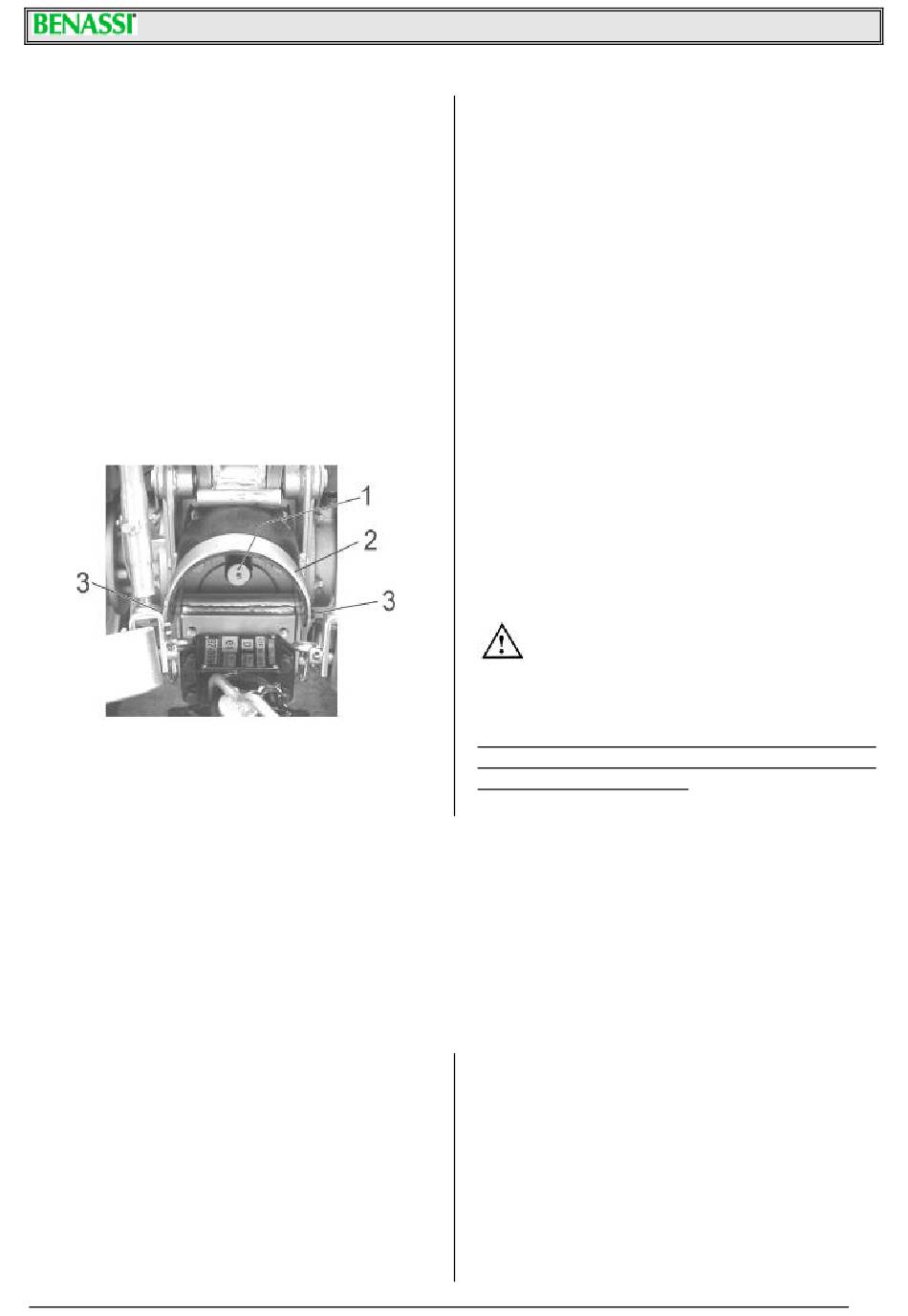

Application de l'arbre cardan à la prise de force
Afin d'appliquer l'arbre cardan à la prise de force, suivez
les instructions suivantes :
A.
Enlever la protection de la prise de force (Réf.2
fig.7), en dévissant les vis latérales (Réf.3 fig.4)
B.
Connecter l'arbre cardan à la prise de force.
Assurez-vous de l'insérer du côté tracteur, comme
prescrit par les normes d'utilisation de l'arbre
cardan, qui sont jointes à l'accessoire.
Pour pouvoir insérer le joint dans l'arbre, il est
nécessaire d'appuyer sur l'axe de blocage latéral, qui
permet l'accouplement des deux profils.
C.
Replacer la protection de la prise de force, en
vissant les vis de fixage.
D.
Accrocher les chaînettes de sécurité, côté tracteur
et côté outil.
L'arbre cardan de transmission utilisé dans le but
de transmettre puissance depuis le tracteur vers la
machine actionnée ne doit pas être utilisé sans
protections ou avec des protections endommagées.
PENDANT
L'UTILISATION
PROTECTION
TOUJOURS ETRE MONTEE.
ère
Il est possible d'adapter l'attelage 3 points à tout type
d'outil, en ajustant le 3
verticale ajustable Réf. 5 Fig.9.
-
2 chaînes (Rif.6 fig.9) sont jointes aux 2 bras
inférieurs Réf.4 Fig.9. Il est possible d'ajuster les 2
bras (les élargir ou les rétrécir), en agissant sur les
maillons de la chaîne.
-
Après avoir installé l'outil, il est indispensable
d'effectuer les ajustements nécessaires pour que
l'outil ne se soulève pas excessivement quand le
relevage est complètement soulevé, et pour qu'il
BT 2001 R
DU
TRACTEUR,
DE
LA
PRISE
DE
ème
point Réf.3 Fig.9 et la tringle
LA
FORCE
DOIT
15
