Manuel de l'opérateur
Instructions d'utilisation
Instructions relatives au porte-
tuyauteries Lift Tools

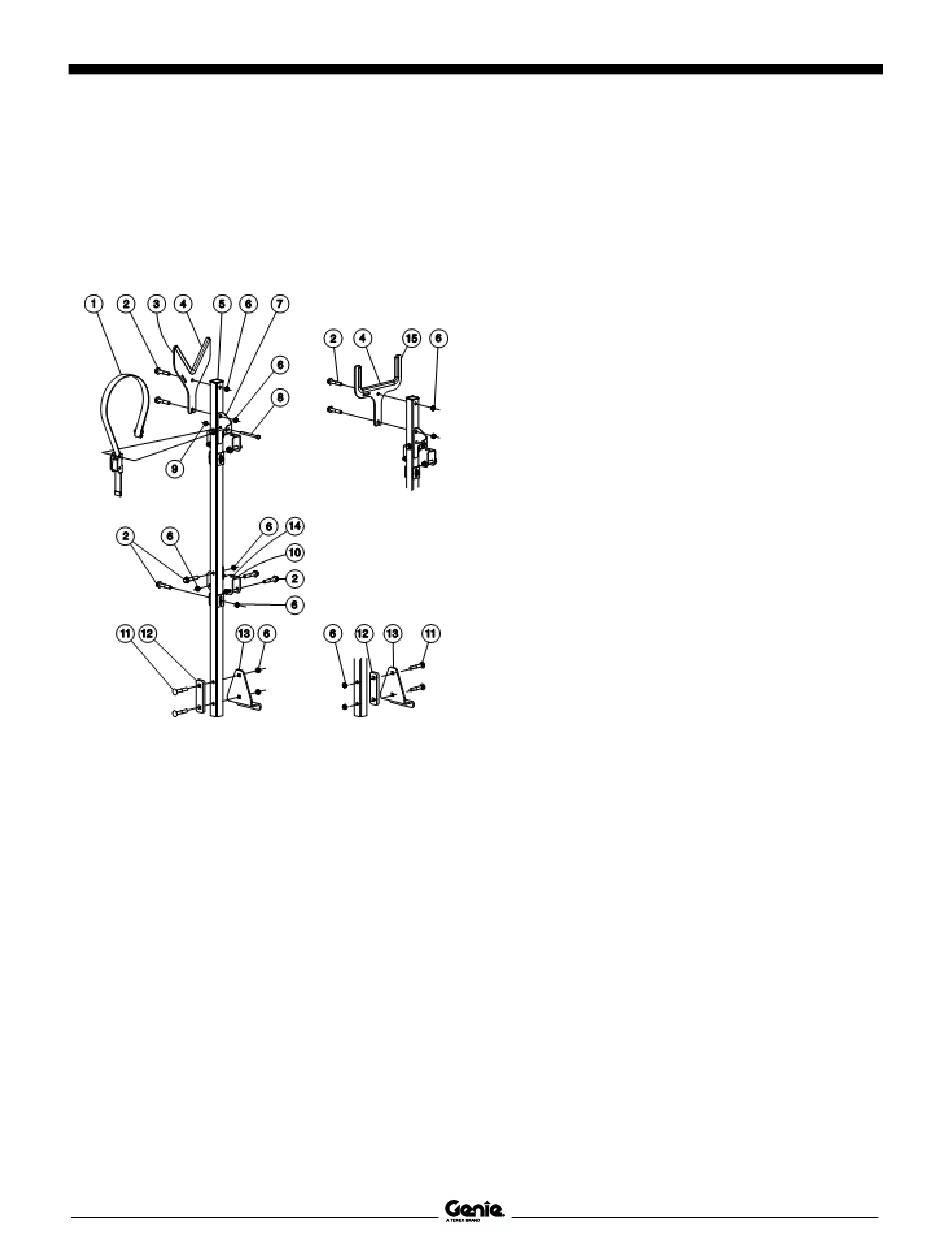

L'ensemble porte-tuyauteries Lift Tools comporte
deux porte-tuyauteries placés de chaque côté de la
nacelle et montés sur les rampes de sécurité avec
des boulons en U.
1 sangle
2 Boulon, 3/8-16 x 2 po
3 porte-tuyauteries
4 moulure
5 capuchon
6 écrou, 3/8-16
7 renfort de bride
8 boulon, 1/4-20 x 3,25 po
9 écrou, 1/4-20
10 support de goupille
11 boulon de chariot, 3/8-16 x 2,25 po
12 cale
13 support de pied
14 butoir en caoutchouc
15 grand porte-tuyauteries
44
Observer et respecter les consignes
suivantes :
❑
❑
❑
❑
❑
❑
❑
Installation du porte-tuyauteries Lift
Tools
1
2
3
™ -1432m • GS ™ -1932m • GS
GS
Première édition • deuxième impression
Le porte-tuyauteries Lift Tools doit être installé à
l'intérieur de la nacelle.
Le porte-tuyauteries Lift Tools n'est compatible
avec aucune autre option, à l'exception du Lift
Tools Work Tray et du système anti-écrasement
Lift Guard.
Le porte-tuyauteries Lift Tools ne doit pas
bloquer l'accès aux commandes de la nacelle ni
l'entrée de la nacelle.
Le porte-tuyauteries Lift Tools est strictement
cantonné à une utilisation à l'intérieur.
La capacité de la nacelle est limitée à une
personne lorsque l'option porte-tuyauteries Lift
Tools est utilisée.
Le support de pied inférieur du tube de porte-
tuyauteries Lift Tools doit reposer sur le garde-
pieds de la nacelle.
S'assurer que le porte-tuyauteries Lift Tools est
fixé à la nacelle.
Faire glisser les supports de montage de rampe
jusqu'à ce que le butoir en caoutchouc se trouve
sur la rampe.
Serrer les boulons sur le support de montage de
pied.
Serrer les boulons sur les supports de montage
de rampe.
™
