Stand Assembly / Tenez Assemblée - STG210735

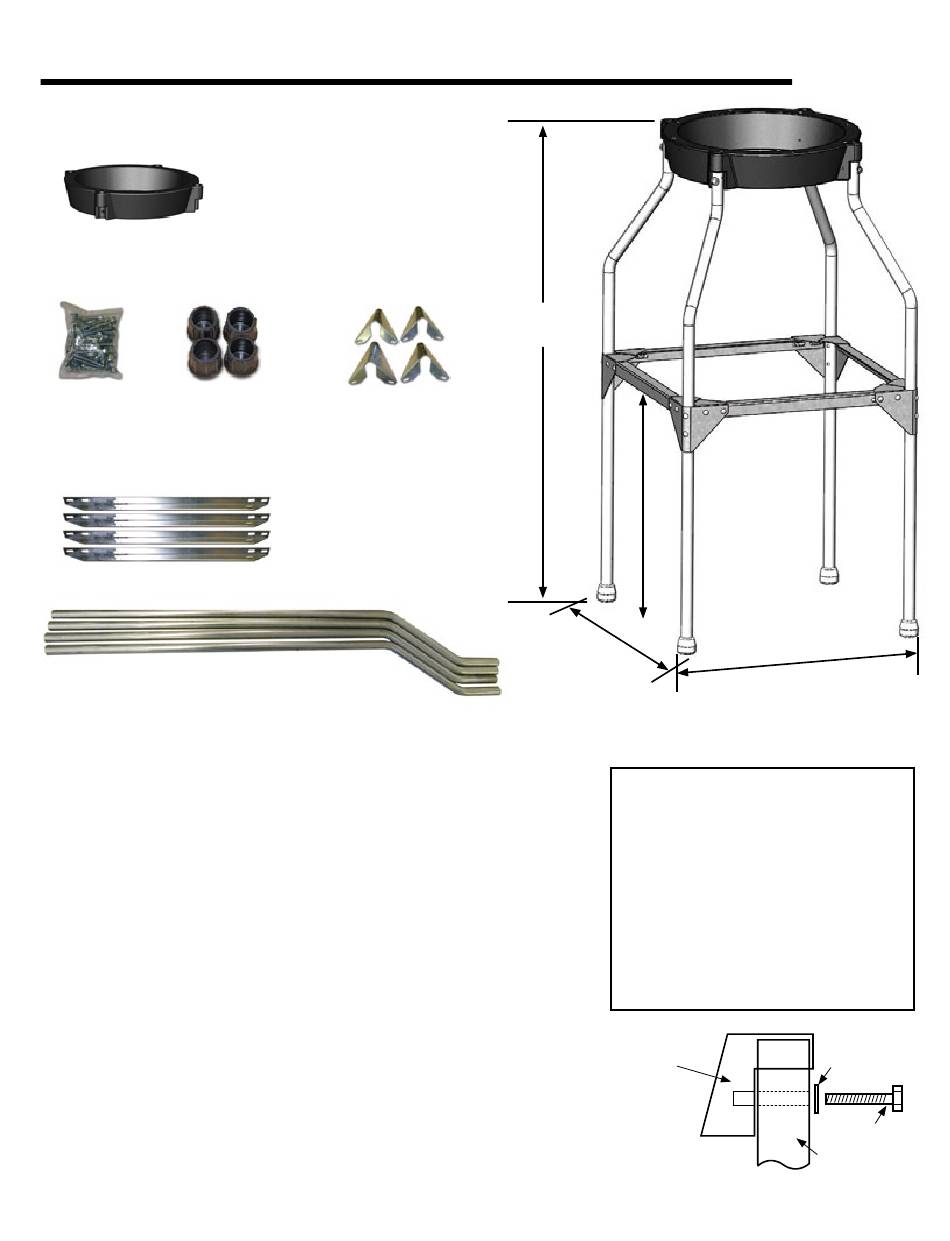

Stand Kit Contents / Tenez-Contenu du kit
STX001207
Mounting Ring (1) -STX001207
AHX002107A
Hardware Kit (1)
Rubber Leg Cap (4) -
RCR012500
SXX00035VA
Stand Braces (4) - RFG010002
Stand Legs (4)
* Do not completely tighten stand until desired width and fit is identified. /
* Ne serrez pas reposer jusqu'à ce que la largeur et la forme souhaitée est identifié.
1. Make sure your floor where you are installing your dust collector is level
and even. / Assurez-vous que votre plancher où vous installez votre collecteur de
poussière est de niveau et même
2. Attach mid-gusset to legs using 2" carriage bolts (AFB025200) then a
washer (AFW025000) and Nylock nut. (AFT900006) / Fixez la mi-gousset jambes
à l'aide de 2" boulons de carrosserie (AFB025200) puis une rondelle (AFW025000)
et écrou Nylock (AFT900006).
3. Place rubber leg caps on long end of leg. / Placez les bouchons de jambes en
caoutchouc sur la longue fin de la jambe.
4. Attach mounting ring to stand legs using 5/16" x 2" hex bolts (AFB155195)
using the sequence of bolt, washer (AFW180000), stand leg and mounting
ring. / Placez l'anneau de montage pour pieds fixes à l'aide de 5/16" x 2" boulons
à tête hexagonale (AFB155195) en utilisant la séquence de boulon, la rondelle
(AFW180000), se jambe et bague de montage.
5. Attach the braces to the mid-gussets using the 3/4" carriage bolts
(AFB025075) and a washer (AFW025000) and Nylock nut. (AFT900006).
Braces should be attached at the widest point. / Fixez les accolades au milieu
des goussets en utilisant les boulons 3/4 "de chariot (AFB025075) et une rondelle
(AFW025000) et Nylock écrou. (AFT900006). Accolades doivent être fixés au point
le plus large.
Mid-Gusset (4) -
RFG010001
3
54"
26"
27.5"
55 Gal. Stand is 12" taller.
Stand Hardware Kit
RCR012500 - Leg Caps - 4
AFB025075 - Carriage Bolt 3/4" - 16
AFB025200 Carriage Bolt 2" - 8
AFB155195 - Bolt Hex Head 2" - 4
AFT900006 - Nylock Nut 1/4" - 24
AFW025000 - Flat Washer 1/4" - 24
AFW180000 - Flat Washer 5/16" - 4
RFG010001 - Mid Gusset - 4
Mounting
Ring
27.5"
Washer
Bolt
Leg
