5.8.5

MAC ACL

5.8.5.1

Rules Configuration

Introduction

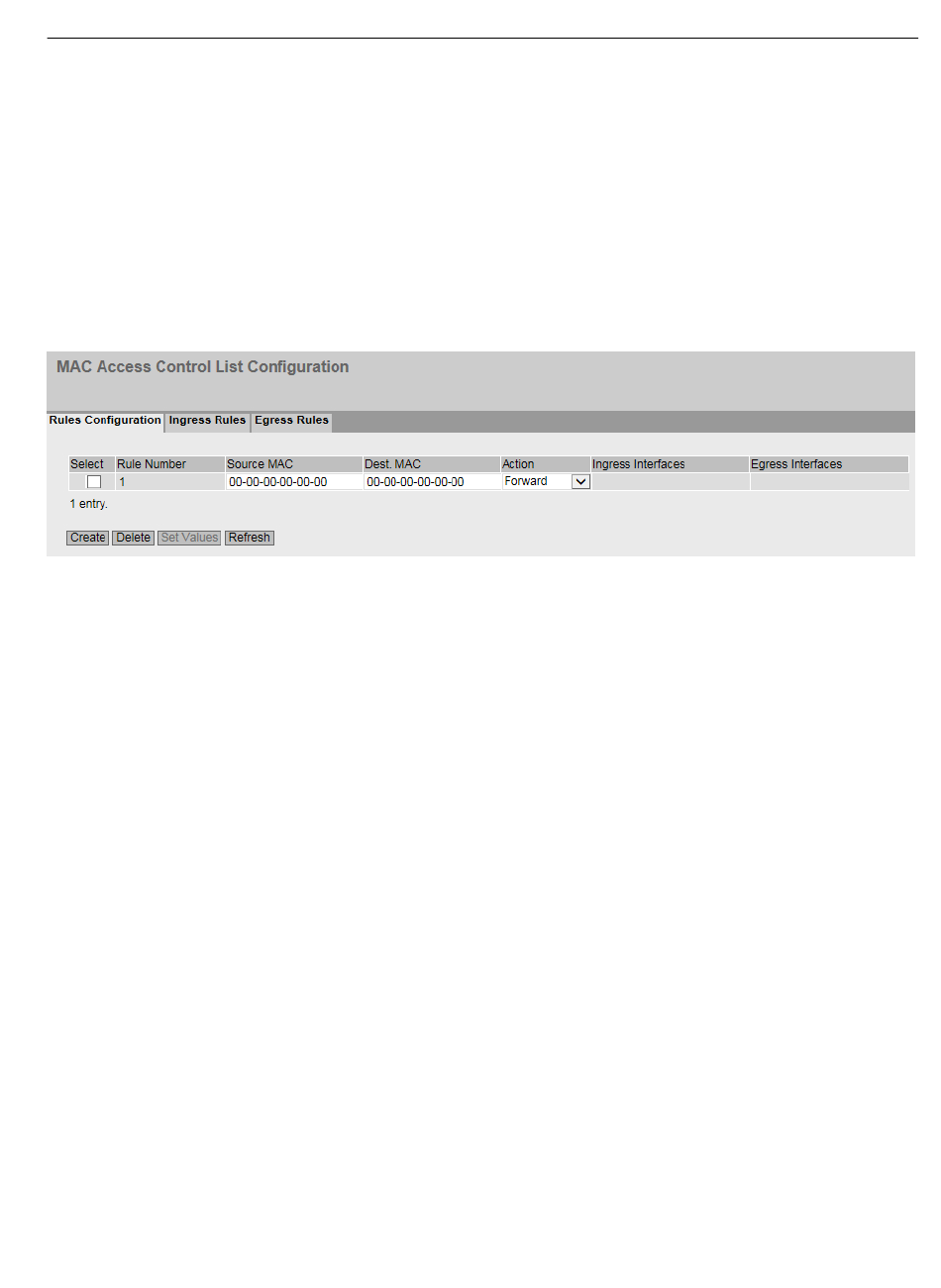

Cette page permet de configurer les règles d'accès pour l'Access Control List basée MAC.
L'ACL basée MAC permet de spécifier la retransmission ou le rejet de télégrammes à adresses
MAC unicast définies.
Description des champs affichés
Le tableau se compose des colonnes suivantes :
● Select
Sélectionnez la ligne que vous voulez supprimer. Si vous utilisez cette entrée, elle est grisée
et vous ne pouvez pas la supprimer.
● Rule Number
Affiche le numéro de la règle ACL. Si vous créez une entrée, une nouvelle ligne avec un
numéro unique est créée.
● Source MAC
Entrez l'adresse MAC unicast de la source.
● Dest. MAC
Entrez l'adresse MAC unicast de la destination.
● Action
Spécifiez si le télégramme doit être retransmis ou rejeté s'il est conforme à la règle ACL :
– Forward
– Discard
● Ingress Interfaces
Affiche une liste de toutes les Ingress Interfaces auxquelles s'applique cette règle
● Egress Interfaces
Affiche une liste de tous les Egress Interfaces auxquels s'applique cette règle
SCALANCE XM-400/XR-500 Web Based Management (WBM)
Manuel de configuration, 05/2017, C79000-G8977-C248-12
Si le télégramme satisfait à la règle ACL, le télégramme est retransmis.
Si le télégramme satisfait à la règle ACL, le télégramme n'est pas retransmis.
Configuration avec le Web Based Management
5.8 Menu "Security"
477
