Manuel d'utilisation et d'entretien

7.5. Bornier Quantum 10-10/10-20

L'option du bornier Quantum 10-10/10-20 peut se connecter directement au contrôleur d'interface
principal Quantum pour faciliter les enregistrements d'EEG lorsqu'on utilise les systèmes de placement
d'électrodes 10-10 et 10-20. Le bornier Quantum 10-10/10-20 peut s'utiliser pour les enregistrement
d'EEG de routine, les enregistrements d'EEG plus détaillés, des enregistrements de PSG et autres, grâce
à son équipement :
•
75 entrées d'EEG 10-10
•
6 entrées d'EEG supplémentaires – Sp1, Sp2, T1, T2, Cb1 et Cb2
•
2 entrées d'EOG dédiées – LOC et ROC
•
2 entrées d'ECG dédiées – ECG+ et ECG-
•
38 entrées universelles supplémentaires pour EEG
•
Entrées REF (référence) et GND (terre) dédiées
•
Entrées 10-20 à couleurs pour faciliter les enregistrements d'EEG de routine
Il est possible de connecter un contrôleur d'interface secondaire (129-256) au systèmes pour avoir des
canaux supplémentaires.
Pour connecter le bornier 10-10/10-20 au contrôleur d'interface principal Quantum :

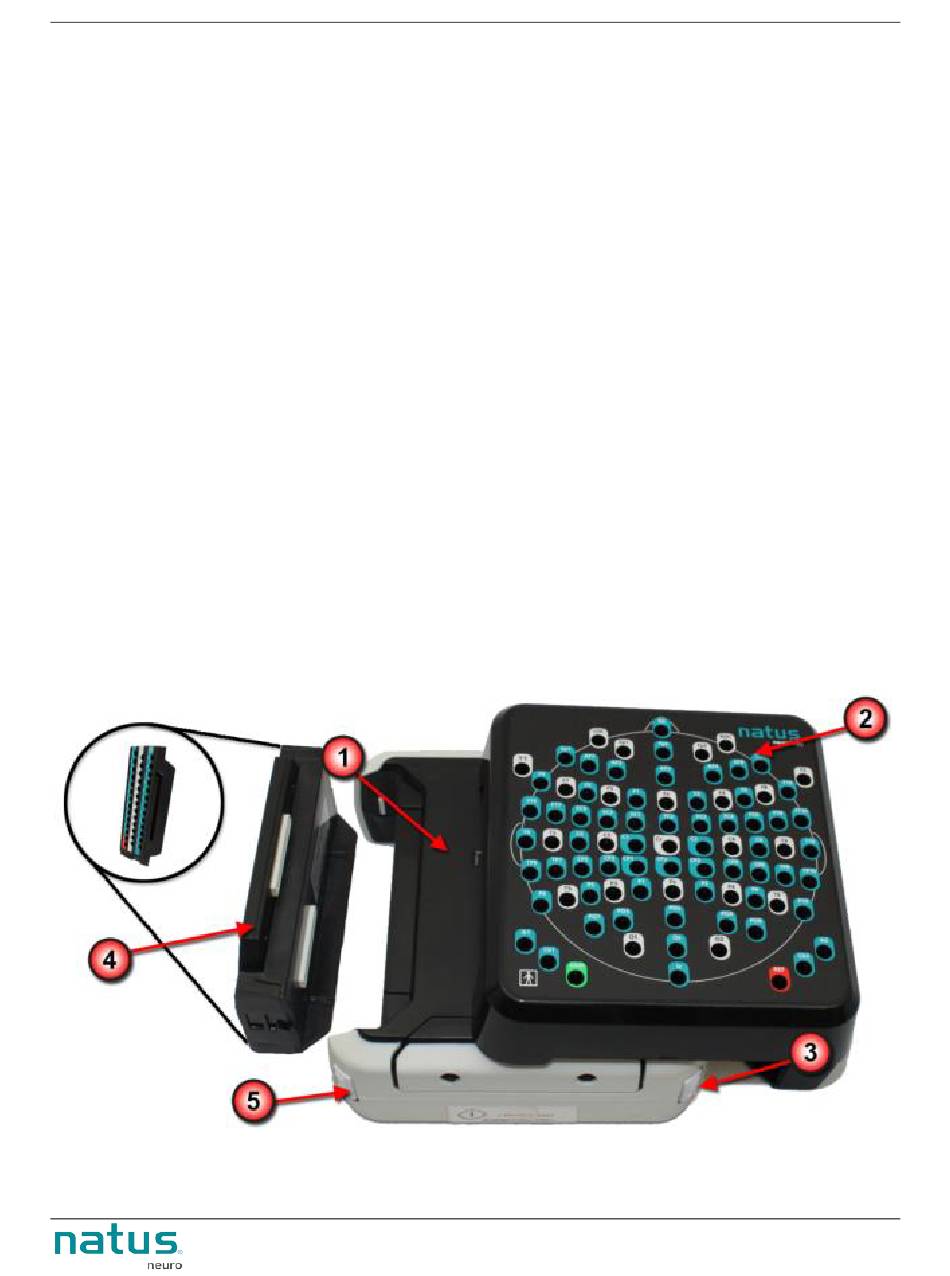

1. Connectez le bornier 10-10/10-20 (No.2 sur la photo ci-dessous) au contrôleur d'interface
principal Quantum (No.1 sur la photo ci-dessous) en insérant et en verrouillant (No.3 dans la
photo ci-dessous) le plus grand module de bornier pour le maintenir en place.
2. Une fois que le plus grand module de bornier a été connecté, insérez (No.4 sur la photo) et
verrouillez (No.5 sur la photo) le plus petit module de bornier pour le mettre en position.
Amplificateur Quantum de Natus
