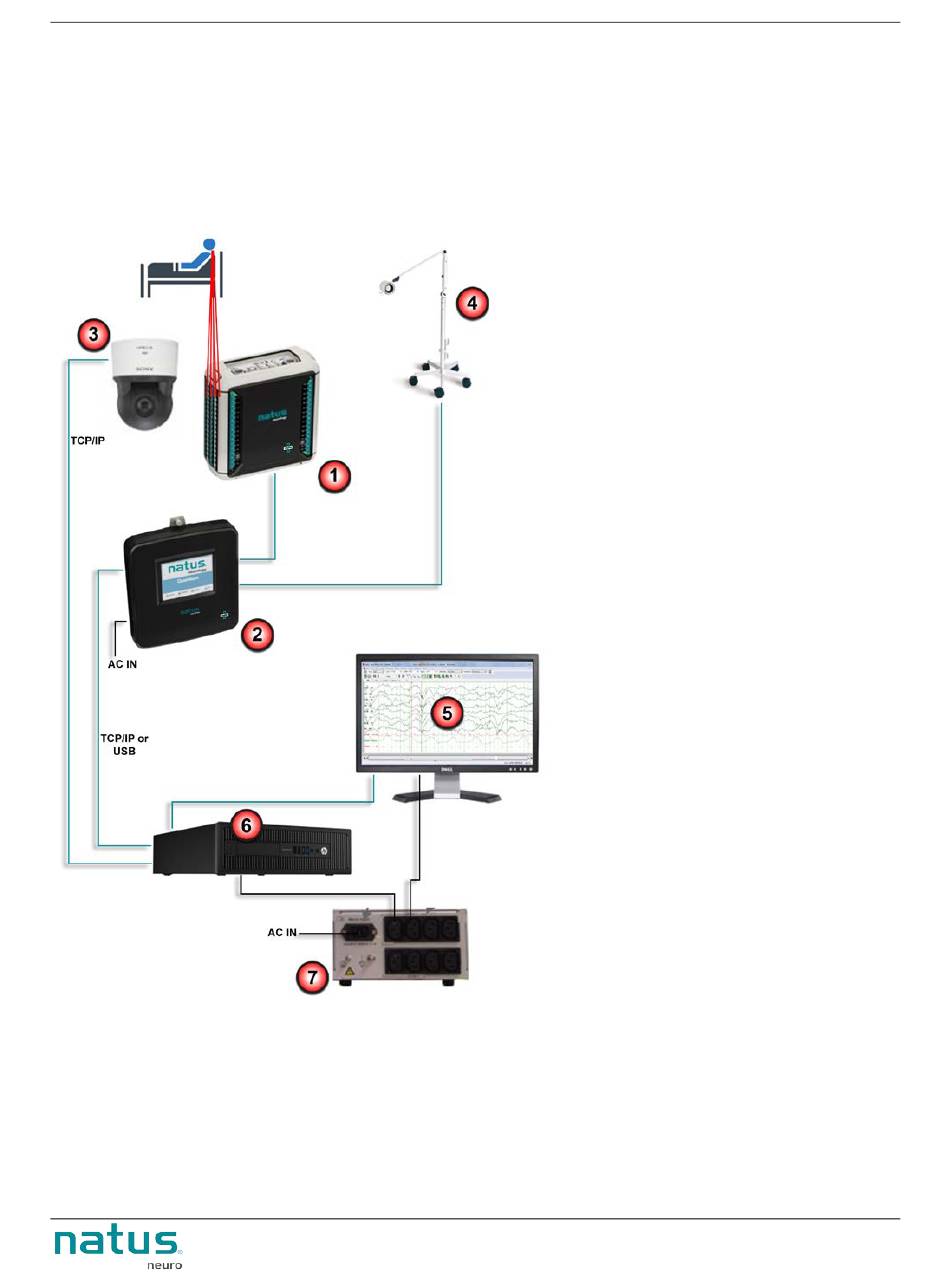

Le diagramme suivant illustre les composants et le flux de travail dans une configuration typique avec
une unité principale NeuroWorks/SleepWorks :
Amplificateur Quantum de Natus
Contrôleur d'interface Quantum
1
(amplificateur) : Les signaux
neurophysiologiques tels que les
signaux d'EEG, d'EMG, d'EOG, et
d'ECG sont mesurés au moyen
d'électrodes et de capteurs disponibles
sur le marché, lesquels sont connectés
à l'amplificateur par des connecteurs
munis d'une sécurité contre les
contacts accidentels DIN42802
standard. Les signaux analogiques
d'EEG, d'EMG, d'EOG ou d'ECG basse
tension sont amplifiés, filtrés en passe-
bas et convertis en signaux
numériques.
Connectée à l'ordinateur via un câble
2
Ethernet ou USB standard, l'unité de
base Natus permet de connecter le
contrôleur d'interface et un stimulateur
photique.
La vidéo acquise est synchronisée
3
avec l'EEG.
On peut connecter un stimulateur
4
photique à l'unité de base Natus et le
contrôler à partir du logiciel d'acquisition
NeuroWorks/SleepWorks.
Le logiciel NeuroWorks/SleepWorks
5
contrôle l'amplificateur et enregistre les
données sur le disque dur. Les
données s'affichent au moyen d'un
référentiel configurable par l'utilisateur
ou d'un montage bipolaire.
Ordinateur Windows sur lequel on a
6
installé le logiciel NeuroWorks/
SleepWorks. Les données provenant
de l'amplificateur Quantum et de la
caméra sont stockées sur un serveur.
Transformateur d'isolement
7
