ICON Health & Fitness PROFORM 85 CSX PFIVEX17016.0 Manuel D'utilisation page 6

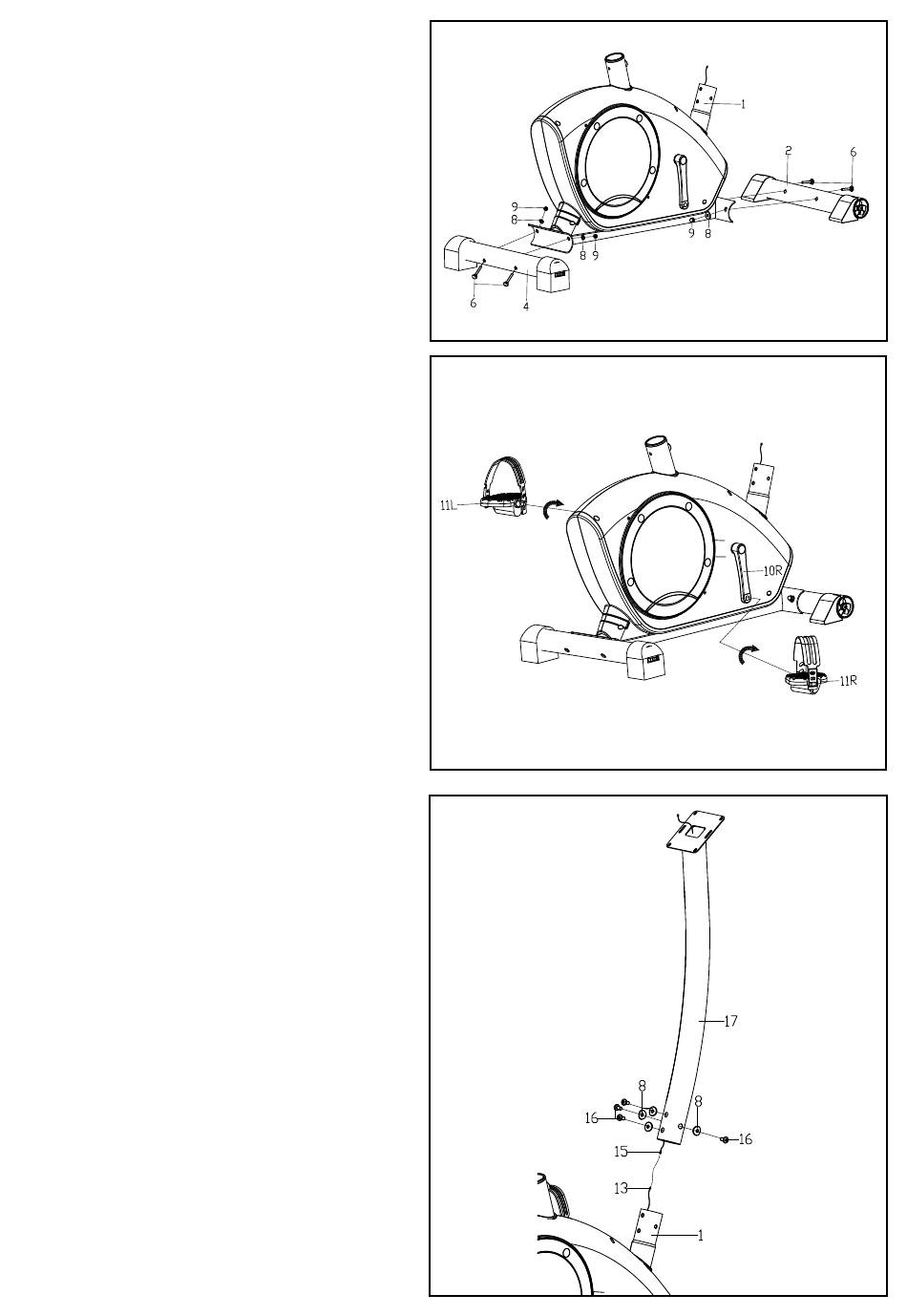

ÉTAPE 1
Fixez le stabilisateur avant (2) et le stabilisateur
arrière (4) sur le cadre principal (1) en fixant
le boulon de carrosserie (6), les rondelles
cambrées (8) et l'écrou borgne (9).
ÉTAPE 2
Vissez la pédale de droite (11R), marquée « R »
sur le côté droit de la manivelle (10), puis faites-la
tourner et fixez-la.
Effectuez la même opération avec la pédale de
gauche (11L) marquée « L » sur le côté gauche
de la manivelle (10), puis faites-la tourner dans
le sens inverse des aiguilles d'une montre et
fixez-la.
ÉTAPE 3
A : Branchez le fil d'extension du détecteur (15) sur
le fil du détecteur (13).
B : Verrouillez la potence verticale (17) sur le
cadre (1) à l'aide de la rondelle cambrée (8) et de
la vis (16).
6
