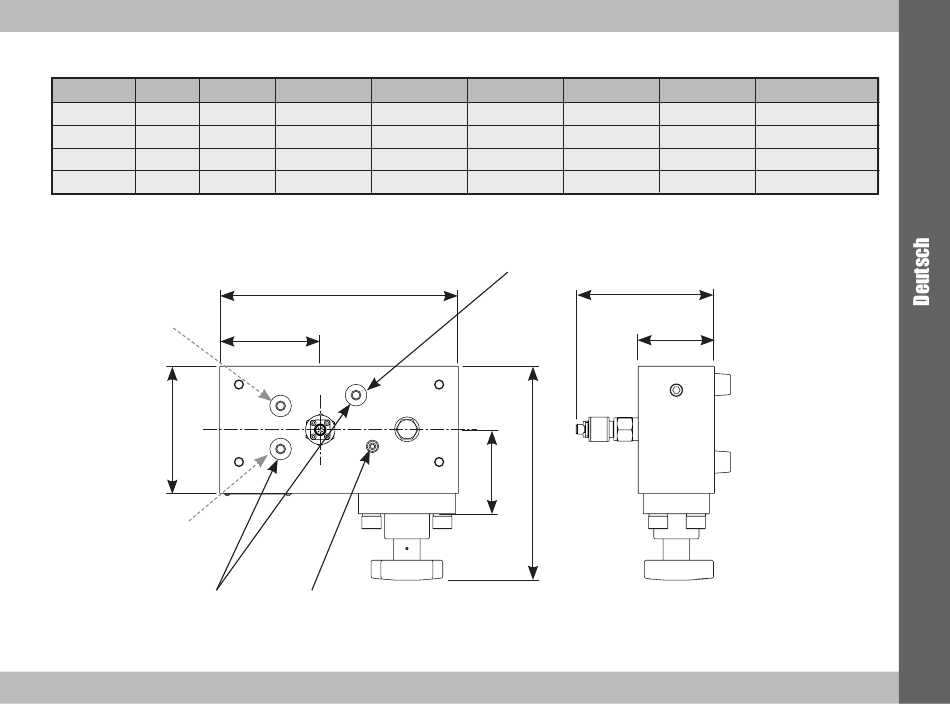

Maße:
Millimeter (Zoll)
Model No A
LT300R 49 (2") 100 (4")
LT400R 49 (2") 100 (4")
LT600R 75 (3") 125 (5")
LT800R 75 (3") 125 (5")
Rechnen Sie 20 mm (3/4") zu G für die Gesamthöhe mit Füßen hinzu.
Position LT300
und 400R
B
Position LT600,
750 und 800R
Druck-/
Temperaturanschlüsse
*
Anschluss über Wechselventil verbunden, um Messung des Maximaldrucks ungeachtet der Strömungsrichtung zu gewährleisten.
B C
182 (7-1/8") 222 (8-3/4")
182 (7-1/8") 222 (8-3/4")
211 (8-3/8") 235 (9-3/4")
211 (8-3/8") 235 (9-3/4")
D
E
M10-Anschluss
D E
102.5 (4") 47.6 (1-7/8")
102.5 (4") 47.6 (1-7/8")
99 (3-7/8") 63 (2-1/2")
99 (3-7/8") 63 (2-1/2")
Standardmäßig ist das Modell mit einem
Prüfanschluss M16 x 2 ausgestattet.*
F
C
F G Gewicht kg (lbs)
150 (6")
150 (6")
169 (6-5/8") 7.5 (16.5)
169 (6-5/8") 7.5 (16.5)
G
A
3.7 (8.1)
3.7 (8.1)
