4a : Raccordement
d'appareils audio

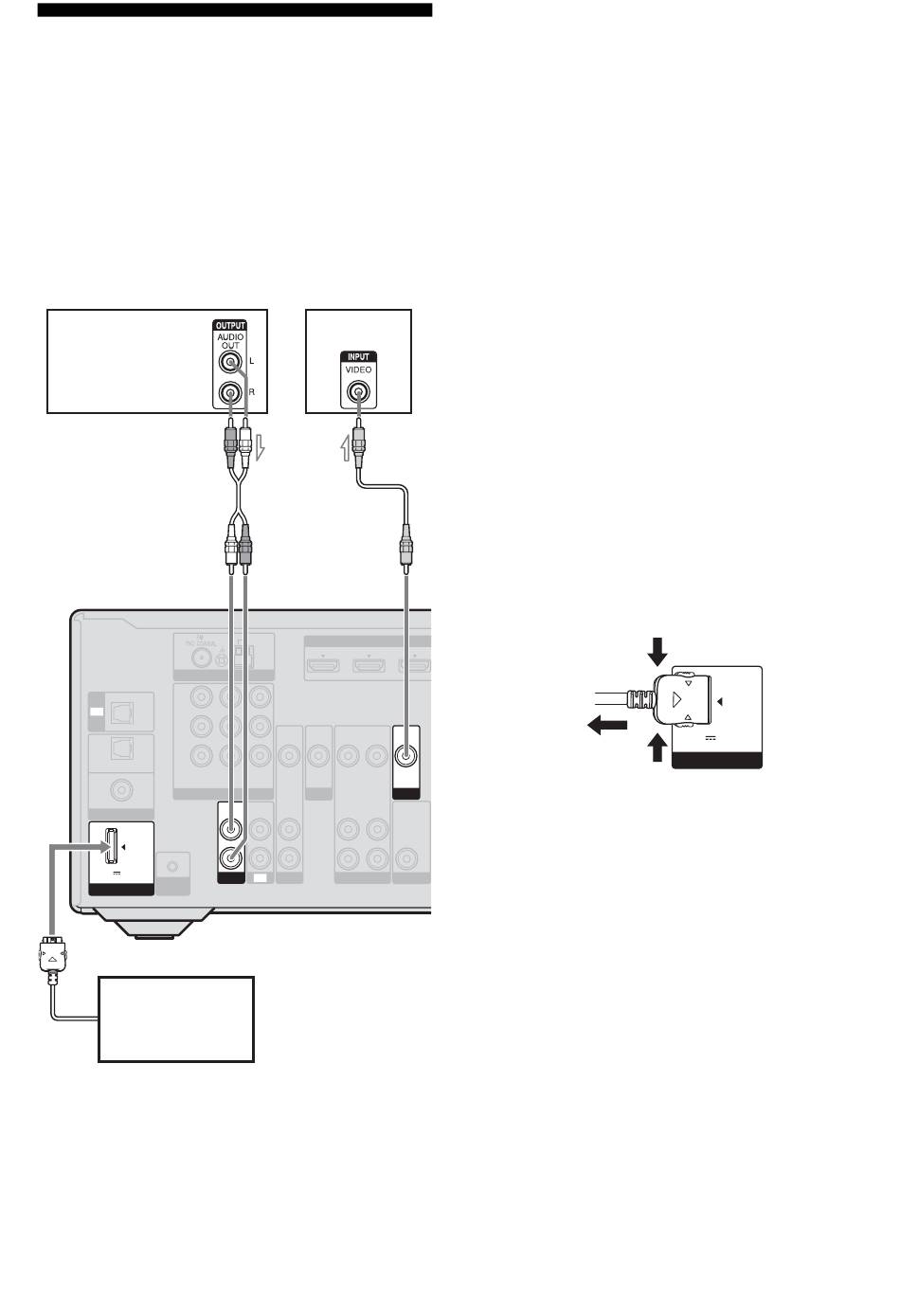

L'illustration suivante indique comment
raccorder un lecteur Super Audio CD, un
lecteur CD et un adaptateur DIGITAL
MEDIA PORT. Avant de raccorder les
cordons, veillez à débrancher le cordon
d'alimentation secteur.
Lecteur Super
Audio CD,
lecteur CD
ANTENNA
IN
Y
TV
P
/
B
OPTICAL
C
B
SAT/
CATV
P
/
IN
R
C
R
OPTICAL
SAT/CATV IN
DVD
IN
COMPONENT VIDEO
COAXIAL
DIGITAL
(ASSIGNABLE)
DC5V
0.7A MAX
AUTO CAL
DMPORT
MIC
Adaptateur DIGITAL
MEDIA PORT
A Cordon audio (non fourni)
B Cordon vidéo (non fourni)
22
FR
Téléviseur
A
B
AM
DVD IN
BD IN
VIDEO
VIDEO
VIDEO
VIDEO
IN
IN
OUT
IN
DVD IN
MONITOR
OUT
DVD
AUDIO
AUDIO
AUDIO
AUDIO
AUDIO
IN
IN
IN
OUT
IN
L
R
TV
VIDEO
SA-CD/CD
SAT/CATV
Remarques concernant le
raccordement de l'adaptateur
DIGITAL MEDIA PORT
• Ne raccordez pas un adaptateur autre que
l'adaptateur DIGITAL MEDIA PORT.
• Ne raccordez pas ou ne déconnectez pas
l'adaptateur DIGITAL MEDIA PORT lors
de la mise sous tension de l'ampli-tuner.
• Lors du raccordement de l'adaptateur
DIGITAL MEDIA PORT, veillez à insérer
le connecteur avec le côté portant la flèche
face à la flèche située sur la prise DMPORT.
• Veillez à effectuer les raccordements
DMPORT correctement et à insérer le
connecteur bien droit.
• Le connecteur de l'adaptateur DIGITAL
MEDIA PORT est fragile. Par conséquent,
manipulez-le avec précaution lorsque vous
installez ou déplacez l'ampli-tuner.
Pour débrancher l'adaptateur
DIGITAL MEDIA PORT de la
prise DMPORT
HDMI
SAT/CATV IN
VIDEO
OUT
MONITOR
Appuyez sur les deux côtés du connecteur tout
AUDIO
OUT
en tirant dessus.
SUBWOOFER
DC5V
0.7A MAX
2
1
DMPORT
