Caractéristiques techniques
8.4 Caractéristiques techniques
8.4.3
Alimentation (CA)
Tension de sortie
Tension
+ 12 V
+ 12 V
- 12 V
+ 5 V
+ 3,3 V
+ 5 V aux
La puissance totale des tensions + 5 V et + 3,3 V ne doit pas dépasser 190 W.
1
Courant d'appel à l'enclenchement max. pour :
110 V AC 25 A 5 ms
230 V AC 30 A 5 ms
Power Good Signal
Figure 8-1
Remarque
Connexion à une alimentation sans interruption (ASI)
L'alimentation contient un couplage PFC (Power Factor Correction) actif afin de respecter la
directive CEM.
Les alimentations ininterrompues en courant alternatif, lorsqu'elles sont utilisées avec un
SIMATIC PC à PFC actif, doivent fournir une tension de sortie sinusoïdale en mode de
fonctionnement normal et en mode sauvegardé.
Les propriétés des alimentations ininterrompues sont décrites et classées dans les normes
EN 50091-3 et CEI 62040-3. Les appareils à tension de sortie sinusoïdale en mode de
fonctionnement normal et en mode tampon possèdent la classe "VFI-SS-..." ou "VI-SS-...".
146
1
2

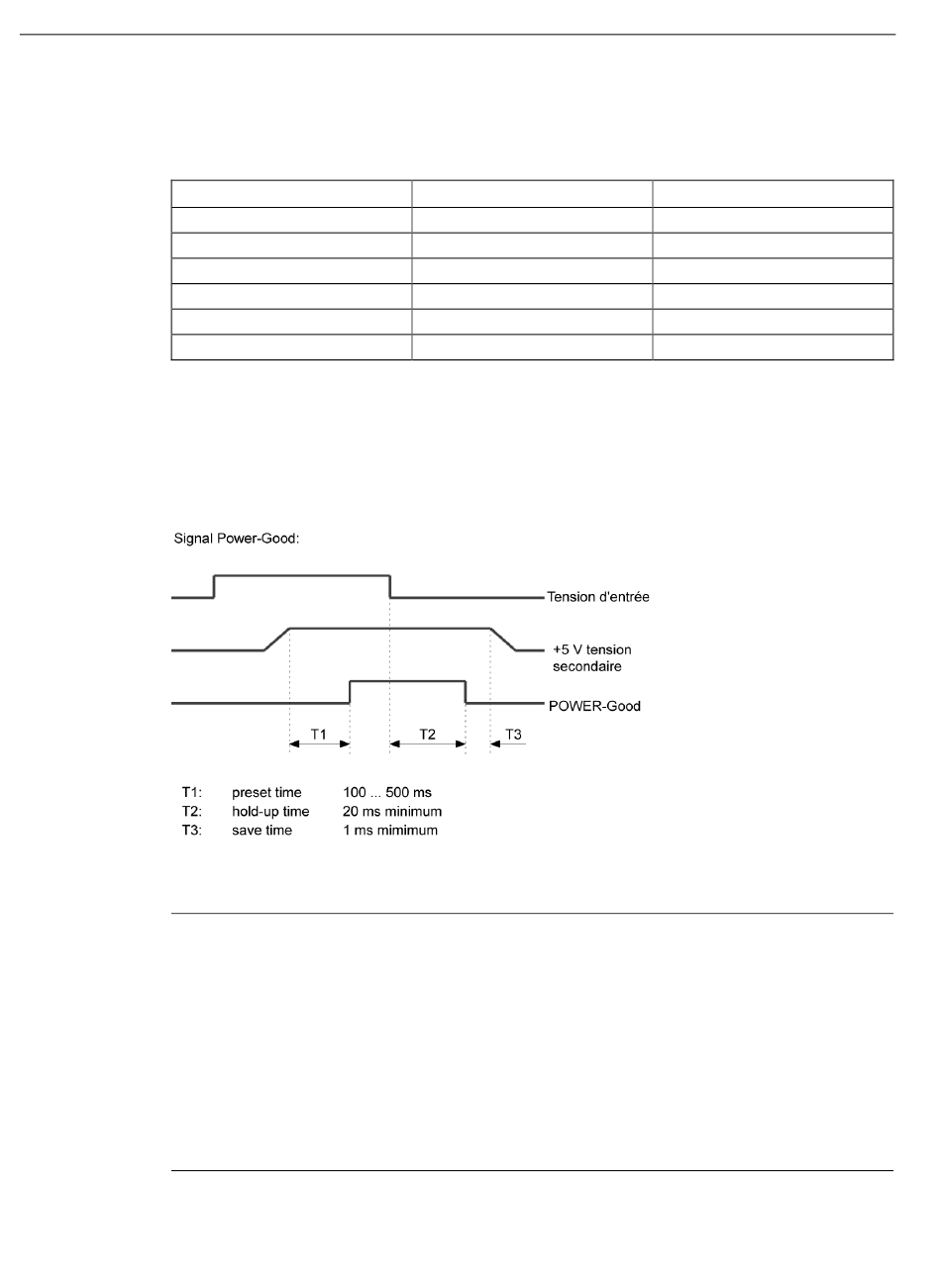

Variation du Power Good Signal dans le temps
Courant maxi.
11 A
14 A
0,3 A
25 A
1
20 A
1
2 A
Instructions de service, 01/2015, A5E32996307-AB
Constante de tension
+/- 5 %
+/- 5 %
+/- 10 %
+/- 5 %
+/- 5 %
+ 5 % / - 3 %
SIMATIC IPC647D
