REMARQUE : la garniture en caoutchouc n'est pas nécessaire lors de l'installation de la sonde sur un moteur
électrique dont le diamètre de l'arbre est supérieur à 25 mm (1 po).

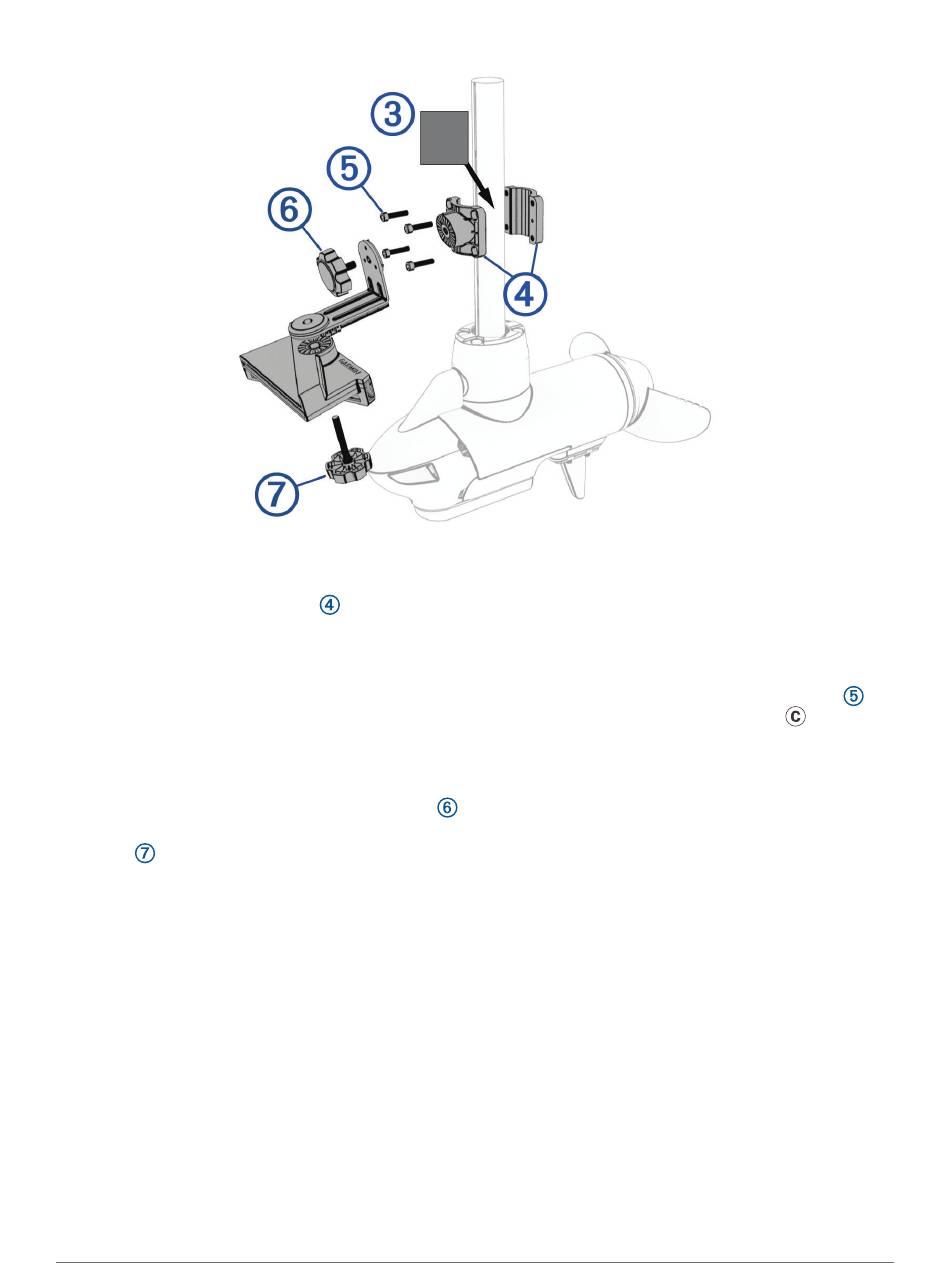

7 Orientez le support de montage
avant du support pointent vers le haut.
Vous devez positionner le support de manière à ce que le trou de vis central soit face à l'avant du moteur
électrique.
8 Placez le support autour de la garniture en caoutchouc sur l'arbre du moteur électrique, insérez les vis
dans le support de montage et fixez-les à l'aide de la clé hexagonale M5 dans le sac de pièces
9 (Facultatif) Faites passer le moteur électrique de la position déployée à la position rangée (et inversement)
pour tester l'emplacement du support de montage et effectuer les réglages nécessaires.
10 Avec l'angle de 90 degrés orienté vers le bas, fixez la longueur la plus courte du bras d'extension au support
de montage à l'aide de la molette la plus courte
11 Placez la sonde sous la longueur la plus longue du bras d'extension et fixez-la à l'aide de la molette la plus
longue .
REMARQUE : vous pouvez fixer le bras d'extension sur le support de montage et la sonde sur le bras
d'extension en utilisant le matériel discret fourni au lieu molettes si vous ne prévoyez pas de changer
fréquemment de mode de sonde pendant l'utilisation
discret, page 15).
12 Fixez le câble de sonde à l'arbre moteur ou à un autre emplacement sûr.
13 Acheminez le câble de sonde vers l'emplacement d'installation du module sondeur, tout en observant les
précautions ci-dessous.
• Vous devez faire passer le câble de manière à ce qu'il n'entre pas en contact avec l'hélice lors du
fonctionnement du moteur électrique.
• N'approchez pas le câble de câbles électriques ou de toute autre source d'interférence électrique.
• Vous devez acheminer le câble de sorte qu'il ne soit pas coincé lorsque le moteur électrique est déployé
ou rangé.
REMARQUE : si nécessaire, pour disposer d'un câble plus long, vous pouvez connecter un câble de rallonge
optionnel, disponible sur
14 Positionnez la sonde sur l'angle de votre choix
sur l'arbre de manière à ce que les flèches sur la face interne de la partie
buy.garmin.com ou auprès de votre revendeur Garmin.
(Angles de vue, page
.
(Installation de la sonde à l'aide du matériel de montage
6).
.
