5.3.10

Multicast

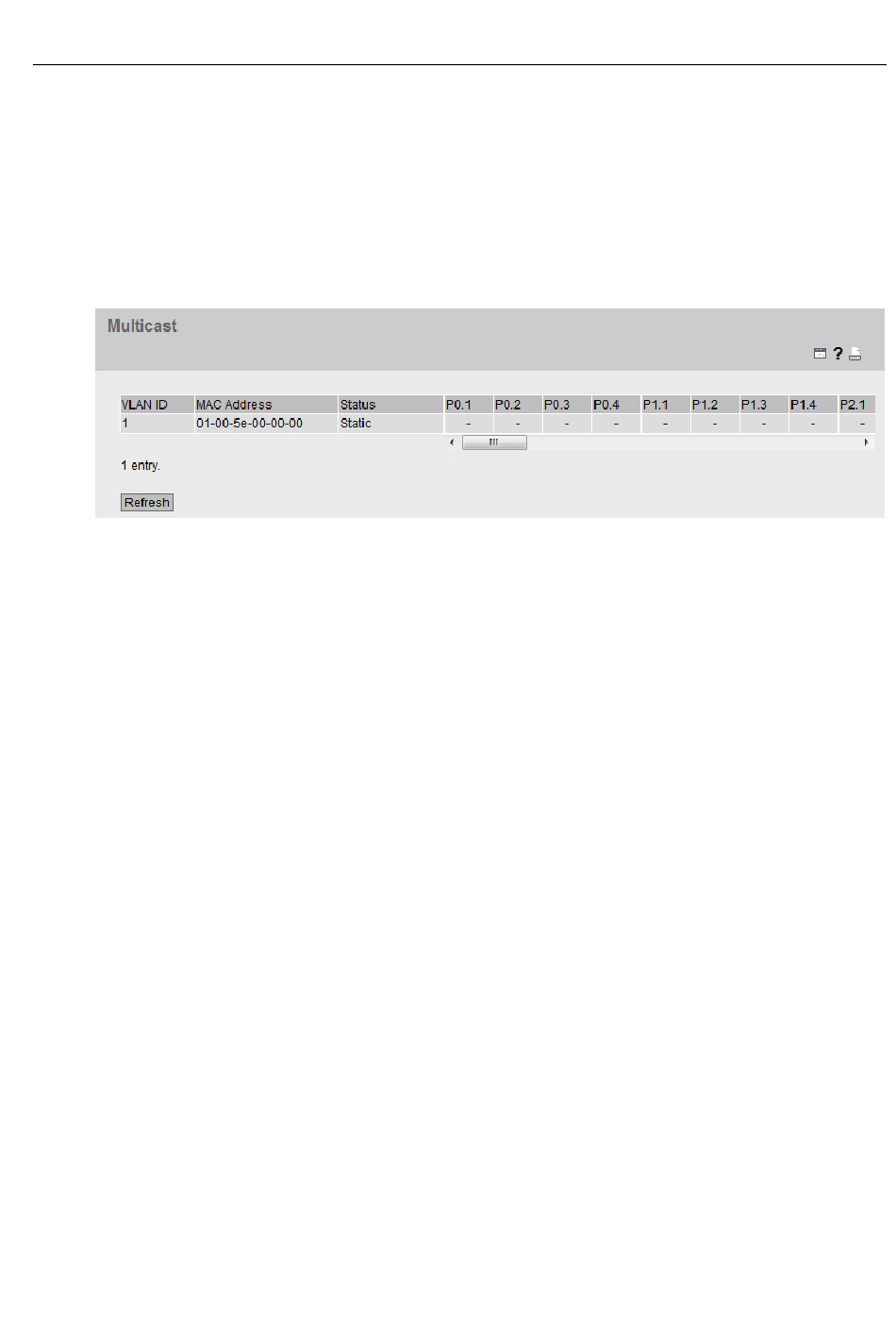

Etat de la table de filtres multicast
Cette table affiche les télégrammes multicast actuellement inscrits dans la table de filtres
avec leurs ports destinataires. Les entrées peuvent avoir été effectuées dynamiquement (un
appareil les a apprises) ou statiquement (l'utilisateur les a paramétrées).
Description
Le tableau se compose des colonnes suivantes:
● VLAN ID
● MAC Address
● Status
SCALANCE XM-400/XR-500 Web Based Management
Manuel de configuration, 05/2014, C79000-G8977-C248-07
Affiche l'ID du VLAN auquel la nouvelle adresse MAC multicast est affectée.
Affiche l'adresse MAC multicast de l'abonné qu'un appareil a apprise ou que l'utilisateur a
configurée.
Affiche l'état de chaque entrée d'adresse. Les mentions suivantes sont possibles :
– static

 L 'adresse a été entrée statiquement par l'utilisateur. Les adresses statiques sont
enregistrées durablement, c.-à-d. qu'elles ne sont pas effacées après écoulement du
Aging Time, ni par le redémarrage de l'appareil. Elles doivent être supprimées par
l'utilisateur.
– IGMP

 L e port destinataire de cette adresse a été déterminé par configuration IGMP.
– GMRP

 L e port destinataire de cette adresse a été enregistré par réception d'un télégramme
GMRP. Liste des ports. A chaque emplacement correspond une colonne. Une
colonne
 a ffiche pour chaque port l'appartenance à un groupe multicast. La zone de
liste déroulante propose les options suivantes : M(Member) Ce port transmet des
télégrammes multicast. R(Registred) Membre du groupe multicast, la déclaration a eu
lieu par un télégramme GMRP. I(IGMP) Membre du groupe multicast, la déclaration a
eu lieu par un télégramme IGMP. N'est pas membre du groupe multicast. Ce port ne
transmet pas de télégramme multicast possédant l'adresse MAC multicast définie.
Configuration avec le Web Based Management
5.3 Le menu "Information"
89
