Chapitre 2
Installation de l'appareil

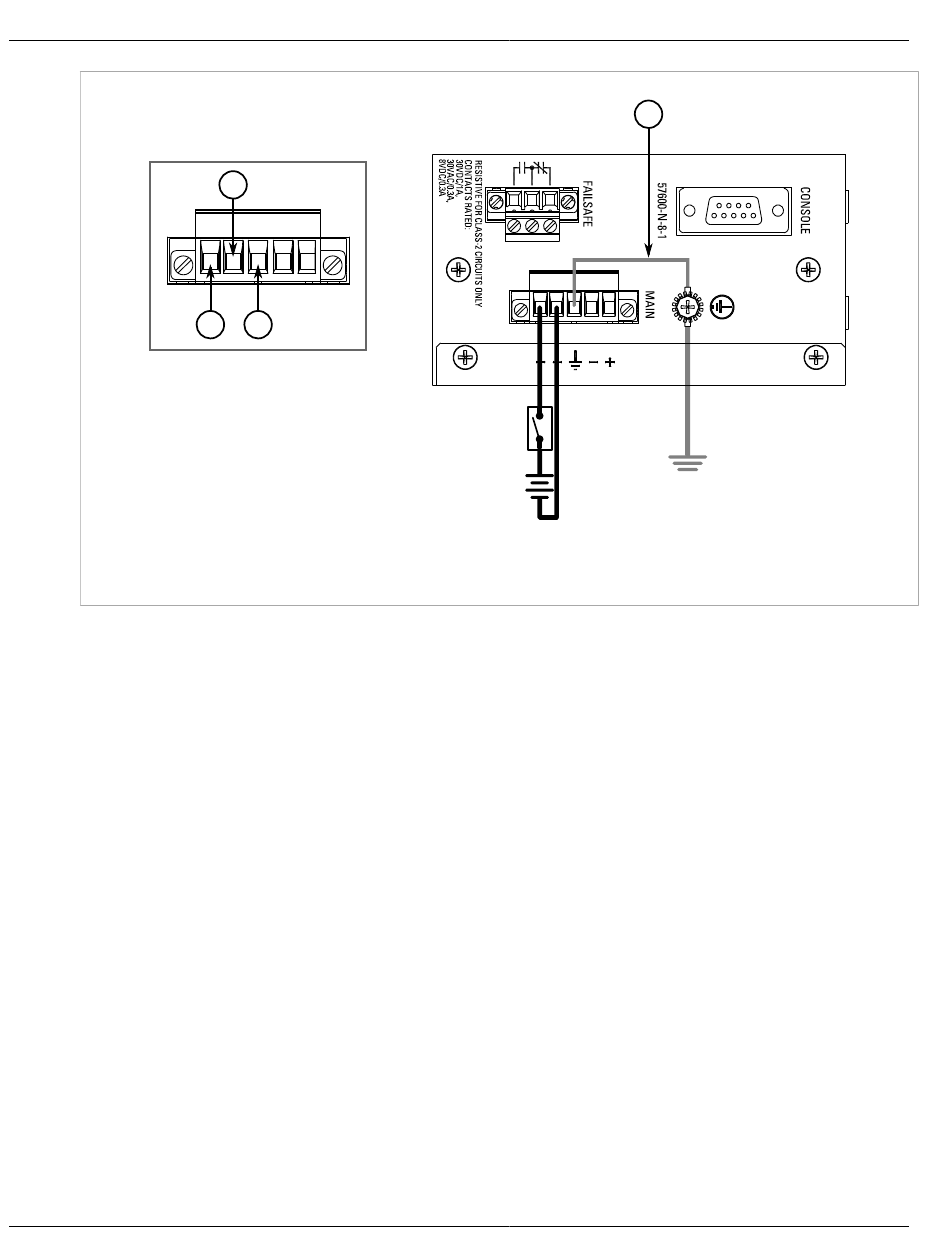

Figure 8 : Câblage du bornier : entrées d'alimentation CC simple
1. Borne positive 2. Borne négative 3. Borne de terre des ondes de choc 4. Câble de terre tressé
3.
Connectez le fil négatif de la source d'alimentation à la borne négative du bornier.
4.
[Facultatif] Si une connexion redondante est requise, répétez les étapes
les entrées de courant secondaires.
16
2
1
3
4
±
±
Étape 2
et
Connexion d'une alimentation CC basse tension
RUGGEDCOM RS900F
Guide d'installation
Étape 3
afin de connecter
