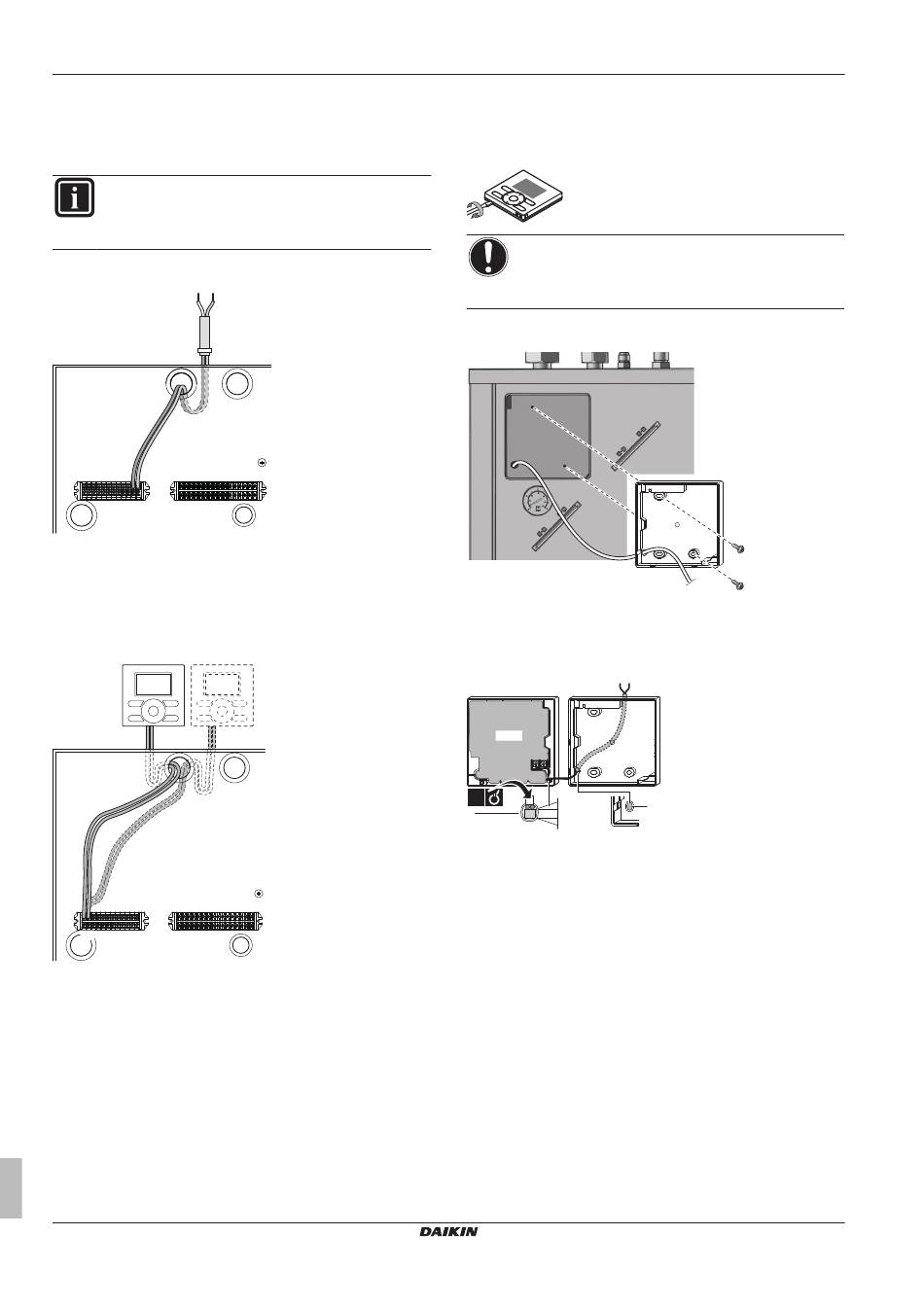

4.5.4 Raccordement du capteur extérieur à
distance
Le capteur extérieur à distance (fourni comme accessoire) mesure la
température ambiante extérieure.
INFORMATIONS
Si la température de départ voulue est la loi d'eau, il est
important que la température extérieure soit mesurée en
permanence.
1 Raccordez le câble du capteur externe de température à l'unité
intérieure.
X5M X2M
11 12
10
2 Fixez le câble avec les attaches sur les supports d'attaches.
3 Installez le capteur extérieur à distance comme indiqué dans le
manuel d'installation du capteur (fourni comme accessoire).
4.5.5 Raccordement de l'interface utilisateur
1 Raccordez le câble de l'interface utilisateur à l'unité intérieure.
X5M X2M
1 2
2 Fixez le câble avec les attaches sur les supports d'attaches.
Manuel d'installation
12
Fixation de l'interface utilisateur sur l'unité
1 Insérez un tournevis dans les fentes situées sous l'interface
utilisateur et séparez délicatement la plaque avant de la plaque
murale.
REMARQUE
La carte de circuit imprimé (CCI) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
2 Fixez la plaque murale de l'interface utilisateur sur la plaque
avant de l'unité.
3 Découpez un conducteur à 2 fils.
4 Raccordez les fils à l'interface utilisateur comme indiqué ci­
dessous.
Par l'arrière
PCB
1x
b
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
5 Réinstallez la plaque avant sur la plaque murale.
