Si l'appareil est alimenté en AC, la basse tension fournie pour l'alimentation des
capteurs satisfait aux critères TBTS selon EN601010, catégorie de surtension II,
degré de souillure 2�
Afin de garantir un fonctionnement sûr, le câble de signaux (capteurs, sorties
transistor, entrées 24 V TOR) et le câble de charge (alimentation, sorties de relais)
doivent être posés séparément� Le cas échéant, utiliser un câble blindé�

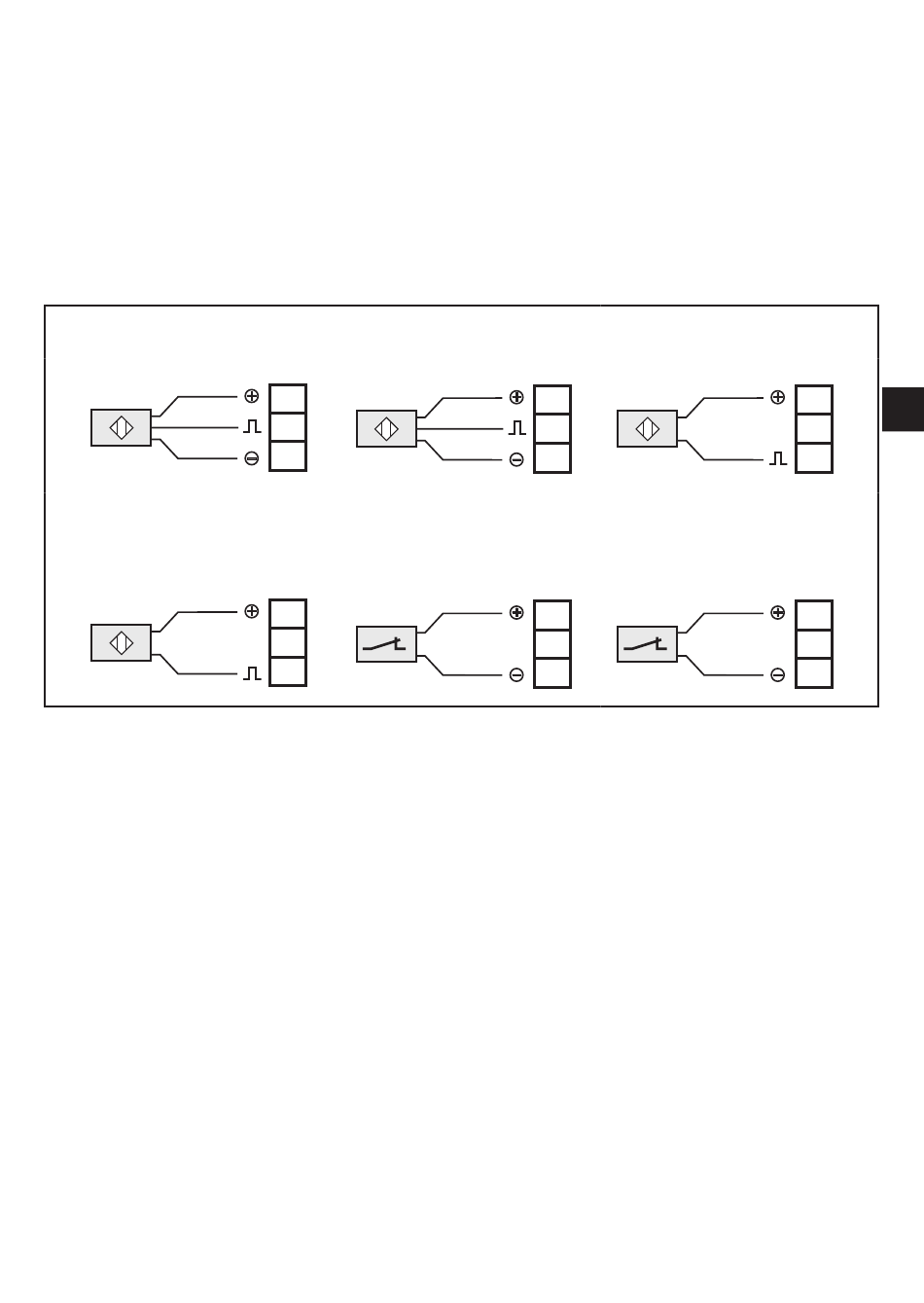

6.3 Raccordement des capteurs (In1)
DC-PNP à FR-1
BN
BK
BU
DC quadronorm à FR-1
WH
BK
Le raccordement de contacts de commutation mécaniques n'est pas recommandé
car ils ont tendance à rebondir et produisent des impulsions erronées�
Les bornes 5 et 6 peuvent être utilisées pour l'alimentation des générateurs
d'impulsions ou pour la commande des entrées reset (seulement FR-1)�
6.4 Sorties relais (Out1, 2)
Pour éviter une usure excessive et respecter les normes CEM, les contacts
doivent être déparasités lors de la commutation des charges selfiques�
Si les sorties relais sont utilisées pour commuter des courants très faibles (par ex�
entrées API), des résistances de contact considérables peuvent se produire� Dans
ce cas utiliser les sorties transistor�
6.5 Sorties transistor (Out1, 2)
Les sorties transistor ont besoin d'une alimentation externe commune de 24 V DC
à la borne 3� Normalement cette tension ne devrait pas être fournie par l'appareil�
Le point de référence (GND) du bloc d'alimentation externe doit être relié à la
borne 1 du contrôleur, sinon aucune commutation n'est possible�
DC-NPN à FR-1
BN
5
BK
4
BU
6
NAMUR jusqu'à 25 V à
FR-1
BN
5
BU
4
AC/DC à FR-1
BN
5
10
BU
6
NAMUR 8,2 V à FR-1N
BN
10
BU
6
5
FR
4
6
5
11
