FAULT
+24V(P1) 0V 0V +24V(P2)
+ -
-
1 1

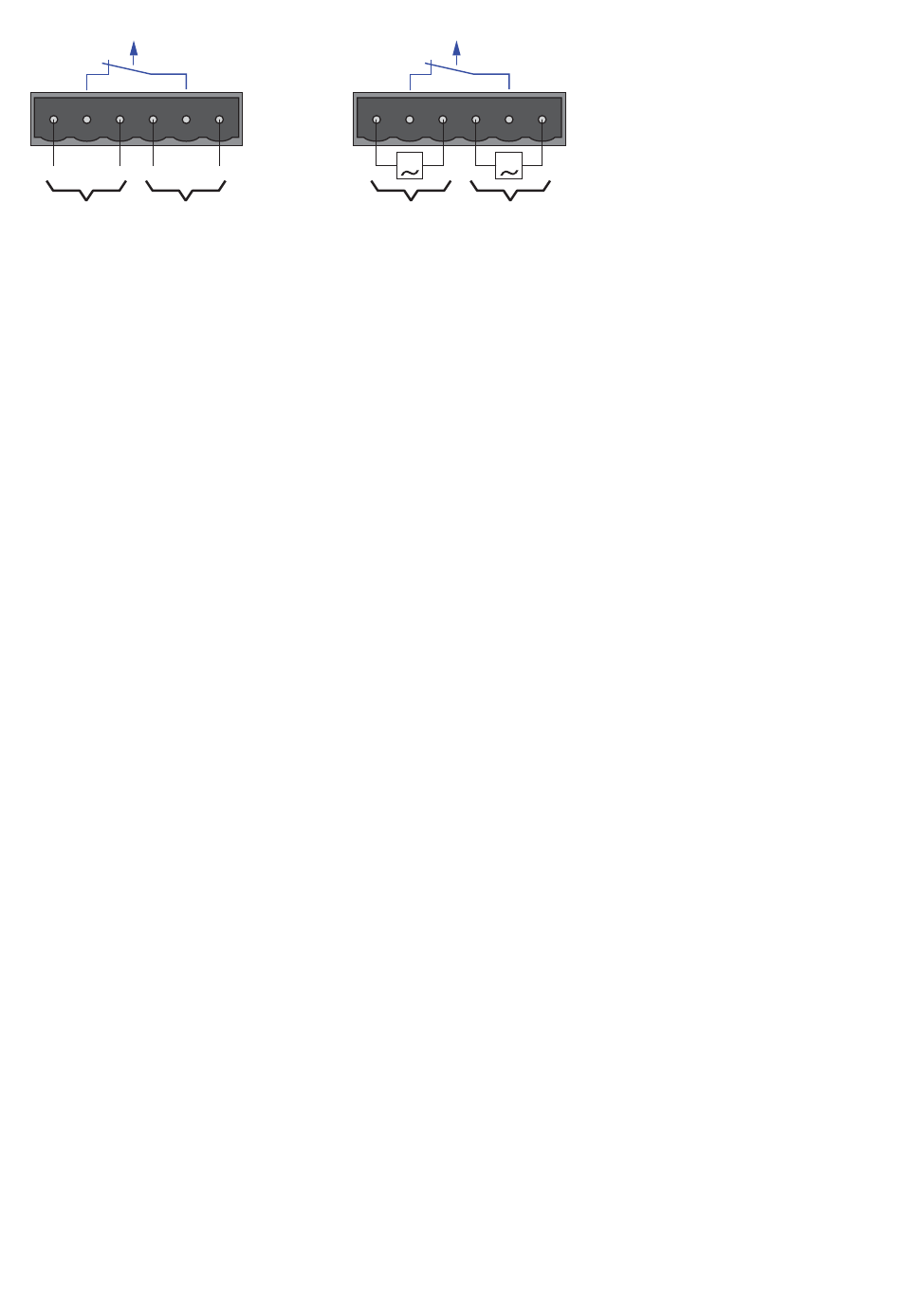

Figure 4 : Connexion de l'alimentation sur le bornier 6 pôles
1 – Tension continue, plage de tension : de 9,6 V CC à 60 V CC
2 – Tension alternative, plage de tension : de 18 V CA à 30 V CA
Information : En cas de non redondance de la tension principale,
l'équipement signale une panne d'alimentation. Pour éviter ce message,
il suffit d'appliquer l'alimentation sur les deux entrées ou de modifier la
configuration via l'administration.
Contact sec « FAULT »


Le contact sec (« FAULT », brochage du bornier cf.
renseigne sur le bon fonctionnement de l'équipement et permet un
télédiagnostic. Le type de supervision du fonctionnement peut être
défini au niveau logiciel.

L'administration basée Web du commutateur permet également de
définir manuellement le contact sec et donc de contrôler des
équipements externes.
Toute rupture de contact permet de signaler les conditions suivantes via
un contact sec de potentiel nul (contact à relais, circuit fermé) :

La panne d'au moins une des deux alimentations (l'alimentation 1 ou
2 est inférieure au seuil).

Un dysfonctionnement persistant de l'équipement.

La coupure de la connexion sur au moins un port. Le choix de la liaison
surveillée se fait via l'administration, par application d'un masque par
port. A la livraison, la supervision de l'état de la liaison est désactivée.
20
+24V(P1)
+
FAULT
0V 0V +24V(P2)
G G
2 2
figure 4)
