Manuels Connexes pour Bose PS1
Sommaire des Matières pour Bose PS1

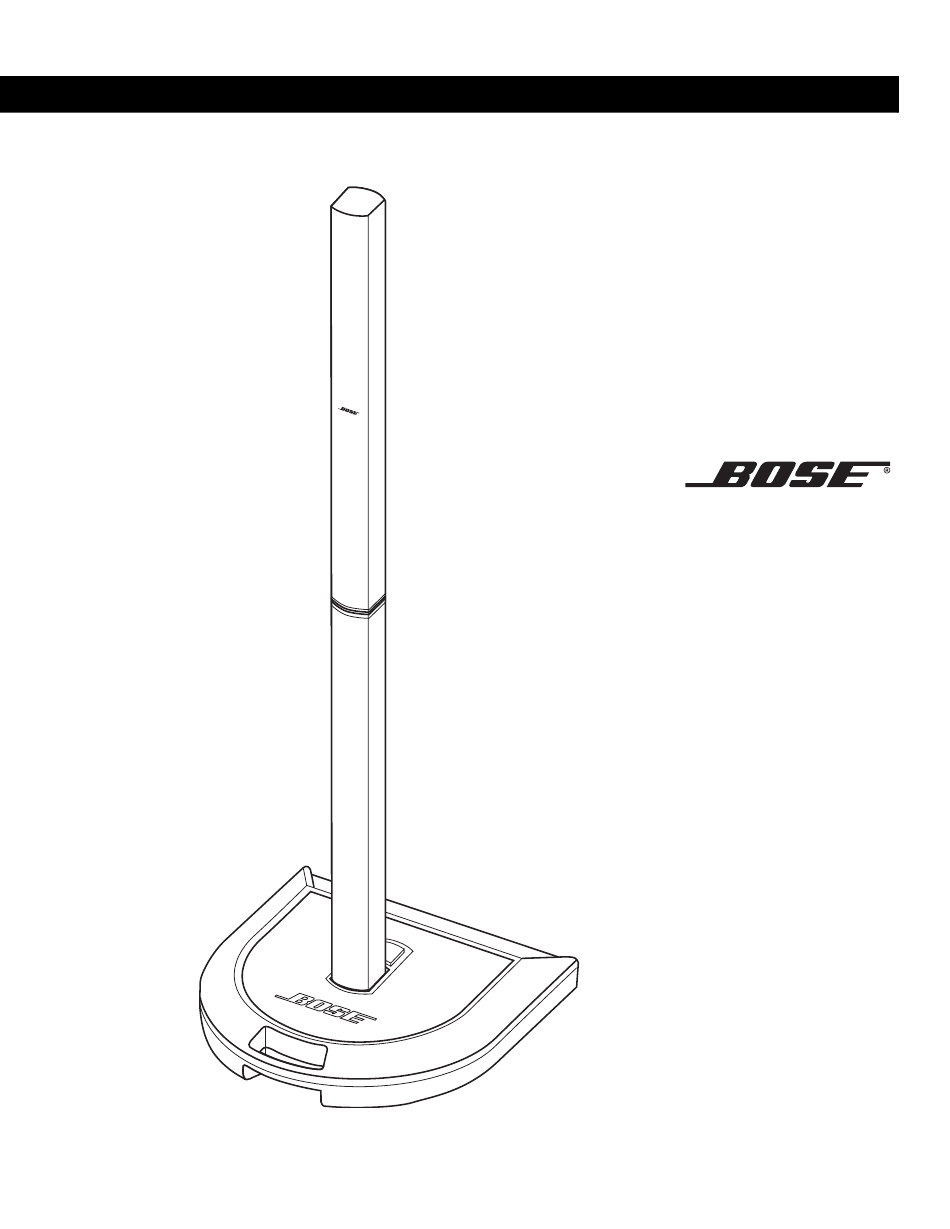

- Page 1 Gamme de produits Bose ® Personalized Amplification System™ Notice d’utilisation « Une marque de qualité » www.bose.com/musicians...
- Page 2 DECLARATION OF CONFORMITY We, the offerer: Bose Corporation, The Mountain, Framingham, MA 01701-9168 USA acknowledge our sole responsibility, that the product: Kind of equipment: Amplifier Type designation: In accordance with EMC Directive 89/336/EEC and Article 10(1) of the Directive, is in compliance with the following norm(s) or document(s): EN55103-1 (E2), EN55103-2 (E2) &...
-
Page 3: Informations De Sécurité
Adressez-vous à un réparateur qualifié. Les marquages de SÉCURITÉ présentés sur cette page sont situés sur les boîtiers de votre système. Ces marquages de SÉCURITÉ peuvent être situés sur les boîtiers du socle amplificateur PS1 Personalized Amplification System™ : Le symbole représentant un éclair avec une flèche à l’intérieur d’un triangle équilatéral est utilisé pour prévenir l’utilisateur de la présence d’une tension électrique dangereuse non isolée à... -
Page 4: Table Des Matières
Méthode de connexion en parallèle ......... . Connexion en série d’effets au socle amplificateur PS1 ...... -
Page 5: Installation
Installation Avant de commencer ® Nous vous remercions d’avoir acheté un produit de la gamme Bose Personalized Amplification System™. Cette nouvelle technologie révolutionnaire permet de bénéficier de la qualité d’un concert acoustique intimiste tout en profitant des performances de l’amplification. -
Page 6: Déballage

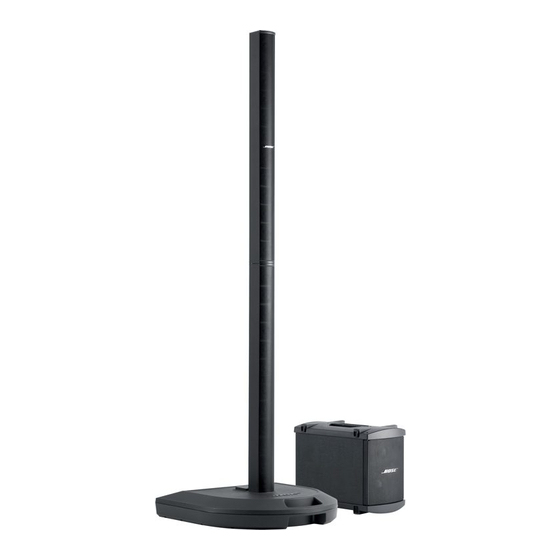

Le premier contient le socle amplificateur PS1, le cordon d’alimentation secteur, la télécommande R1 avec son câble, le connecteur de protection, cette notice d’utilisation, la notice d’installation rapide, le sac de transport PS1, le CD-ROM, et le fusible disponible. Le second contient l’enceinte L1 Cylindrical Radiator™ et ses sacs de transport. -
Page 7: Positionnement Approprié Du Système Pour Des Performances Optimales
AVERTISSEMENT : L’unité complète pèse environ 27 kg. Il est donc déconseillé de déplacer l’unité une fois qu’elle est totalement assemblée. Le positionnement du socle amplificateur PS1 à l’endroit approprié constitue une étape importante du processus d’installation de ce produit afin de créer votre propre son personnel. -
Page 8: Assemblage Du Système
Installation Assemblage du système 1. Posez le socle amplificateur PS1 sur le sol. 4. Connectez la télécommande R1 au socle Placez-le sur une surface plane, sèche et stable à l’arrière amplificateur PS1. Connectez l’une des extrémités de la scène, la poignée orientée vers l’avant, derrière les du câble de la télécommande R1 à... -
Page 9: Désassemblage
PS1. Retirez la partie supérieure de l’enceinte L1 Cylindrical Radiator Placez un pied sur le socle amplificateur PS1 pour prendre appui. Saisissez fermement la partie supérieure d’une main. Avec le pouce de l’autre main, appuyez sur le bouton de déblocage et retirez la partie supérieure. -
Page 10: Connexion D'un Module De Graves B1 Au Socle Amplificateur Ps1 (Optionnel)
Connexion d’un module de graves B1 au socle amplificateur PS1 (optionnel) La prise B1 Bass Module (Amp 3 OUT) située sur le socle amplificateur PS1 peut contrôler un ou deux modules de graves B1. Les modules de graves B1 peuvent être placés sur le sol verticalement ou horizontalement. -
Page 11: Connexion De Deux Modules De Graves B1
ATTENTION : Ne connectez pas plus de deux modules de graves B1 à la prise B1 Bass Module (Amp 3 OUT) du socle amplificateur PS1. En effet, cela provoquerait une surcharge au niveau de l’amplificateur du socle amplificateur PS1, limitant ainsi les performances du système. -
Page 12: Commandes, Indicateurs Et Connexions
Consultez le guide de présélection à l’intérieur du volet du panneau du socle amplificateur PS1 pour obtenir une liste des présélections disponibles. Line OUT ........Sortie XLR permettant d’envoyer le signal vers un appareil externe d’enregistrement ou une console de mixage... -
Page 13: Commandes Et Connexions Pour Les Canaux 3 Et 4
Commandes, indicateurs et connexions Commandes et connexions pour les canaux 3 et 4 Line IN ........Entrée ligne asymétrique pour connecteur Jack. Level 0 à 12 .......Contrôle du niveau d’entrée de la source. -
Page 14: Connexions Pour Amplificateur De Puissance, Modules De Graves, Télécommande Et Alimentation Électrique
Data IN ..........Entrée pour données numériques. Permet de mettre à jour le logiciel du système. Data OUT ........Sortie numérique pour les canaux 1 et 2. Remote..........Connexion d’entrée pour la télécommande R1. AC Mains......... Connexion d’alimentation à trois broches. Fuse ..........Fusible. On/Off..........Commutateur marche/arrêt du socle PS1. -
Page 15: Fonctions De La Télécommande R1
Commandes, indicateurs et connexions Fonctions de la télécommande R1 CH 1 CH 2 HIGH LEVEL SIG / OL SIG / OL MASTER CH1/CH2 HIGH -12 à +12 ..Diminue (-) ou augmente (+) les aigus. CH1/CH2 MID -12 à +12...Diminue (-) ou augmente (+) les médium. CH1/CH2 LOW -12 à... -
Page 16: Instructions De Fonctionnement
À moins que vous ne changiez considérablement votre façon de vous produire, vous n’aurez généralement à réaliser cette opération qu’une seule fois. 1. Réglez toutes les commandes Trim et Level du socle amplificateur PS1 sur zéro (0). 2. Réglez la commande MASTER et toutes les commandes LEVEL de la télécommande R1 sur zéro (0). -
Page 17: Utilisation D'un Processeur D'effets
Instructions de Fonctionnement Utilisation d’un processeur d’effets IMPORTANT : Lorsque vous utilisez un processeur, identifiez et utilisez la méthode de connexion appropriée (série ou parallèle) pour votre application. Certains effets DOIVENT IMPÉRATIVEMENT être branchés en série. Méthode de connexion en série Avec la méthode de connexion en série, la totalité... -
Page 18: Connexion En Série D'effets Au Socle Amplificateur Ps1
Remarque : Si le signal de sortie du processeur d’effets est très élevé, il peut surcharger l’entrée du socle amplificateur PS1. Si la LED du panneau arrière s’allume en rouge, même si la commande LEVEL du canal est positionnée en dessous du niveau 6 sur la télécommande, diminuez le niveau de sortie de votre processeur d’effets. -
Page 19: Connexion Parallèle D'effets Au Socle Amplificateur Ps1
5. Réglez le niveau d’effet du processeur sur la position maximum et réglez le niveau de mixage du processeur d’effets sur la position de traitement total du signal. 6. Réglez la commande Channel 3 Level du socle amplificateur PS1 de façon à obtenir le mixage d’effets souhaité. -
Page 20: Dépannage
• Vérifiez que la commande de volume appropriée n’est pas en position minimum (Trim aucun son n’est émis. ou Channel 3/4 Level sur le socle amplificateur PS1 ; CH 1/2 LEVEL et MASTER sur la télécommande R1). • Vérifiez que votre instrument est branché sur la prise Channel 1/2 Input ou Channel 3/4 Input. - Page 21 à un niveau de +4 dBu. et 2 présentent des parasites. • Essayez de brancher l’appareil récepteur sur la même prise secteur que le socle PS1. • Essayez d’utiliser un adaptateur « ground-lift » XLR ou une boîte de direct.
-
Page 22: Service Client
• Branchez les deux canaux stéréo gauche et droit sur deux canaux séparés sur le socle stéréo préenregistrée (lors de amplificateur PS1, par exemple sur Channel 1 pour le canal gauche et sur Channel 2 l’utilisation d’appareils tels pour le canal droit. -
Page 23: Informations Techniques
Informations techniques Spécifications mécaniques Dimensions • Socle amplificateur PS1 : 66 cm (L) x 66 cm (P) x 12,7 cm (H) • Enceinte L1 Cylindrical Radiator™ (chaque section) : 8,9 cm (L) x 10,5 (P) cm x 109,2 cm (H) •... - Page 24 ©2005 Bose Corporation, The Mountain, Framingham, MA 01701-9168 USA 277296 AM Rev.01 CCM-001549 www.bose.com/musicians...
