d. Serrer les deux fixations de support de sorte que le détecteur IRmax soit maintenu
fermement en place. Remettre l'enveloppe étanche en place.
e. Une fois le détecteur IRmax fixement en place, déposer l'écrou arrière du détecteur
IRmax afin de permettre l'accès aux bornes de câble.
f. Préparer le câble. Crowcon recommande un câble à blindage acier (SWA ou Steel Wire
Armoured de 1,5 mm
compatibles avec des presse-étoupes certifiés Exd). Poser un presse-étoupes de câble de
certification Exd appropriée, passer les conducteurs de câble par le corps du détecteur
IRmax et visser l'ensemble dans le presse-étoupes de câble. Fixer le presse-étoupes en
place et s'assurer que l'armure du câble est reliée à la masse au presse-étoupes du câble
et au corps du détecteur IRmax. NB. Ne pas oublier de reposer l'écrou arrière après avoir
installé le câble.
g. La plaque de maintien (élément 9 en Figure 3, page 33) doit être fixée solidement
afin d'empêcher que l'écrou arrière (ou l'accessoire d'affichage IR fixe ou de modèle de
barrière à sécurité intrinsèque) risque de se desserrer.
2.4 Installation au moyen d'un presse-étoupes à ergot
et d'un boîtier de jonction auxiliaire
Cette option est requise lorsque le détecteur IRmax doit être raccordé à un boîtier de jonction
auxiliaire certifié Exe ou Exd existant.

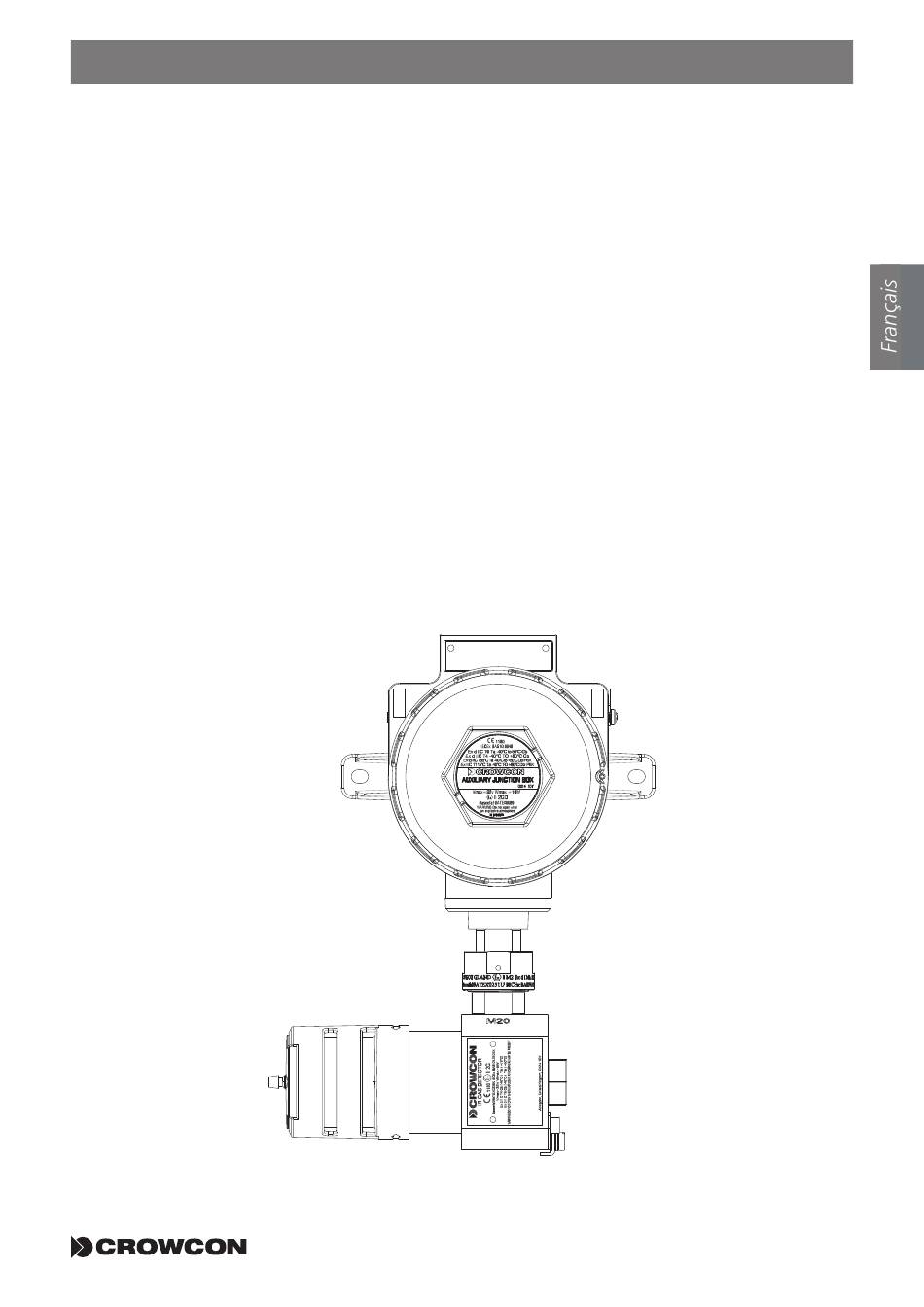

Figure 6: Détecteur IRmax raccordé à un boîtier de jonction auxiliaire
Detecting Gas Saving Lives
2 ), d'autres types de câble pouvant être utilisés dès lors qu'ils sont
37
2. Installation
