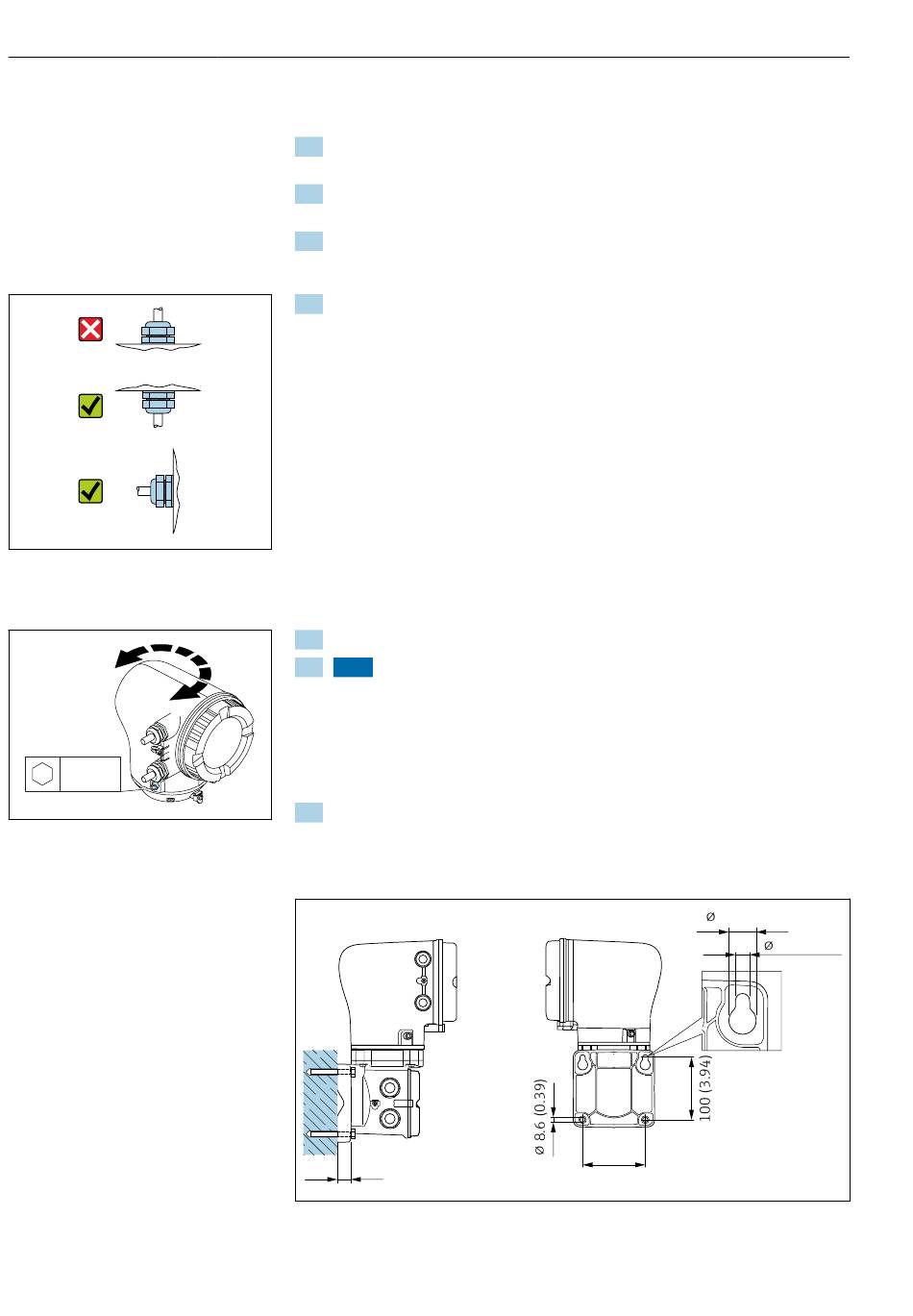

Montage du capteur

1. S' a ssurer que le sens de la flèche sur le capteur coïncide avec le sens
d' é coulement du produit.
2. En cas d' u tilisation de disques de mise à la terre, respecter les instructions
de montage fournies.
3. Respecter les couples de serrage. Selon le standard et la taille des brides,
des couples de serrage de vis maximum ou nominaux doivent être
respectés → Couples de serrage des vis,  161.
4. Monter et orienter l' a ppareil ou le boîtier du transmetteur de manière à
diriger les entrées de câbles vers le bas ou le côté.
A0044192
Rotation du boîtier du transmetteur
1. Desserrer les vis de fixation des deux côtés du boîtier du transmetteur.
2. AVIS
Rotation excessive du boîtier du transmetteur !
Les câbles internes sont endommagés.
‣
Tourner le boîtier du transmetteur au maximum de 180° dans chaque
direction.
Tourner le boîtier du transmetteur dans la position souhaitée.
3. Serrer les vis en procédant dans l' o rdre inverse.
A0041095

Montage du transmetteur au mur

20 (0.79)
 5 Unité de mesure mm (in)
Proline Promag P 10 HART
18 (0.71)
100 (3.94)
Endress+Hauser
10 (0.39)
A0043473
