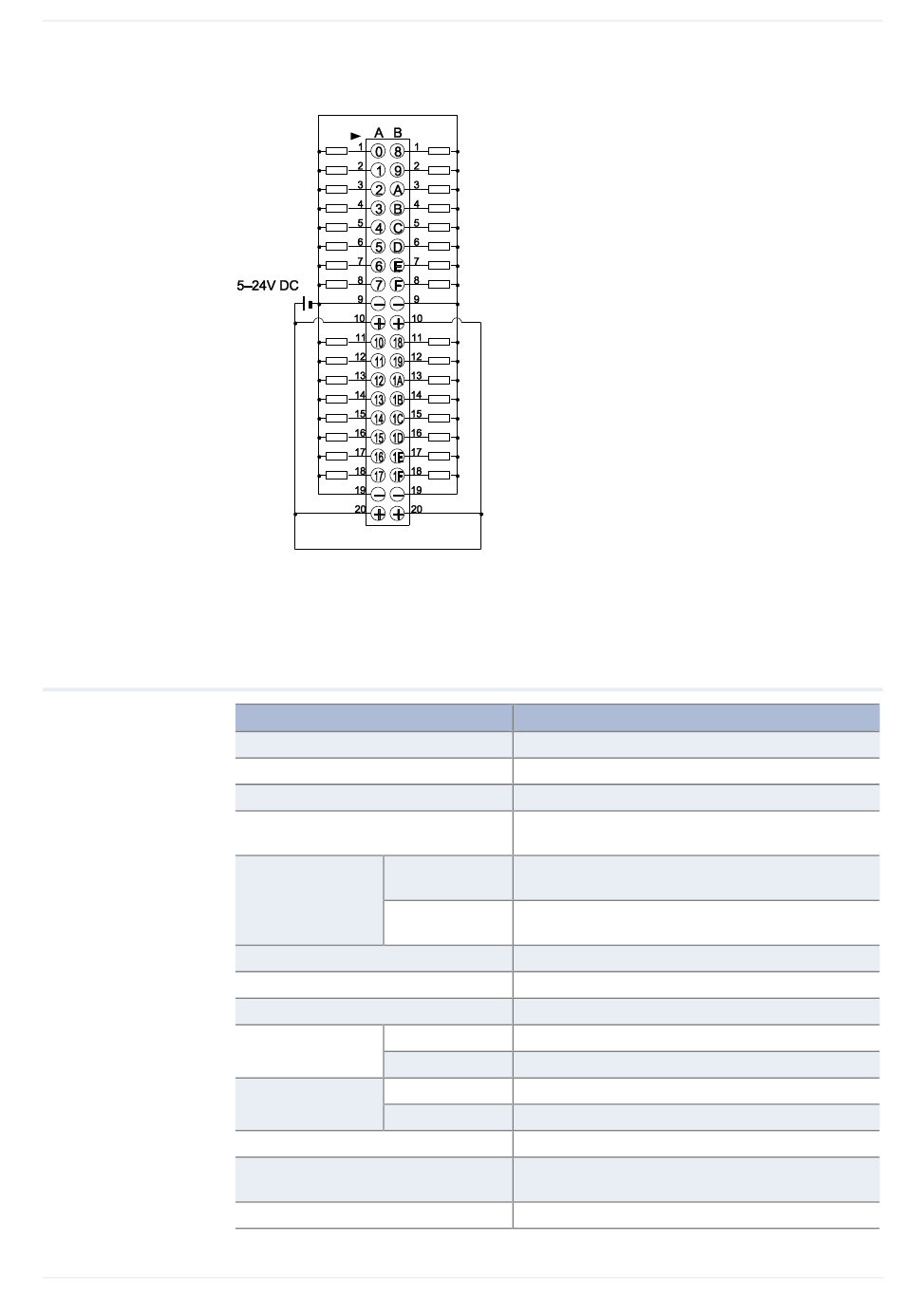

Attribution des bornes
2.4.6 64 sorties, courant absorbé (NPN) (AFP7Y64T)
Manuel de l'utilisateur des modules d'E/S numériques FP7
Bien que les bornes positives et négatives soient connectées en interne,
connectez-les en externe également.
Elément
Méthode d'isolation
Type de sortie
Tension nominale de charge
Plage de tension nominale de
charge
Courant de Y0–Y7
charge maxi.
Autre sortie
Courant d'appel maxi.
Courant de fuite à l'état OFF
Chute de tension à l'état ON
Temps de ré- FALSE  TRUE
ponse
TRUE  FALSE
Alimentation ex- Tension
terne
Courant
Limiteur de tension
Protection contre les
courts-circuits
Sorties par ligne commune
Caractéristiques techniques
Description
Optocoupleur
Collecteur ouvert
5–24V DC
4,75–26,4V DC
0,3A/sortie (20,4–26,4V DC) et 30mA/sortie
(4,75V DC) (3,2A maxi./ligne commune)
0,1A/sortie (20,4–26,4V DC) et 15mA/sortie
(4,75V DC) (3,2A maxi./ligne commune)
0,6A
1A
0,5V
0,1ms (courant de charge : 2mA)
0,3ms (courant de charge : 2mA)
4,75–26,4V DC
70mA/ligne commune (à 24V DC)
Diode Zener
–
32
27
