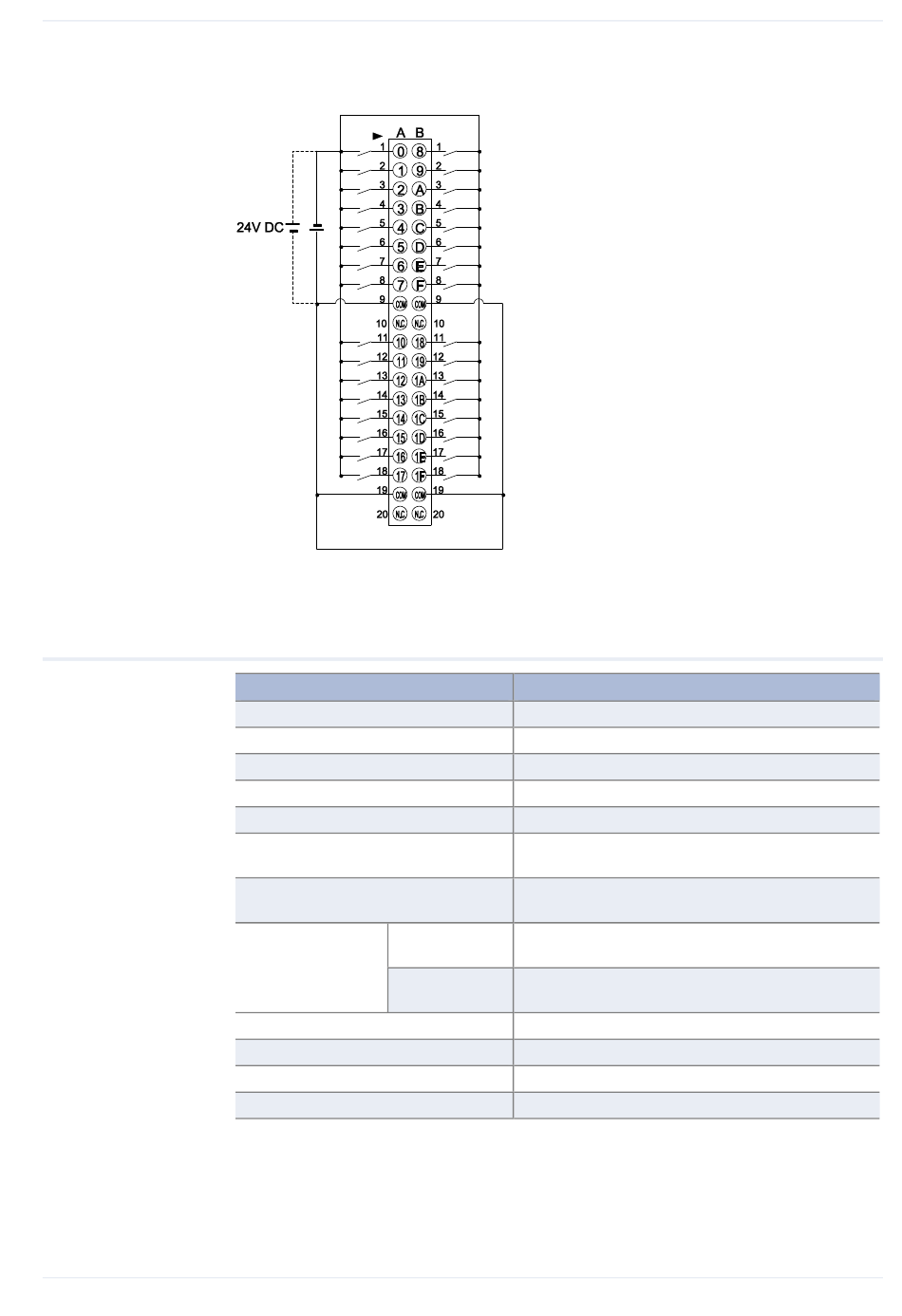

Attribution des bornes
2.3.3 64 entrées (AFP7X64D2)
Manuel de l'utilisateur des modules d'E/S numériques FP7
Les bornes communes des circuits d'entrée sont connectées en interne.
Elément
Méthode d'isolation
Tension nominale d'entrée
Courant nominal d'entrée
Impédance d'entrée
Plage de tensions nominales
Tension mini. ON/courant mini.
ON
Tension maxi. OFF/courant maxi.
OFF
Temps de réponse FALSE  TRUE 0,2ms (constante de temps d'entrée confi-
TRUE  FALSE 0,2ms (constante de temps d'entrée confi-
Entrées par ligne commune
LED d'état des entrées
Connexion
Poids
Caractéristiques techniques
Description
Optocoupleur
24V DC
2,7mA (à 24V DC)
8,2k
20,4–26,4V DC
19,2V DC/2,5mA
5V DC/1,5mA
gurable)
gurable)
32
32 (allumée à l'état ON)
Connecteur MIL 40 broches
110g
