Description des bornes : PS150-UL à PS200-UL / PS600 à PS4000

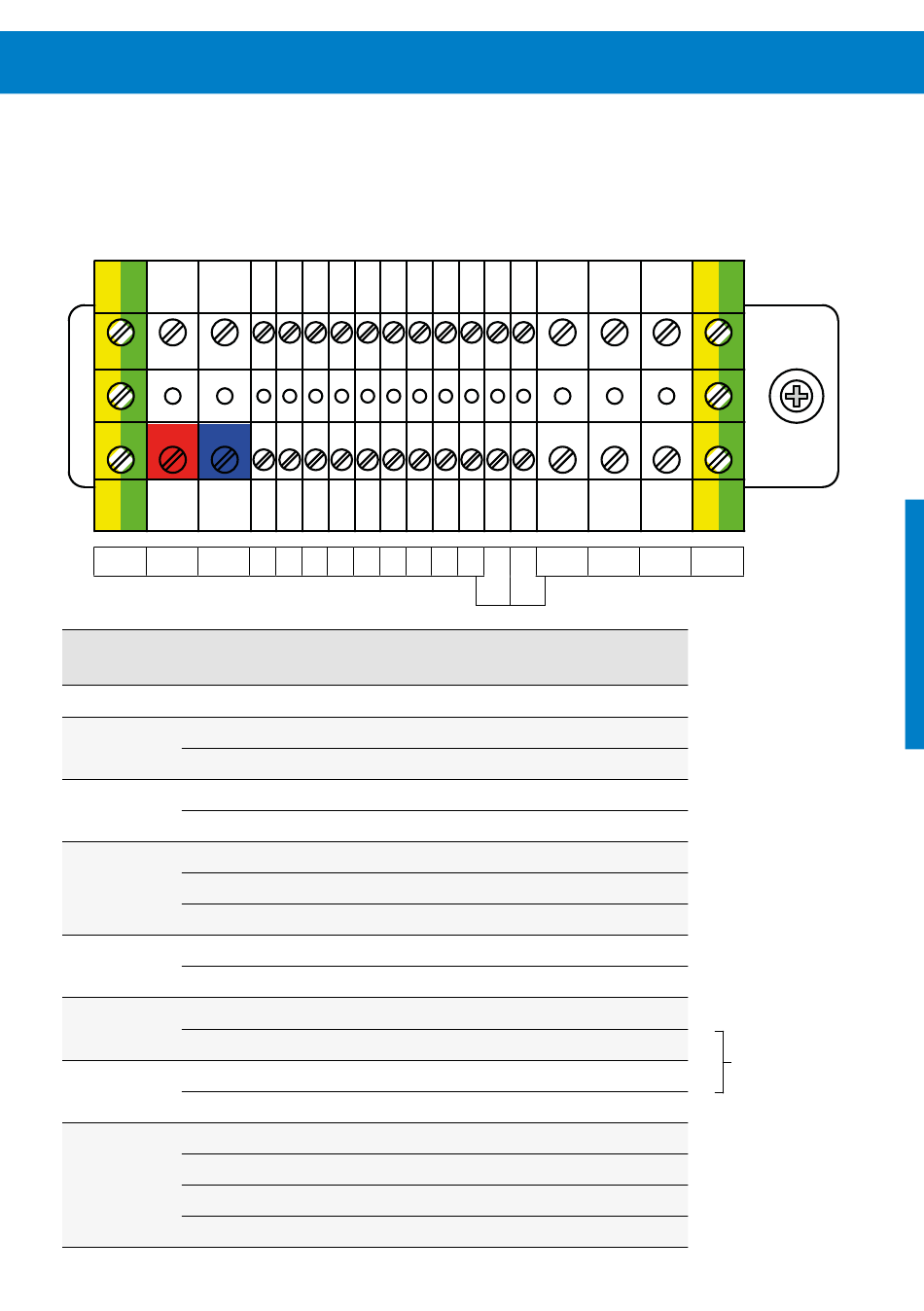

Figure 6 : bornes des modèles PS150-UL à PS200-UL / PS600 à PS4000
+ ̶
GND
Prise Borne
Masse GND
ENTRÉE COU-
RANT
Sonde de puits
Interrupteur à
flotteur
Cavalier
Mode batterie
Débitmètre
Capteur de
pression
Sortie vers le
moteur
GND
1 2 3 4 5 6 7
Branchement
Connexion au fil de terre protecteur (PE)
+ Connexion à la borne positive du module PV
- Connexion à la borne négative du module PV
1 Connexion à NF
2 Connexion à COM
3 Connexion N.O.
4 Connexion à la terre
5 Connexion N.F.
6 Connexion au cavalier du câble pour le mode batterie
7 Connexion au cavalier du câble pour le mode batterie
8 Connexion à Signal
9 Connexion à COM
10 Connexion à la borne positive (+)
11 Connexion à la borne négative (-)
L1 Connexion à la phase L1 du moteur
L2 Connexion à la phase L2 du moteur
L3 Connexion à la phase L3 du moteur
Connexion au fil de terre protecteur du moteur (PE)
Installation du contrôleur
8 9 L1 L2
10 11
L3 GND
Tableau 5 : explication
des bornes
Uniquement
opérationnel sur
des contrôleurs
équipés d'un
DataModule
