3.2

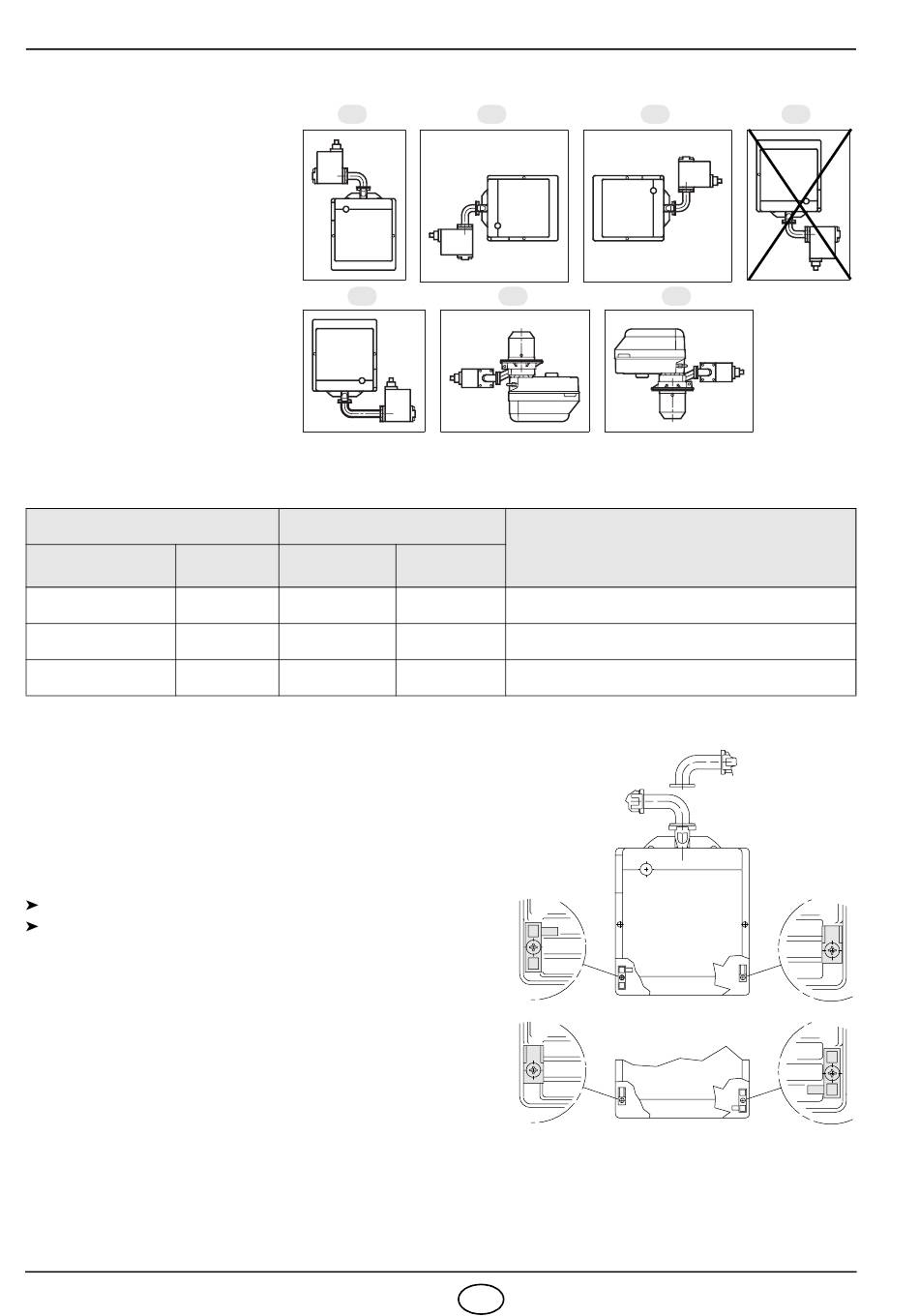

POSIZIONE DI FUNZIONAMENTO
Il bruciatore è predisposto esclusi-
vamente per il funzionamento nel-
le posizioni 1, 2, 3, 5, 6 e 7.
L'installazione evidenziata nella
posizione 5 é possibile solamente
tramite il "Kit rotazione MULTI-
BLOC" da ordinarsi separatamen-
te. Ogni altro posizionamento è da
ritenersi compromissorio per il
buon funzionamento dell'apparec-
chio. L'installazione 4 è vietata per
motivi di sicurezza.
3.3
RAMPA GAS
La rampa gas viene fornita a parte; per la sua regolazione vedere le istruzioni che l'accompagnano.
RAMPA GAS
TIPO
CODICE
MBDLE 410 B01
3970549
MBDLE 412 B01
3970550
MBDLE 415 B01
3970558
3.4
ALIMENTAZIONE ELETTRICA RAMPA
L'ingresso dei cavi di alimentazione della rampa gas può
avvenire alla destra oppure alla sinistra del bruciatore,
come illustrato nella figura 5.
In funzione della posizione d'entrata, si dovranno invertire lo
stringicavo con presa di pressione (1) e lo stringicavo (2).
Pertanto, é necessario verificare:
il corretto posizionamento dello stringicavo (1);
il corretto posizionamento del tubo in modo da evitare
strozzature e impedire il passaggio dell'aria al presso-
stato.
ATTENZIONE
Nel caso in cui fosse necessario, tagliare il tubo alla
misura desiderata.
3152
1
5
(secondo EN 676)
ATTACCHI
INGRESSO
Rp 1 1/4
Rp 1 1/4
Rp 1 1/2
2
6
USCITA
Gas naturale ≤ 200kW e GPL 160 ÷ 330 kW
Flangia 3
Gas naturale ≤ 300 kW
Flangia 3
Gas naturale ≥ 300 kW
Flangia 3
1
2
6
I
3
4
7
D4450
IMPIEGO
Fig. 5
D7113
2
1
