iRoom iTop OnWall Manuel page 32

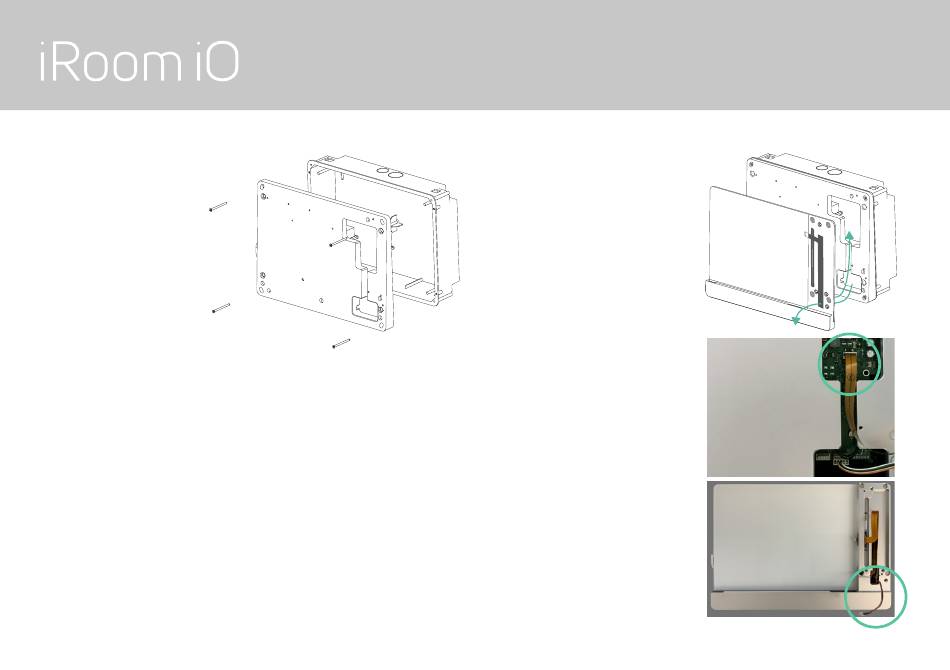

2. Attacher le
panneau arrière de
l'unité dans la boîte
d'encastrement et
resserrer les 4 vis
(3 x 45) à chaque
coin.
intelligence. on.
3. Connecter le câble en nappe
de charge relié au connecteur
de chargement du panneau
avant jusqu'au connecteur
4-pin supérieur de la carte
de circuit imprimé situé sur
panneau arrière.
4. Aligner les repères de
connecteur et port.
5. Connectez le câble du clavier
connecté à la carte de circuit
imprimé à travers l'ouverture
sur le panneau avant.
Page 32
