Brochage des interfaces

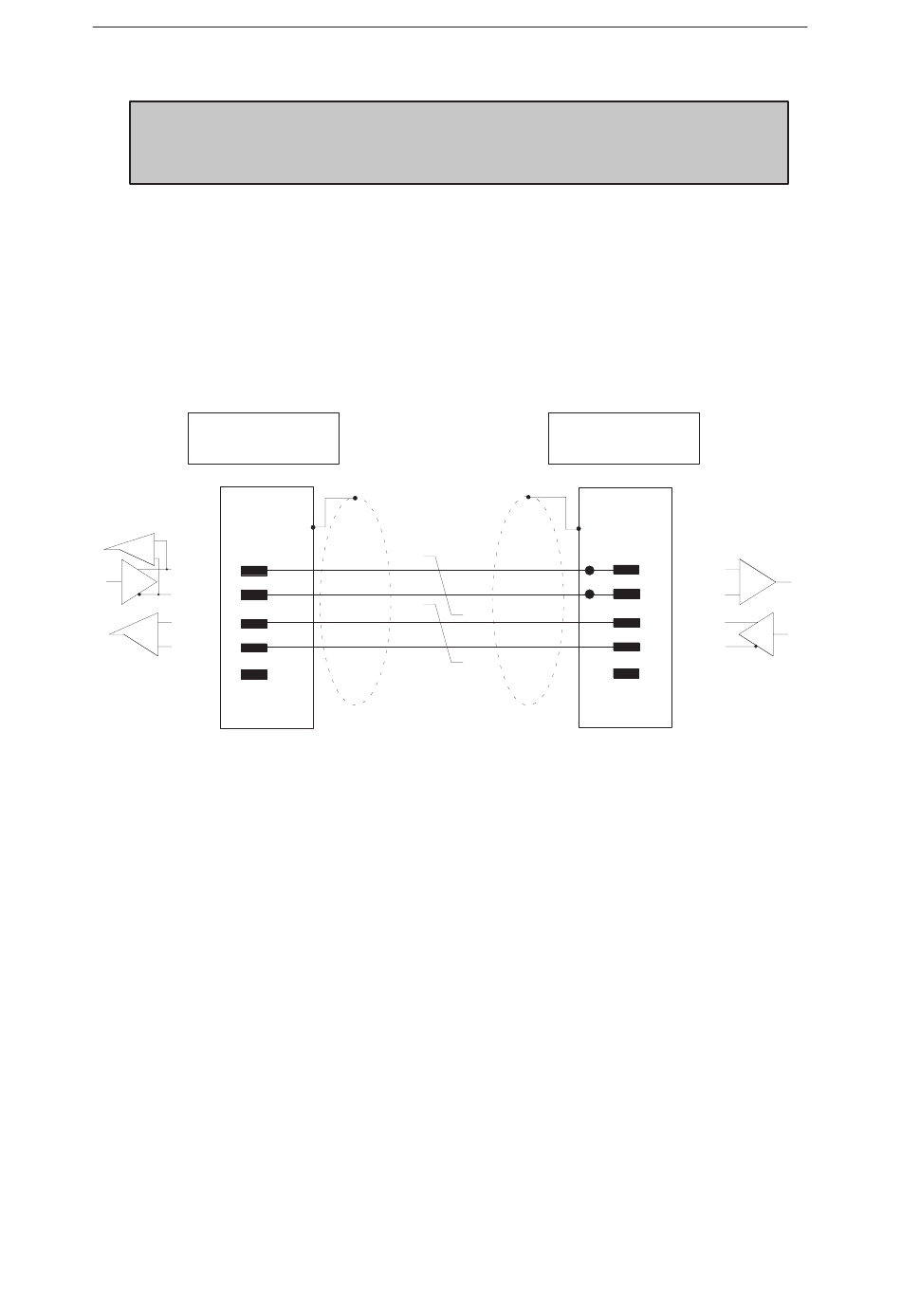

Câble de liaison :
Pupitre de contrôle-commande <–> Omron
Connecteur 1 :
connecteur Sub-D à 9 contacts
verrouillage par vis
sortie de câble vers l'arrière
Connecteur 1
Pupitre
+
–
+TxD 3
– TxD 8
+
+RxD 4
–
–RxD
9
GND 5
Câble : 3 x 2 x 0,14mm 2 ; contacts de blindage reliés; longueur maxi 500 m
E-26
Connecteur 2 :
connecteur Sub-D à 9 contacts
verrouillage par vis
sortie de câble vers l'arrière
Connecteur 2
Omron
8
–RxD
R=220
6 +RxD
2 –TxD
+TxD
1
GND
Ajouter une résistance 220 ohm/>150mW
(par exemple type 0207)
