Siemens SIMATIC HMI Manuel D'utilisation page 457

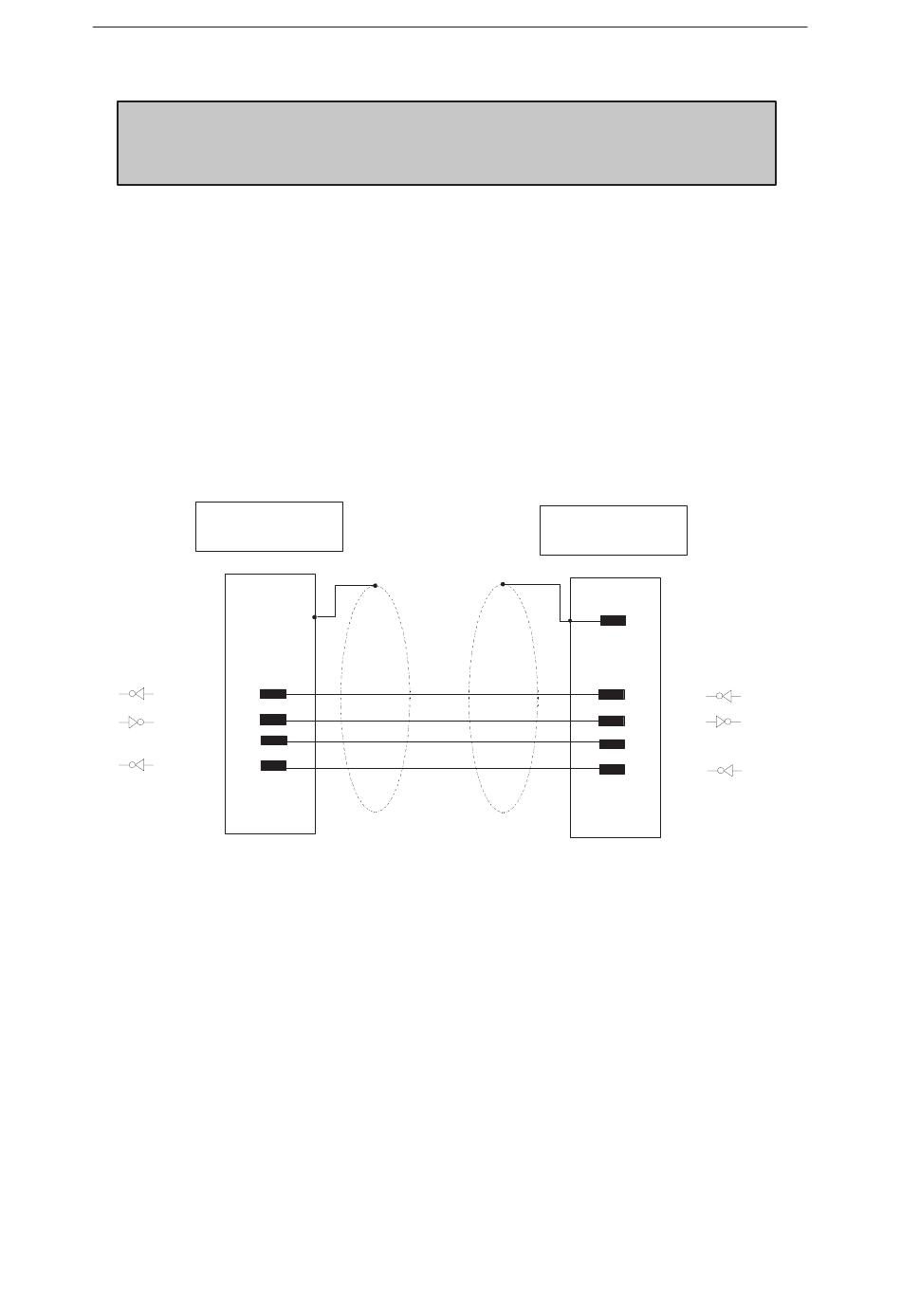

Câble de liaison :
Pupitre de contrôle-commande <–> imprimante (V. 24)
DR210-/211-/230-/231-N
Imprimante
:
DR215-/216-/235-/236-N
Connecteur 1 :
connecteur mâle Sub-D à 15 contacts
verrouillage à coulisse
V.24
Connecteur 1
Pupitre
RxD 3
TxD 4
15
GND
5
CTS
2
Câble : 5 x 0,14 mm ; blindé ; longueur maxi 15 m
Blindage des deux côtés avec une grande surface de contact au boîtier
Communication Manuel d'utilisation
Edition 05/99
6 XV1440 - 2C...
Brochage des interfaces
Connecteur 2 :
connecteur mâle Sub-D à 25 contacts
verrouillage par vis
V.24
Connecteur 2
Imprimante
1 PE
Blindage du boîtier
2 TxD
3 RxD
7
GND
25
BUSY
E-5
