6.4

INTERPOLATION CIRCULAIRE AVEC PROGRAMMATION

DU CENTRE DE L'ARC EN COORDONNEES ABSOLUES (G06)
L'ajout de la fonction G06 dans un bloc d'interpolation circulaire permet de programmer
les coordonnées du centre de l'arc (I, J ou K) en mode absolu, c'est-à-dire par rapport au
zéro d'origine, et non au début de l'arc.
Les coordonnées du centre doivent être programmées en rayon ou en diamètre, selon les
unités de programmation sélectionnées grâce au paramètre machine d'axes " DFORMAT ".
La fonction G06 est non-modale, et doit donc être programmée chaque fois que les
coordonnées du centre de l'arc doivent être indiquées en absolu. La fonction G06 peut être
programmée sous la forme G6.

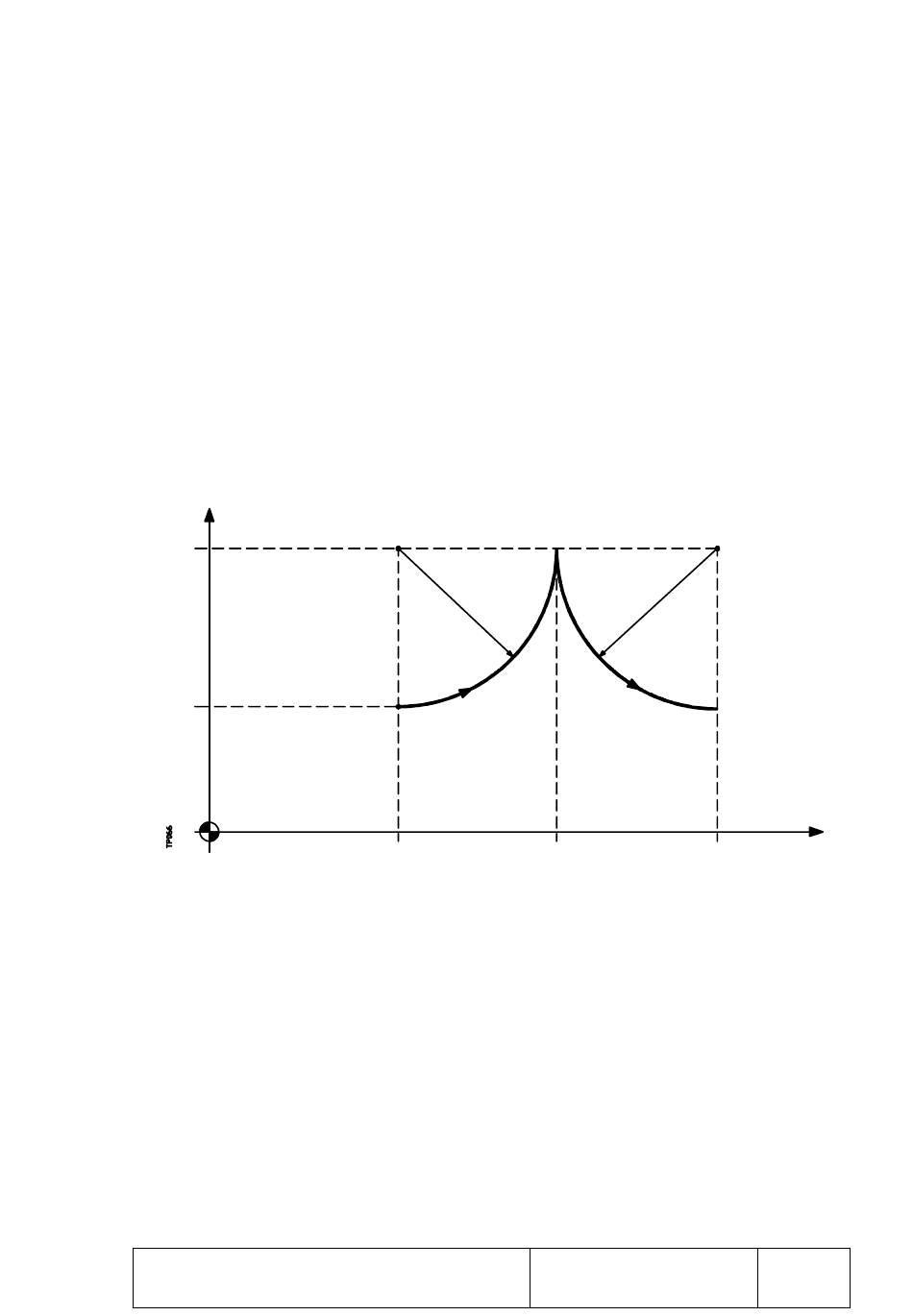

Exemple avec programmation de l'axe X en rayons:
X
90
40
Plusieurs modes de programmation sont analysés ci-dessous, avec X40 Z60 comme point
de départ
Coordonnées cartésiennes :
G90
Coordonnées polaires:
G90
Chapitre: 6
CONTROLE DES TRAJECTOIRES
60
G06 G03 X90 Z110 I90 K60
G06 X40 Z160 I90 K160
G06 G03 Q0 I90 K60
G06 Q-90 I90 K160
110
Section:
CENTRE DE L'ARC EN COORD.
ABSOLUES (G06)
Z
160
Page
9
