Burkert 770 Notice D'utilisation

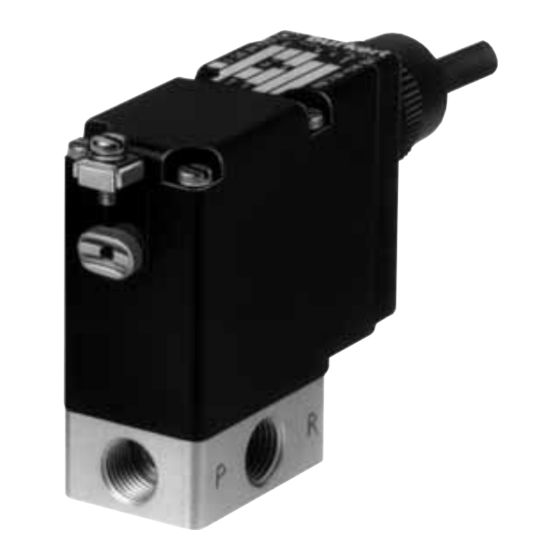

Type 770/780
Magnetventil
solenoid valve
Èlectrovanne
Válvula magnética
Elettrovalvola
Magnetventil
Fluid Control Systems
Sicherheit / Safety / Sécurité
Seguridad / Sicurezza / Säkerhet
Diese Einbau- und Betriebsanleitung ist unbedingt zu beachten.
Ebenso sind die konkreten Einsatzbedingungen zu berücksichtigen und
die Leistungsdaten des Geräts gemäß Datenblatt einzuhalten. Dies ist
vom Anwender zu gewährleisten und Voraussetzung für eine einwand-
freie Funktion mit langer Lebensdauer.
Observance of these installation and operating instructions is
absolutely essential. Similarly, the actual operating conditions must be
considered and the performance data of the device must be complied
with in accordance with the data sheet. This must be guaranteed by the
user and is a prerequisite for the correct function and long service life
of the device.
Respecter impérativement cette notice de montage et d'utilisation. De
même observer les conditions concrètes de mise en oeuvre et
respecter les caractéristiques de puissance de I'appareil
conformément à la fiche technique. Ces points sont à garantir par
I'utilisateur et sont la condition préalable du parfait fonctionnement et
d'une durée de vie élevée.
Deben observarse imprescindiblemente estas instrucciones de
montaje y servicio. Asimismo deben tomarse en cuenta las
condiciones concretas de aplicación, ateniéndose a los datos de
rendimiento del aparato conforme a la hoja de datos. Esto debe ser
responsabilidad del usuario como condición previa para un
funcionamiento sin problemas y una larga duración.
Osservare assolutamente le istruzioni per il montaggio e I'uso. Inoltre
tenere in considerazione le condizioni concrete di impiego e rispettare
i dati di potenza dell'apparecchio in base al foglio dei dati tecnici.
Queste istruzioni, che vanno osservate dall'utente, sono la premessa
per un funzionamento perfetto di lunga durata.
Denna monterings- och driftinstruktion bör absolut beaktas. Ta även
hänsyn till konkreta användningsvillkor och donets kapacitet enligt
datablad. Om användaren följer dessa instruktioner garanteras felfri
funktion och lång livslängd.
Aufbau
Für Ventile mit explosionsgeschütztem Magnetsystem nach EEx ed
IIC T4, EEx ed lIC T5,Konformitätsbescheinigung PTB 03 ATEX1030 X
Die Magnetventile entsprechen in ihrem Aufbau den in der Tabelle
aufgeführten Grundtypen:
EEx ed EEx ed
IIC T4 Grundtyp IIC T5
770 330/331 780
773 282 783
774 142 784
775 344 785
776 340 786
777 343 787
778 124/125 788
779 121 789
Die Angaben in der beiliegenden Betriebsanieitung für den Grundtyp
sind zu beachten.
Die Auswahl von Gehäuse- und Dichtungswerkstoff ist anhand des
Datenblattes für den Grundtyp zu treffen, wobei folgende Einschrän-
kungen zu beachten sind:
- maximal zulässige Mediumstemperatur
für die Temperaturklasse T4
- maximal zulässige Mediumstemperatur
für die Temperaturklasse T5
- maximal zulässige Umgebungstemperatur
für beide Temperaturklassen
Bezüglich „elektrischem Anschluss" sowie „Störungen" gelten
ausschließlich die folgenden Hinweise.
Grundtyp
330/331
282
142
344
340
343
124/125
121
+ 90°C
+ 70°C
+ 40°C
