13.2. KRETSSKJEMA FOR FOTOCELLER

[D000149] Tilkobling av fotoceller til kontrollpanelet er vist i fig. 20.

13.3. KRETSSKJEMA FOR RINGEKNAPP

[D000172] Tilkobling av ringeknapp til kontrollpanelet er presentert i fig. 25.

13.4. KRETSSKJEMA FOR RADIOMOTTAKEREN

[B000197] Tilkobling av radiomottaker til kontrollpanelet er vist i fig. 30.

13.5. KOBLINGSSKJEMA FOR VARSELLAMPE

[D000687] Skjemaet for tilkobling av varsellampen til kontrollpanelet er vist i
fig. 35.

13.6. JUSTERING AV DRIVENHETEN

[D000159] Når monteringen er fullført, kontroller bevegelsen av drivenheten og
overbelastningsbryterens funksjon. Når døren støter på en hindring, skal den stoppe
og gå i revers.
Forsiktig! Fare.
Kontroller at drivenheten stopper åpning av døren hvis døren er belastet med en
20 [kg] masse festet midt på dørens nedre kant.
Forsiktig! Fare.
Bevegelsesparameterne for døren skal reguleres i tråd med monterings- og
betjeningshåndboken.
• [C000453] Sjekk om overbelastningsbryteren (gjelder for operatø-
rer med justeringsfunksjon for overbelastning) og den optiske strim-
melen fungerer riktig. Døren må stoppe og gå tilbake når dørbladet
berører gjenstander 80 [mm] i diameter og som er 50 [mm] høye
når de står på bakken.
Forsiktig! Fare.
• [C000454] Foreta en funksjonstest av fotocellene. Døren må stop-
pe og gå tilbake når fotocellestrålen brytes.

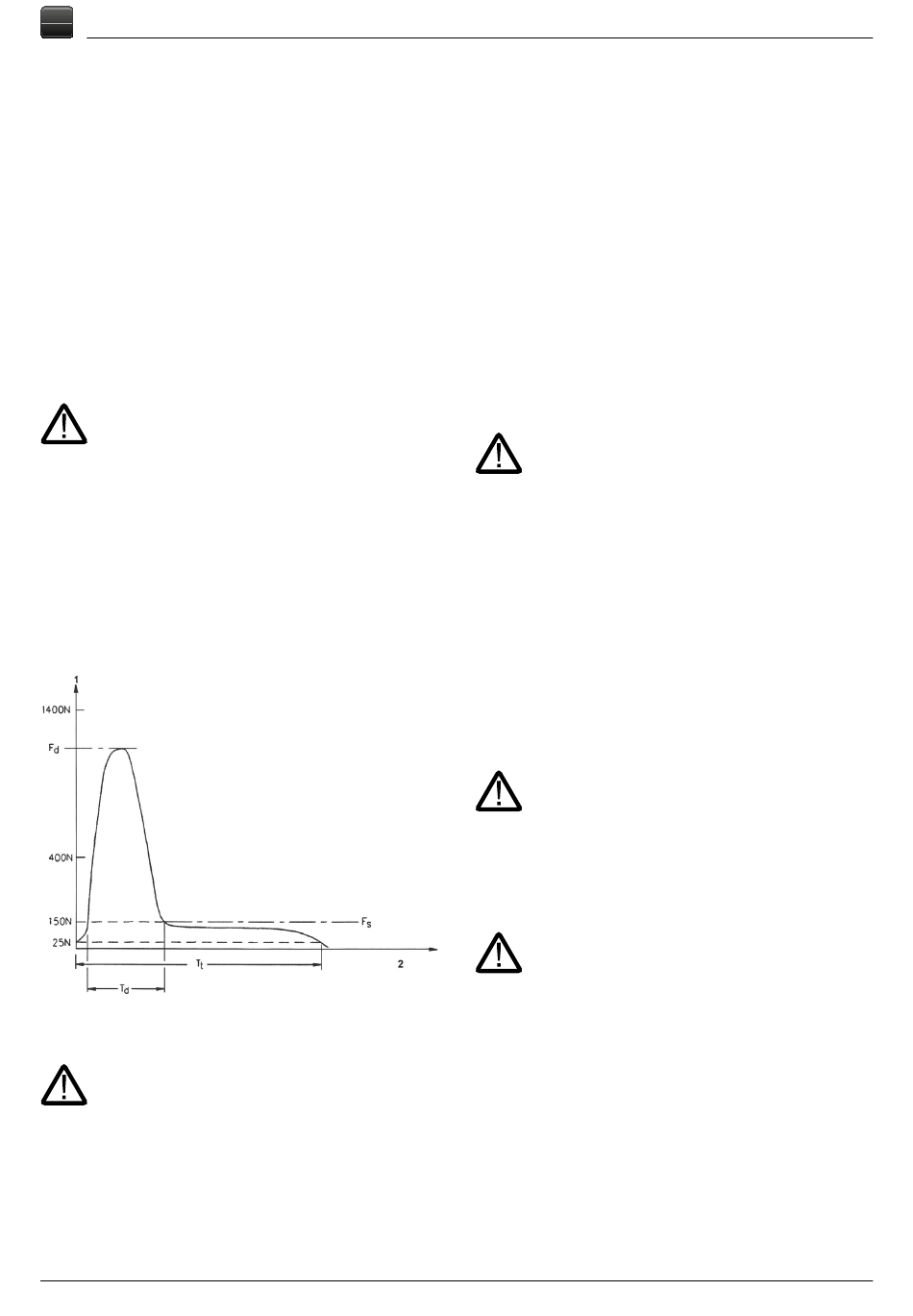

• [B000208] Mål kraften ved lukkekanten. Påse at kraftbegrensnin-
gen oppfyller spesifikasjonene i PN-EN 12453 Vedlegg A. I sam-
svar med standarden PN-EN 12453 skal den dynamiske kraften av
hovedlukkekanten ikke overskride 400 [N], mens den dynamiske
kraften brukt ikke skal overskride 750 [ms].
Forsiktig! Fare.
• [C000450] Hver gang overbelastningsfrekvensen justeres (noe
som gjelder for drivenheter med justerbar overbelastningssats),
kontroller at kraftgrensen oppfyller spesifikasjonene til PN-EN
12453 Vedlegg A.
I samsvar med standarden PN-EN 12453, skal den dy-
namiske kraften til hovedlukkekanten ikke overskride
400 [N], mens varigheten til den dynamiske kraften
ikke må overskride 750 [ms].

13.7. JUSTERING AV OVERBELASTNING

[D000689] Når endestillingene justeres, justerer drivenheten overbelastningskapa-
siteten (overbelastningskapasiteten kan justeres manuelt, se kontrollerhåndboken).
• [C000455] Still inn kraften og følsomheten for overbelastningsver-
net i henhold til drivenhetens installasjonsveiledning (gjelder for dri-
venheter med overlastbelastningsjustering). Overbelastningsvernet
skal være satt til den minste kraften som kreves for å fullføre en
komplett åpne-/lukkesyklus. Overbelastningsvernets følsomhet er
avgjørende for å beskytte mot ulykker eller at ting plassert innenfor
åpningen knuses. I samsvar med standarden PN-EN 12453, skal
den dynamiske kraften til hovedlukkekanten ikke overskride 400
[N], mens varigheten til den dynamiske kraften ikke må overskride
750 [ms].
Forsiktig! Fare.
• [C000456] Juster dørtrykket og støtkraften for å redusere faren for
skade på personer og eiendom.
Forsiktig! Fare.
70
Montasje og Brukermanual – drivenhet for INTRO - garasjedører
• [C000450] Hver gang overbelastningsfrekvensen justeres (noe
som gjelder for drivenheter med justerbar overbelastningssats), kon-
troller at kraftgrensen oppfyller spesifikasjonene til PN-EN 12453
Vedlegg A. I samsvar med standarden PN-EN 12453,
skal den dynamiske kraften til hovedlukkekanten ikke
overskride 400 [N], mens varigheten til den dynamiske
kraften ikke må overskride 750 [ms].
• [D000668] Manglende overholdelse kan føre til alvorlige skader
pga. klemming av døren eller andre farer.
Forsiktig! Fare.

13.8. MANUELL STYRING AV KNAPPENE

[C000008] Manuell styring av knappene er montert:
• på et sted der brukeren har fullt oppsyn med porten og omgivelsene,
• på et sted der enheten ikke kan slås på utilsiktet.
• borte fra bevegelige deler,
• meed en høyde på minst 1,5 m.

14. YTTERLIGERE KRAV

[A000027] Når monteringen er fullført, skal det kontrolleres at døren har en
standard CE-merkeplate. Hvis denne ikke finnes, skal den monteres. Når du be-
krefter at drivenheten fungerer korrekt, lever drivenhetens monterings- og betje-
ningshåndbok til eieren. Fest varselsmerkene slik at de er stabile, synlige og nær
døren eller kontrollpanelet.
[A000137] Når installasjonen er fullført:
• [B000209] Bekreft at produktet er riktig justert og samsvarer med
EN 13241, EN 12453 og EN 12445. Utfør kontrollene forklart i
Section 13.6, 13.7
• [C000457] Kontroller at alt elektrisk sikkerhetsutstyr (overbelast-
ningsbryter, optisk sensorlist, fotoceller osv.) fungerer korrekt. Dø-
ren skal stoppe og reversere bevegelsen når kommer i kontakt med
et objekt som står på gulvet og som er 80 [mm] i diameter ved 50
[mm] høyde.
Forsiktig! Fare.
• [C000458] Kontroller at drivenhetene stopper åpning av døren når
dørblad er belastet med 20 [kg] festet midt på den nedre kanten.
Forsiktig! Fare.
• [C000459] Kontroller at manuell opplåsing av drivenheten funge-
rer riktig og er korrekt justert.
• [B000007] Det er forbudt å bruke porten dersom det oppdages ukor-
rekt funksjon eller skader på portens komponenter. Ikke bruk produktet.
Kontakt et autorisert servicesenter eller en faglært montør.
Forsiktig! Fare.
[C000468] Sjekk visuelt døren og hele systemet for feiljusteringer, mekaniske
skader, slitasje og skade på ledninger eller drivenhet. Døren er kun korrekt mon-
tert når dørbladet beveger seg jevnt.
[A000144] Faginstallatøren må forklare riktig bruk av
produktet til brukeren, inkludert nødprosedyrer, og
lære opp brukeren i riktig bruk.
[C000460] Når monteringen er fullført, skal monterings- og betjeningshåndbo-
ken sammen med dørens loggbok (hvis dette finnes) overleveres til eieren.
[C000012] Før porten tas i bruk første gang må du kontrollere at den er riktig
montert i samsvar med monterings- og bruksanvisning.
Porten er skikkelig montert når bladet/gardinen beveger seg jevn og den er
enkel i bruk.
[B000094] Unnlatelse av å utføre det ovennevnte arbeidet kan for-
årsake at dørbladet/-gardinen plutselig faller og skader personer
eller gjenstander i nærheten av døren.
Forsiktig! Fare.

15. DEMONTERING AV DRIVENHETEN

[D000153] Demontering av drivenheten foretas i motsatt rekkefølge av monterin-
gen. Koble først fra drivenheten fra strømkilden, lukk og lås døren.
16. MONTERINGSREKKEFØLGE FOR KONTROLLEREN
1. [D000266] Sjekk at drivenheten med tilhørende utstyr er montert riktig og at
aktiveringen er ikke farlig for omgivelsene.
2. Slå på hoveddrivenhetens strømforsyning.
3. Finn ut topp- og bunnposisjon for grensebryteren.
4. En full automatisk åpne- og lukkesyklus aktiveres for å tillate selvregulering av
overbelastningsfølsomhet. Juster følsomheten for deteksjon av barrierer om nød-
vendig. Den dynamiske kraften for hovedlukkekanten kan ikke overskride 400
[N] i henhold til PN-EN 12453. Hver endring av overbelastningsfølsomheten
krever ny posisjonering av portgrensebryterne, som beskrevet i del 16.1/1.
5. Lukkegrensebryteren skal justeres for å sikre en uhindret låsing av vognen til
kjedemonteringen, når døren lukkes for hånd (fig. 8).
6. Kontroller innstillingene for grensebryterne for lukking og åpning.
7. Kontroller at drivenheten fungerer riktig.
IIiO/INTRO/09/2017/ID-95874
