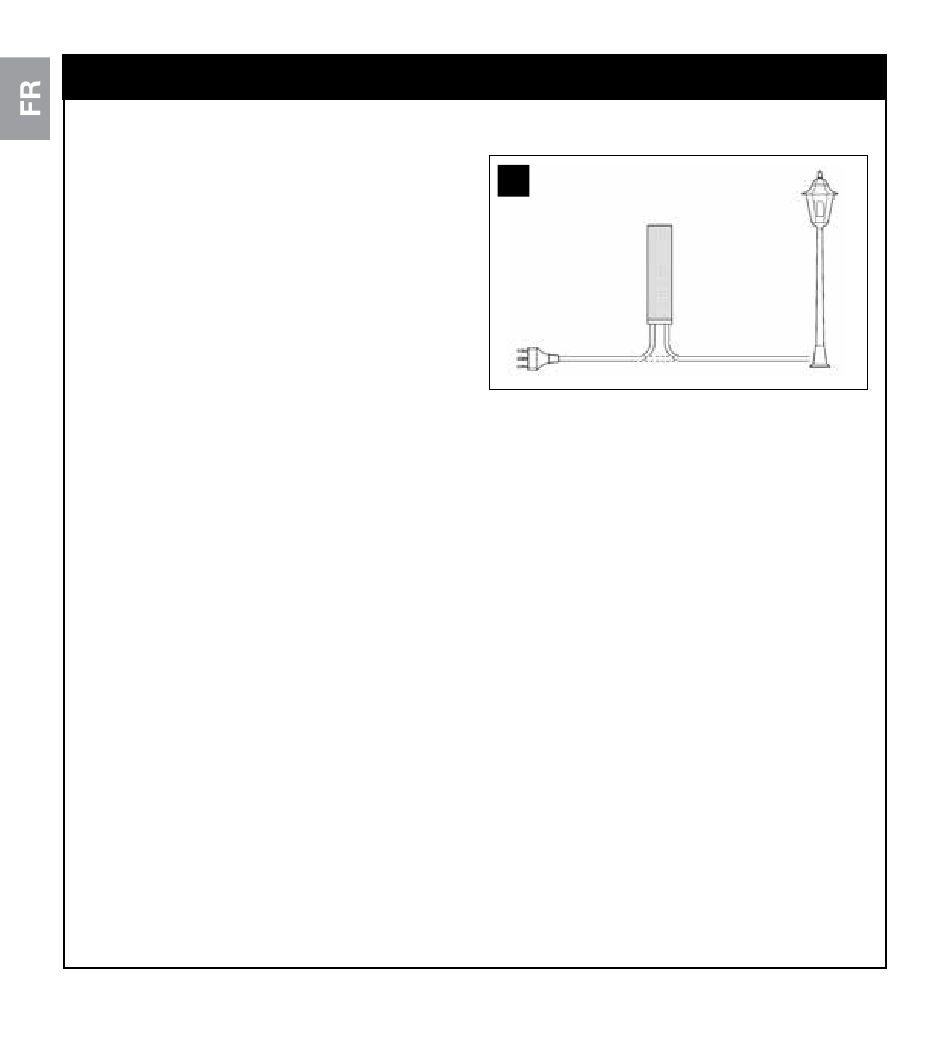

Le récepteur radio RC200 doit être
connecté en « interrompant » le câble
d'alimentation normal de l'appareil à
commander.
ATTENTION: Les installations
électriques doivent être effectuées
par du personnel qualifié et dans
le respect des nor mes. Le boîtier
de RC200 doit être positionné
dans un endroit non accessible
car les passe-câ bles ne protègent pas les câbles contre l'arrache-
ment et le couvercle amovible est un élément qui se détache et qui ne
garantit pas la protection contre l'accès à des parties sous tension.
Si le récepteur radio est placé à l'extérieur, il faut tenir compte du
fait que les passe-câbles garantissent l'étanchéité à l'eau seulement
pour les câbles ronds d'un diamètre compris entre 6,5 et 8,5 mm.
01. S'assurer qu'aucune partie des circuits électriques n'est sous tension.
02. Couper le câble d'alimentation de l'appareil à commander.
03. Ouvrir le boîtier de RC200 en enlevant le « bouchon passe-câbles ».
04. Dégainer les deux parties du câble sur environ 3 cm puis dénuder les
différents conducteurs sur environ 5 mm.
05. Passer les deux câbles dans les trous prévus à cet effet sur le « bou-
chon ».
06. Extraire la carte de quelques centimètres.
07. Connecter les conducteurs aux bornes en respectant le schéma.
08. Replier les conducteurs.
09. Pousser la carte à l'intérieur du boîtier, vérifier que la partie dégainée du
câble est complètement à l'intérieur, faire coulisser le « bouchon » sur les
câbles jusqu'à la fermeture complète du boîtier
10. Le récepteur radio RC200 n'a pas besoin de fixation et peut être posi-
2 – Français
INSTALLATION
— PHASE 3 —
